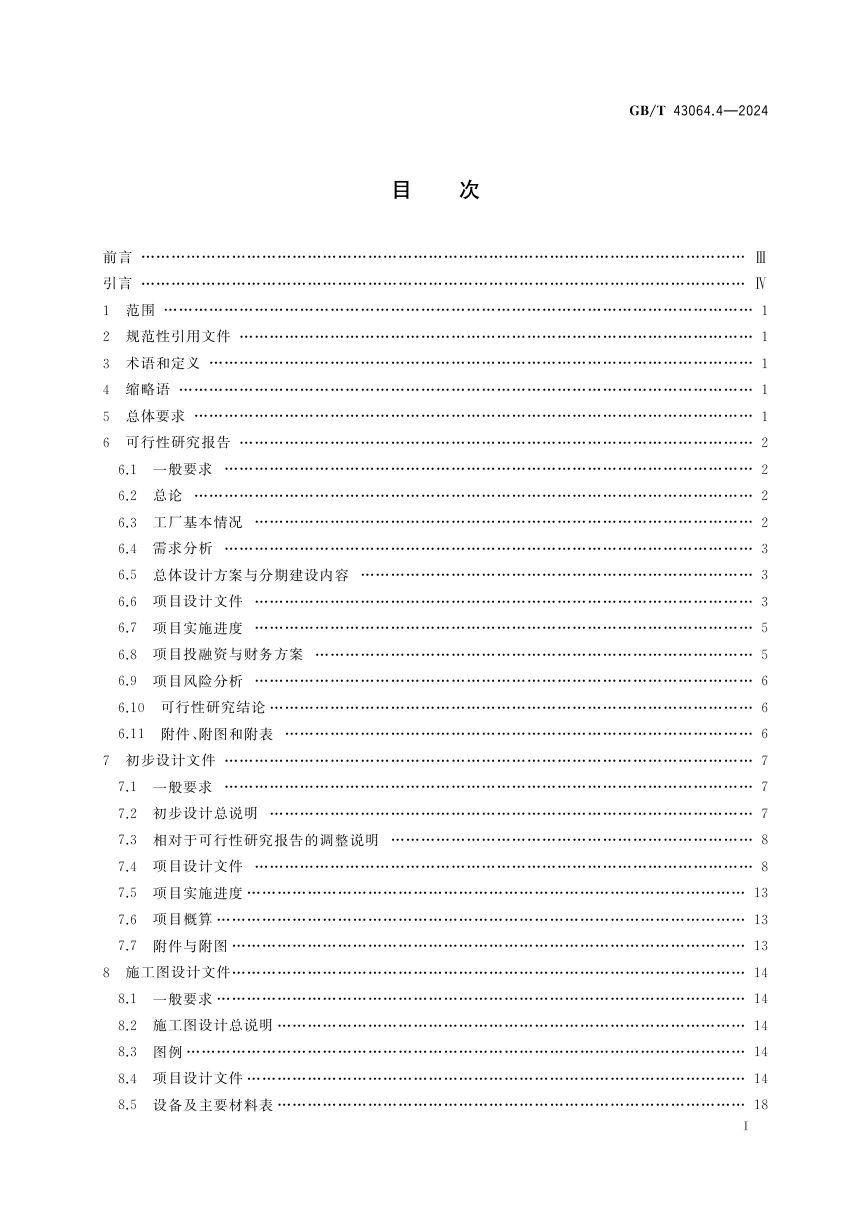

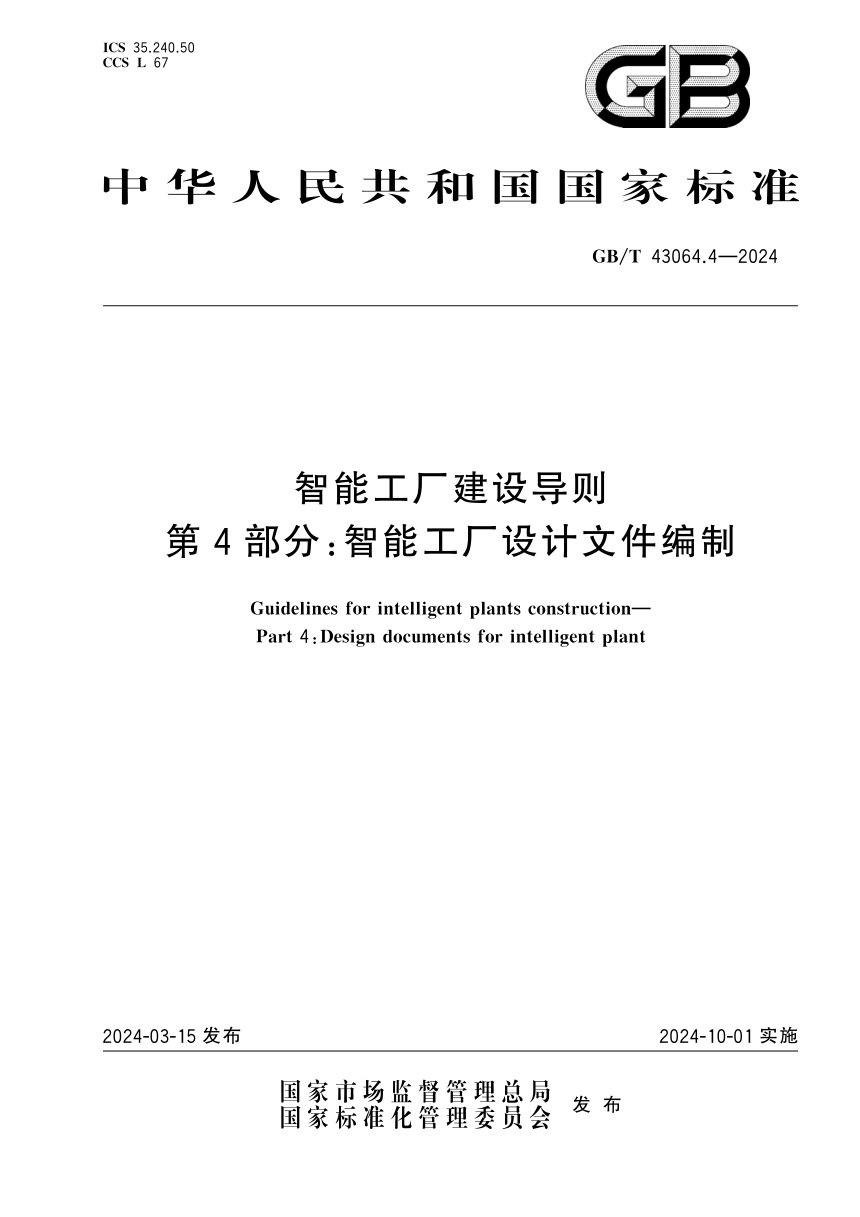

《智能工厂建设导则 第4部分：智能工厂设计文件编制》GB/T 43064.4-2024

本文件规范智能工厂新建、改扩建和技术改造项目从可行性研究、初步设计、施工图设计到专项设计四个阶段的设计文件编制，核心是在传统工厂设计上叠加物理工厂智能化系统、虚拟工厂和虚实集成内容，覆盖工艺、信息基础设施、物联网、信息化应用、土建与公用基础设施、工厂信息模型与仿真模型等专业，并统一标准规范、安全规范、概预算与编码要求。

分阶段文件体系

各阶段应以前一阶段设计内容为输入并逐级深化。可行性研究报告覆盖总论、工厂基本情况、需求分析、总体设计方案与分期建设、项目设计、实施进度、投融资与财务方案、风险分析、结论及附件；初步设计增加相对可研的调整说明和项目概算；施工图设计细化到设备及主要材料表、计算书和项目预算；专项设计包括智能装备与产线、物联网系统、工厂仿真模型、设备设施编码。改建、扩建和技术改造项目宜说明原有厂房、设施和设备利用情况，并符合政府批复和设计合同要求；本文件为一般性要求，可按建设内容和设计范围取舍，未涉及专业参见行业现行标准。

智能化系统与模型

设计文件在传统专业外应编制物理工厂智能化系统、虚拟工厂和虚实集成系统。信息基础设施涵盖综合布线、语音通讯、计算机网络、工业无线网络、备份存储、服务器、信息安全、数据中心及生产指挥调度中心等；物联网系统涵盖数据采集与监视控制、防差错、设备联网、目视化、安灯、公用设备设施监控、自动化控制、能源管理等。工厂信息模型与仿真模型随阶段深化，施工图阶段仿真扩展至管路、人机、机器人、环境和建造分析。

专项设计与编码

专项设计对智能装备与产线提出性能指标、总图、工作原理、控制原理、质量控制点和安装基础图；物联网系统深化设计说明、图纸、设备材料表及技术规格书；工厂仿真模型深化为虚拟制造、虚拟建造模型及验证报告。设备设施编码要求全厂唯一、可追溯功能与逻辑物理位置，至少含专业系统编码，宜含空间编码，可含设备物料或部件码，并在工程文件、图纸和模型中统一标注、录入数据库。
