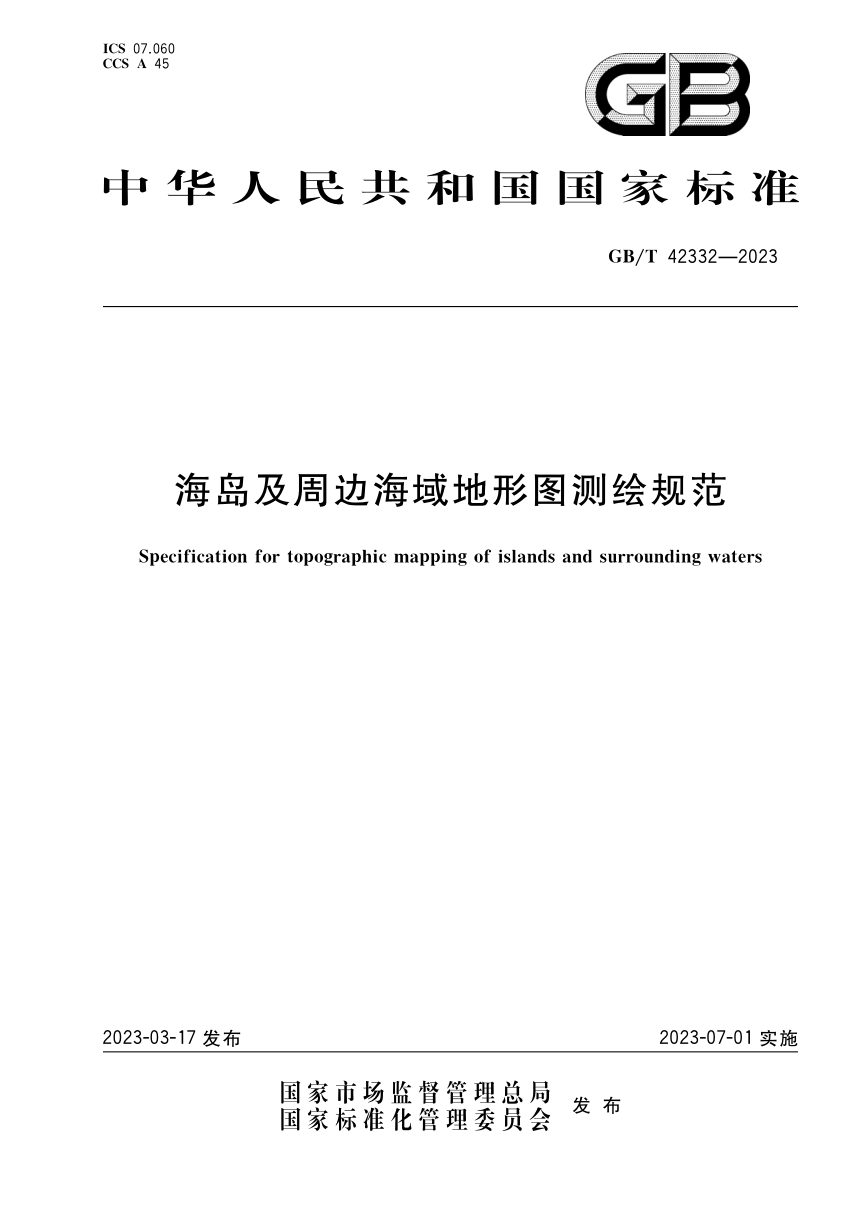

《海岛及周边海域地形图测绘规范》GB/T 42332-2023

本规范面向1:500～1:10 000比例尺的海岛及周边海域地形图测绘，覆盖控制测量、海岛陆地地形测量、干出滩地形测量、周边海域水深测量、数据处理、成果图编绘到检查验收全流程。测量范围延伸至海岛周边水深10 m以浅海域或1 km海域，统一了陆海数据的基准、精度与编绘规则，解决海岛测绘长期存在的陆海基准割裂、成果拼接困难问题。

覆盖对象与基准体系

测量内容分为控制测量、陆地地形、干出滩、周边水深四类。平面采用2000国家大地坐标系，近岸岛礁高程基准采用1985国家高程基准，深度基准采用理论最低潮面或1985国家高程基准；远离大陆岛礁可采用当地平均海面。本规范要求建立各基准面间的转换关系，并给出高程基准与深度基准转换的模型方法，包括大地水准面模型、平均海面高模型与深度基准面模型。

精度控制与测量方法

控制测量首级平面精度不低于国家四等，高程首级不低于四等水准。水深测量定位中误差按比例尺分档控制，1:500时不大于图上2.0 mm，1:10 000时不大于图上0.5 mm；深度测量在20 m以浅中误差不超过±0.2 m，深于20 m时不超过所测深度的1%。陆地地形可选用GNSS RTK、全站仪、数字摄影测量、机载激光雷达及船载水上水下一体化测量等方法，干出滩宜采用陆地与水深测量结合或一体化测量方式。

数据处理与成果编绘

水深数据处理涵盖验潮、定位、深度改正与滤波；海底地形与陆地地形重叠区按精度取舍，等高线接边取平均。成果图为数字线划图和数字地形图，兼顾陆海特征，实行海陆数据无缝拼接与一体化表达。低潮高地依面积阈值决定是否依比例表示，干出滩需标注范围和底质。检查验收实行作业组自检、作业部门过程检查、项目承担单位最终检查、任务下达单位验收的四级制度，各级不得缺省或相互替代。
