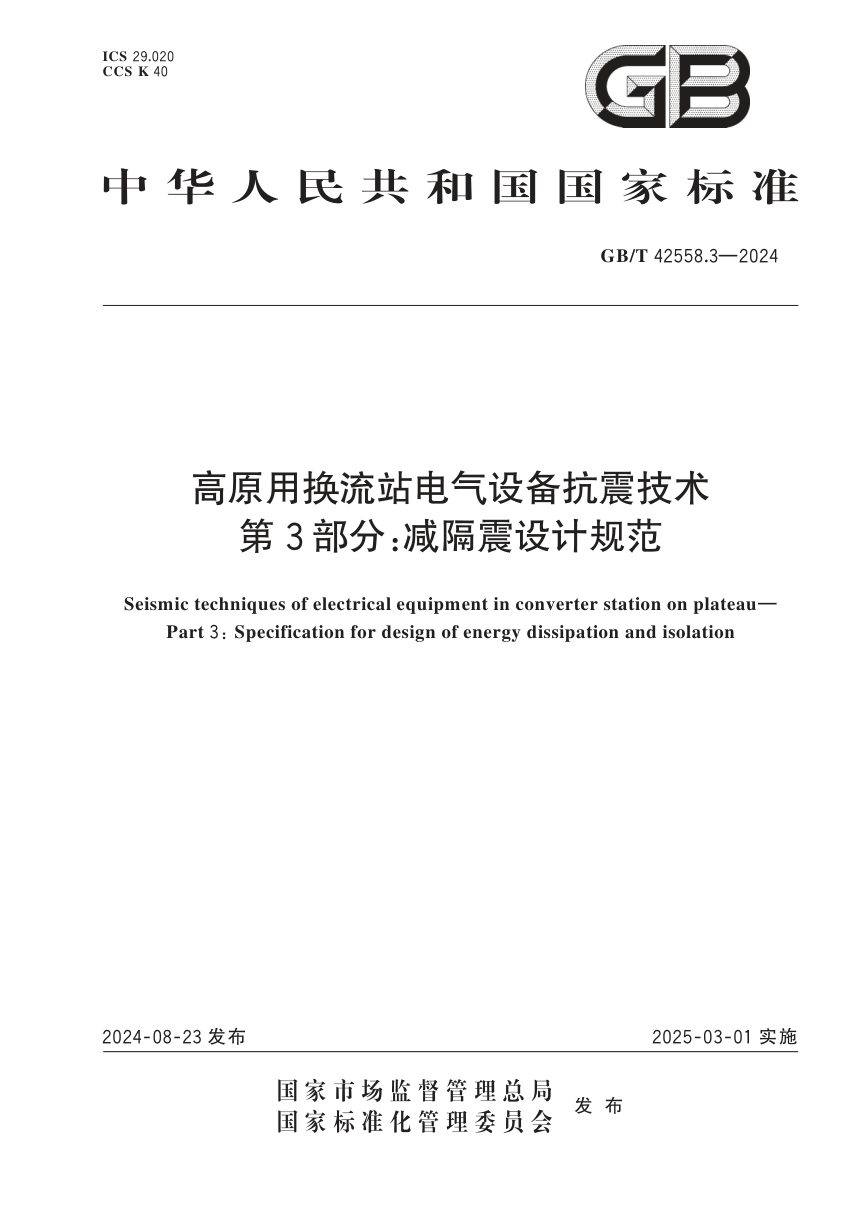

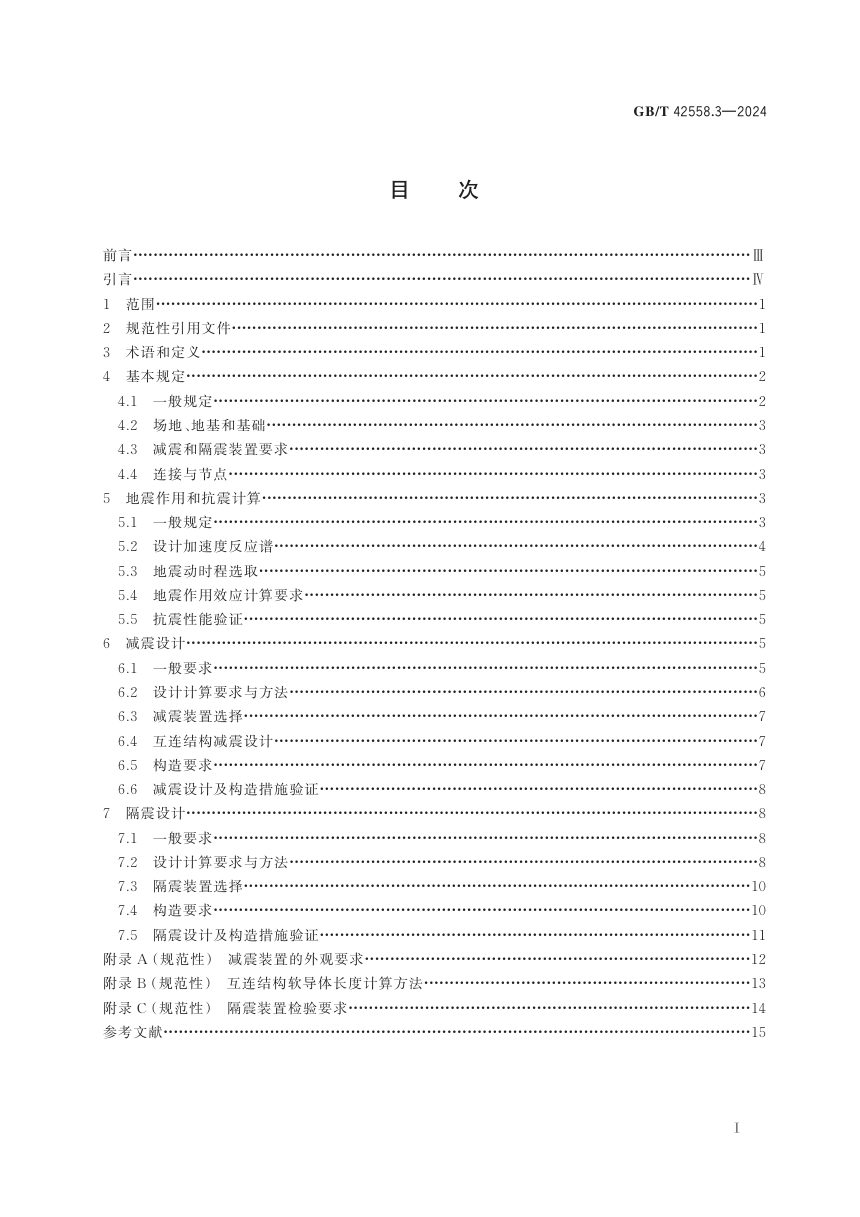

《高原用换流站电气设备抗震技术 第3部分：减隔震设计规范》GB/T 42558.3-2024

本文件面向海拔1000 m～5000 m、±400 kV及以上换流站，规定电气设备减震与隔震的设计要求及验证方法，适用于抗震设防烈度6度～9度地区新建、改建和扩建工程，其他变电站可参照使用。核心是把减隔震装置选型、地震作用计算、构造措施三者的边界条件统一到同一套设计链条中。

设计前提与设防标准

不满足抗震要求的设备宜采用减隔震技术，设计抗震设防烈度可按设防烈度提高1度或按50年超越概率2%采用，9度区维持不变。支柱类和悬吊类设备宜用减震方案，其他类宜用隔震方案。减隔震装置设计使用年限不应低于设备本体，需定期维护检查。场地应避开不利地段；地基场地类别宜为Ⅰ、Ⅱ、Ⅲ类，Ⅳ类需采取有效措施。环境累年最低温度平均值低于-20 ℃的地区，须选用耐低温装置。

地震作用计算与验证

站址距发震断层5 km及以内，地震作用宜乘1.25增大系数，5 km以外取不小于1.15。计算方法可采用底部剪力法、振型分解反应谱法或时程分析法，三者并行时取较大值。双向或三向时程输入峰值加速度组合比例为1∶0.85∶0.65。特征周期在提高设防标准时增加0.05 s。时程分析输入地震动不少于3组，含至少1组人工合成波，有效持续时间取设备基本自振周期的5～10倍。抗震性能验证按GB/T 42558.1—2023第5章执行。

减震与隔震设计要点

减震设计需确定装置附加有效阻尼比，超过25%时按25%计。减震装置极限位移不小于最大设计位移的1.2倍，连接构件作用力取值不小于最大设计位移或速度下对应作用力的1.2倍。特高压设备减震效率应达30%以上，其他电压等级应达40%以上。互连结构软导体长度按附录B计算，±400 kV及以上设备力矩放大系数取1.1。

隔震设计应与非隔震方案对比，设备本体高宽比宜小于4，大于4时增设抗倾覆措施。隔震层偏心率不宜大于3%，地震后残余变形不大于最大变形的5%。橡胶装置水平位移不应大于直径的0.55倍和各层橡胶厚度之和的3.0倍中的较小值；弹性滑板取产品水平极限位移的0.75倍；摩擦摆取0.85倍。隔震结构与周围结构隔离距离不小于最大水平位移的1.2倍且不小于200 mm，相邻独立隔震结构间不小于400 mm。抗倾覆安全系数应大于1.2。隔震装置性能检验不少于该型号总数的3%且不少于2个，检验含压缩与剪切性能。
