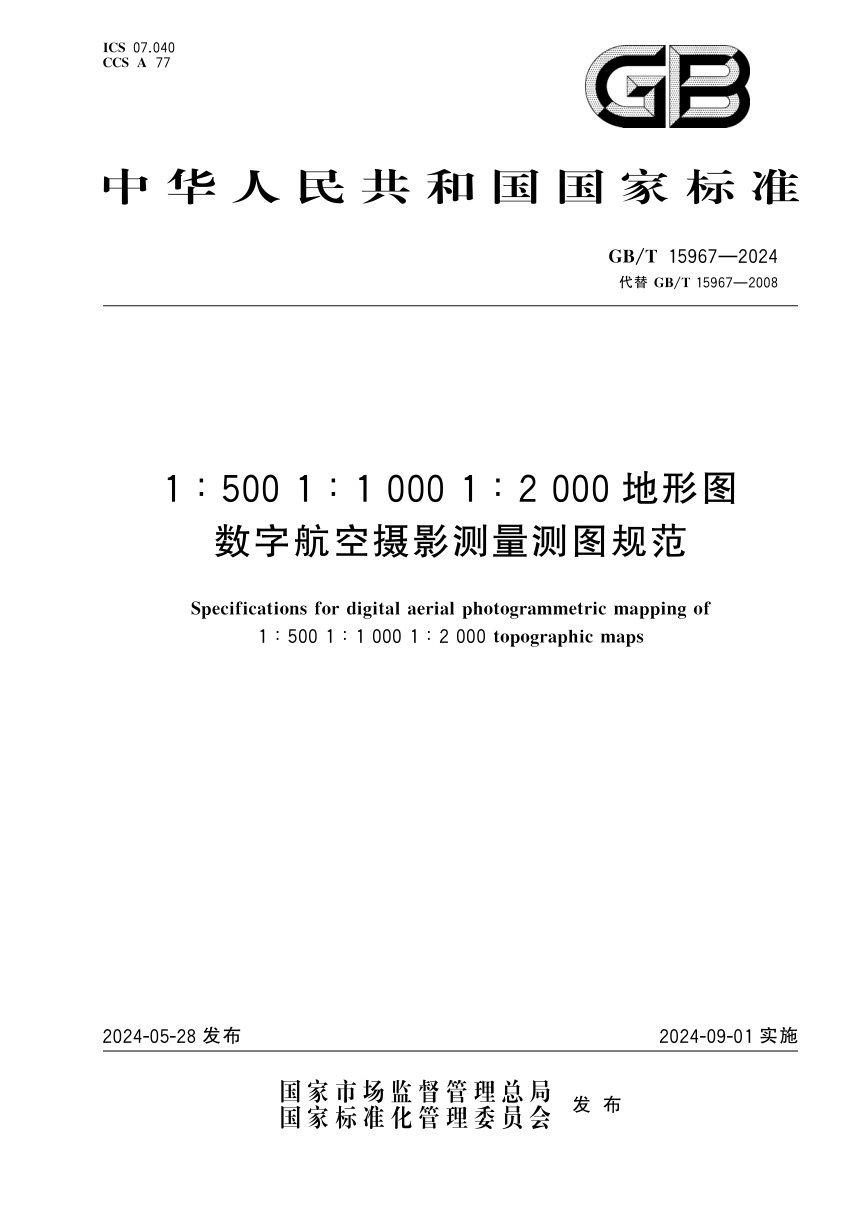

《1/500 1/1000 1/2000地形图数字航空摄影测量测图规范》GB/T 15967-2024

本标准替代GB/T 15967—2008，将测图方法由解析航空摄影测量调整为数字航空摄影测量，适用于基于框幅式数字航空摄影资料生产1∶500、1∶1000、1∶2000比例尺的DSM、DEM、DOM、DLG，推扫式航空摄影测图参照执行。内容覆盖从资料收集、技术设计到成果上交的全流程技术要求。

产品生产的技术路线

本标准按DSM、DEM、DOM、DLG四类成果分章规定生产方法。DSM通过影像匹配采集特征数据构TIN后内插生成，需对水域置平、对房屋和树木按郁闭度与层高分类编辑；DEM以特征点线、等高线、高程点数据构TIN生成，明确山头、洼地、鞍部等特征点采集精度要求；DOM经数字微分纠正、匀色、镶嵌、裁切、整饰生成，镶嵌线应避开大型建筑物；DLG采用先内后外方式，立体测图、调绘、数据编辑可交叉进行。

要素表示与精度控制

要素表示与取舍以用图需要为前提，河流、道路、管线、地貌等按实地轮廓表示，陡坎比高小于1/2等高距可舍去。高程点密度为图上100cm²内8至15个。立体测图范围不超出模型定向点连线外10个像素，离影像边缘不小于5个像素。接边时同名格网点高程差小于2倍高程中误差取平均值，大于2倍时须查明原因后重新接边。

质量控制与成果管理

成果须依次通过作业组自检互检、生产部门过程检查、质量管理部门最终检查和生产委托方验收，各级检查独立进行。位置精度可利用空中三角测量备查点或外业检测点检测。成果上交包括DSM、DEM、DOM、DLG数据及元数据、调绘成果、外业补测成果、分幅接合表、技术设计书、技术总结、检查报告、验收报告、非标准字登记表和图历簿等。
