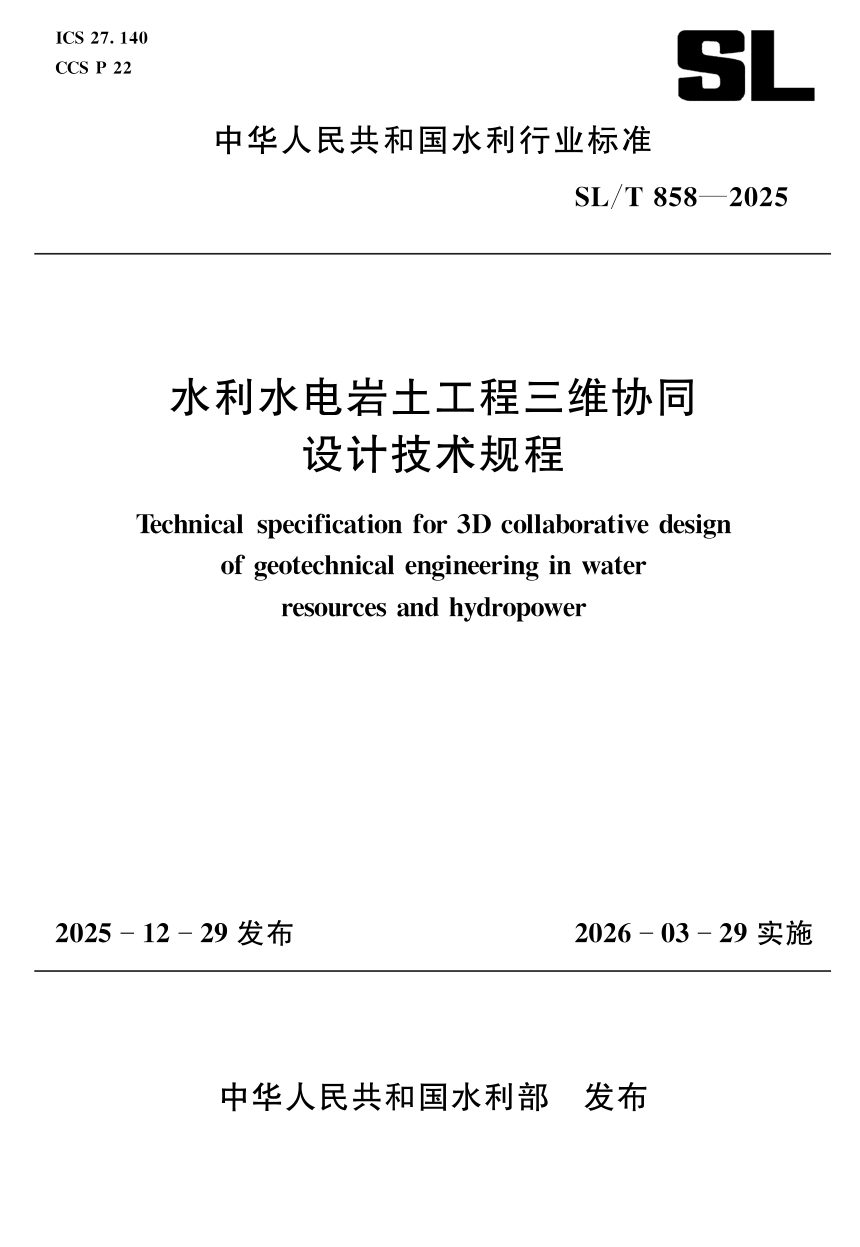

《水利水电岩土工程三维协同设计技术规程》SL/T858-2025，自2026年03月29日起实施。
PDF文档信息
Vip.1
名称：2026.03.29-《水利水电岩土工程三维协同设计技术规程》SL/T 858-2025.pdf
本标准面向大型水利水电工程中边坡、地基与地下洞室三类岩土工程，规范其三维协同设计的工作流程、内容与技术深度，覆盖勘测设计、建设实施、运维全生命期。核心是依托统一平台与信息模型，实现地质与设计多专业间数据共享和动态交互，并明确各阶段资源配置、数据准备、模型精细度及成果交付要求。
平台、流程与资源前置条件
协同设计平台须具备模型、文档、用户、权限、流程和资源管理功能，支持参数化与非参数化设计、交互式计算及跨软件数据交换。协同流程按设计策划、资源配置、数据准备、设计及交互、成果输出与交付推进，并应符合本标准附录A规定。项目须统一坐标系、高程基准与单位制，建立工作目录、模板文件及技术标准库、设计资源库、监测资源库和知识库，按角色配置创建、读取、修改、锁定、发布等权限。
信息模型分类编码与精细度控制
岩土工程信息模型由地表信息模型、三维地质模型和岩土工程设计信息模型组成。模型编码采用全数字五级结构，各层级代码不足位时以“0”补齐末位，分类与编码宜符合附录B。模型精细度由几何细度和信息深度两个维度表达，项目建议书、可行性研究、初步设计、建设实施及运维各阶段均设定相应最低等级，其中运维阶段精细度不低于建设实施阶段。
三阶段协同设计内容
勘测设计阶段，边坡、地基、地下洞室工程分别完成开挖、支护、截排水、灌浆、防渗、衬砌和回填等模型单元创建，宜采用断面库、材料库和构件库以参数化方式生成，并依据计算分析结果调整优化设计信息模型。建设实施阶段，依据施工揭露地质信息、设计变更信息和施工监测数据动态更新三维地质模型与设计模型，复核勘测设计成果合理性，必要时开展动态优化设计并实施施工期安全预警。运维阶段，依据运营维护记录和运行期监测数据更新模型，对应力、位移、渗流进行三维可视化展示，设置预警值并具备动态反馈分析与预测预警功能。
成果校审与交付
模型交付前须对完整性、准确性、一致性、合规性和链接有效性进行校审：几何信息应无缺损、空隙或冗余体，属性信息应无缺项漏项；宜采用量测、碰撞检查校审尺寸与空间定位；合规性校审须核对设计策划书及模型精细度相关条款。交付物包括模型、工程图纸、属性信息表、工程量清单表、策划书和可视化文件等，模型应可检索其他交付物并支持轻量化应用，可视化文件须与模型单元绑定并建立有效链接关系。数字孪生水利工程中，岩土工程信息模型宜作为基础数据纳入数据底板建设。
第 1 页
第 2 页
第 3 页
可免费试读【3页/共64页】
