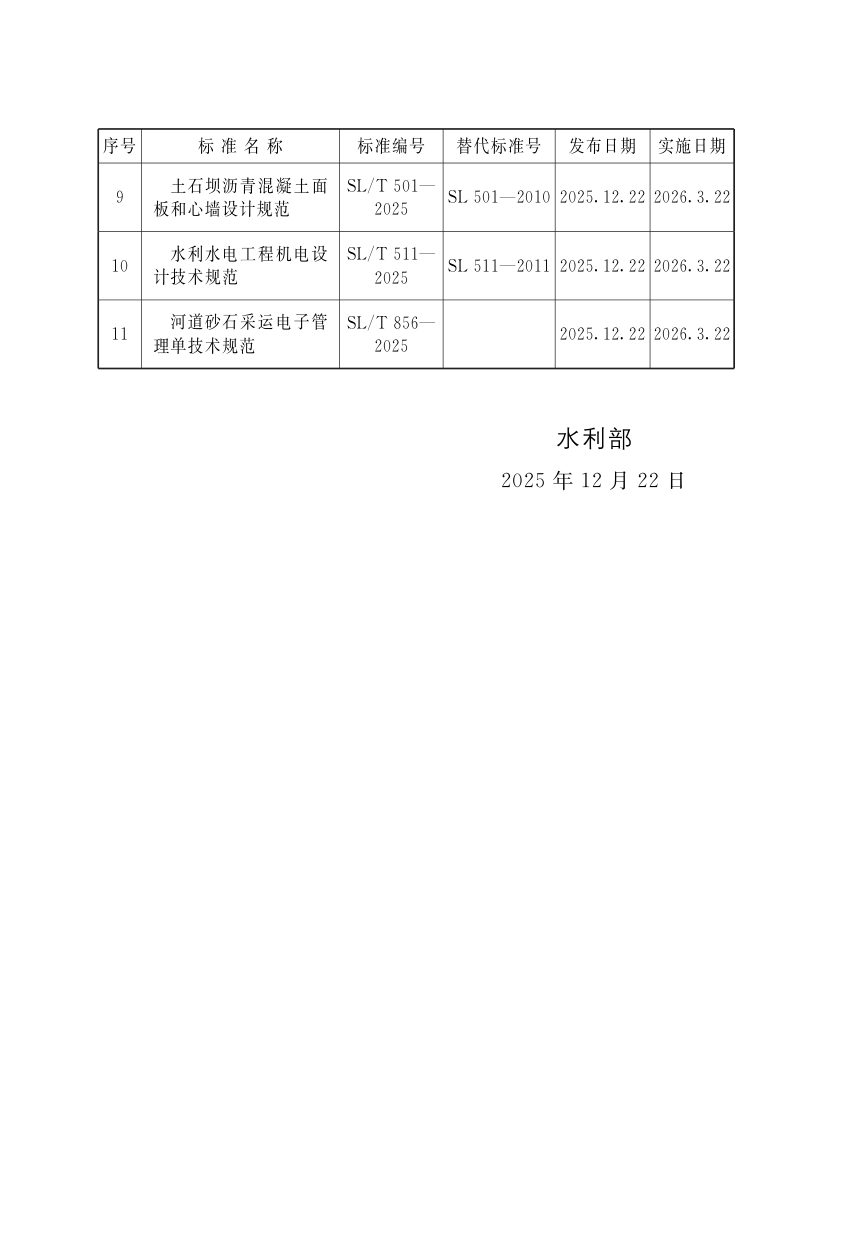

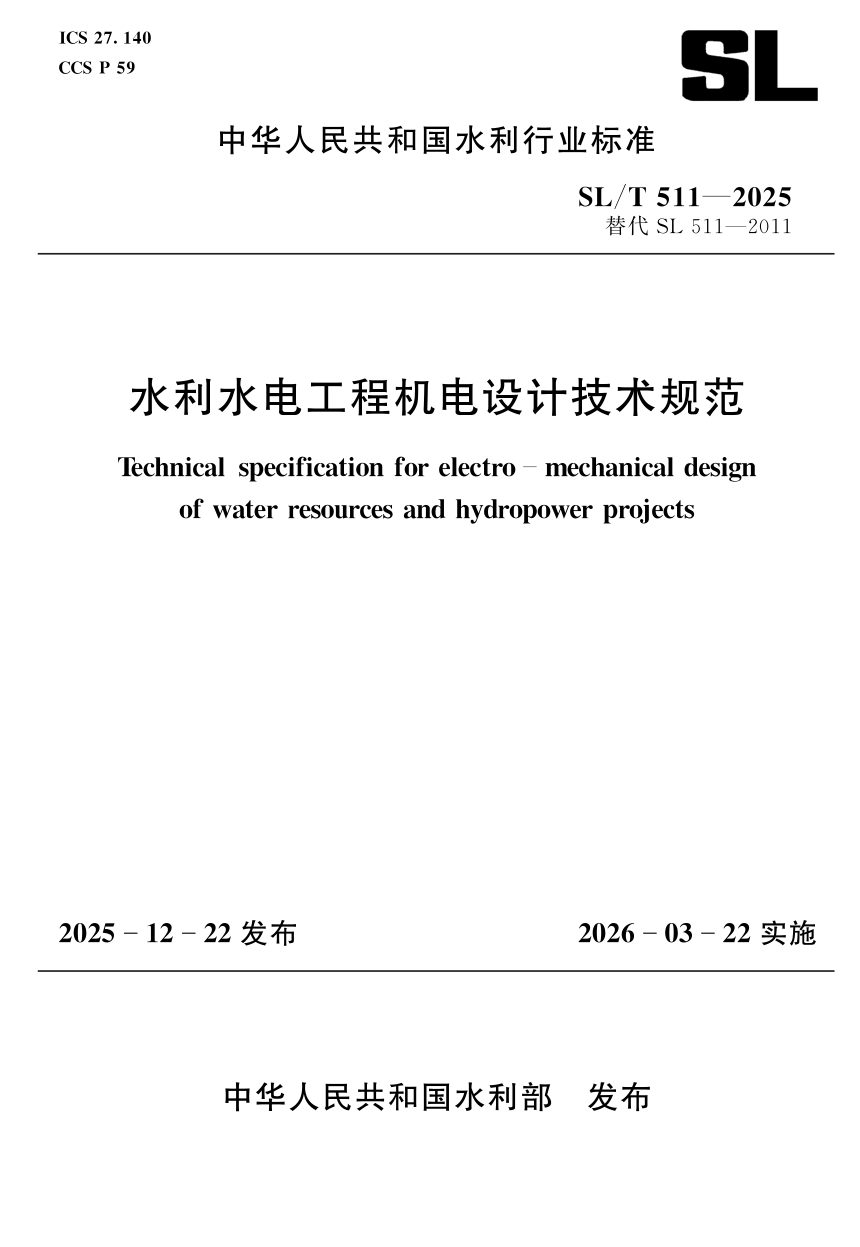

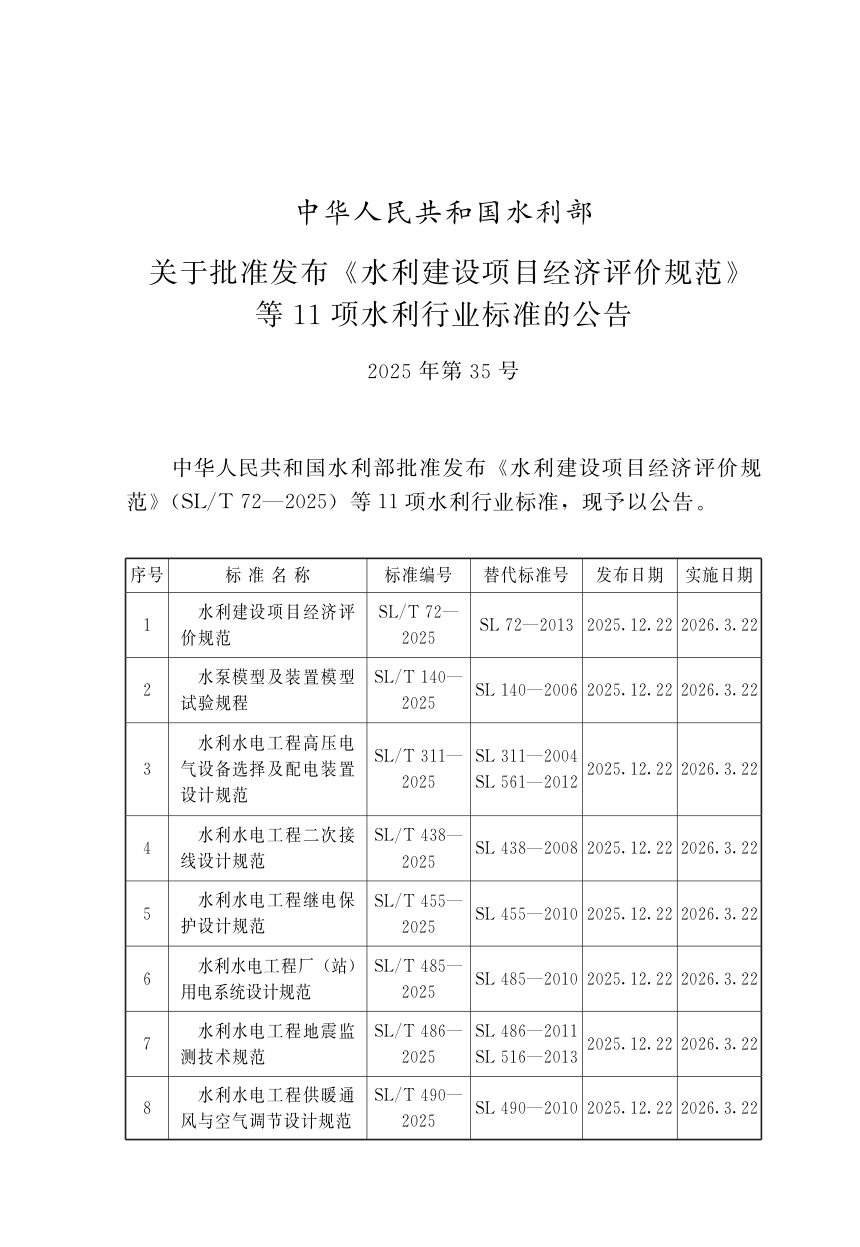

《水利水电工程机电设计技术规范》SL/T 511-2025

SL/T 511—2025 替代 SL 511—2011，适用于大中型水力发电厂（不含抽水蓄能电站）、泵站、水闸的水力机械、电气一次、电气二次及通信设计。本次修订新增高压引出线设计布置、发电机和电动机电压设备、软起动与变频装置选择、电缆布置、门禁系统等内容，删除火灾自动报警及联动控制系统、机电设备布置对电梯的要求，修订水力发电厂调节保证设计和泵站水力过渡过程规定。

水力机械

水轮机型式按最大水头分档选用，中高水头混流式水轮机额定水头宜在加权平均水头0.85～1.0倍范围内选取。反击式水轮机吸出高度须满足无空化运行，安全系数按机型分别取值，多泥沙水流条件下适当加大。水泵选择要求大型立式蜗壳离心泵有模型试验资料，大型贯流泵、轴流泵和混流泵有装置模型试验资料，并联运行台数不宜超过3台，串联不宜超过2台。调节保证设计采用计算机仿真计算，混流式机组最大转速上升率宜小于50%，轴流式宜小于60%，贯流式宜小于65%，冲击式宜小于35%。

电气一次与二次

发电机出口宜装设断路器，扩大单元回路和三绕组变压器回路应装设。主变压器应采用环保、节能、低噪声产品，优先选用三相式。厂用电工作电源应从发电机电压母线或单元分支线引接，备用电源可采用地区电网、邻近水电厂、高压侧母线、联络变压器第三绕组或柴油发电机组。电气二次按“无人值班、少人值守”设计，计算机监控系统采用分层分布结构，大型水电厂网络应采用冗余配置。新增门禁系统设计，要求与火灾自动报警系统、防水淹厂房事故自动控制系统及视频监视系统联动。

机电设备布置

主厂房机组段长度和宽度应满足设备吊运、安装、检修要求，安装场面积按一台机组扩大性检修确定。高压引出线布置在同一隧道、斜井或竖井内的回路数不宜超过3回，通道净高不应小于2.0米。电缆布置要求电力电缆与控制电缆不应敷设在同一层支架上，电缆沟纵向排水坡度不应小于0.5%。输水系统进水口前部应设置拦污栅，栅条净距按水轮机或水泵型式确定。
