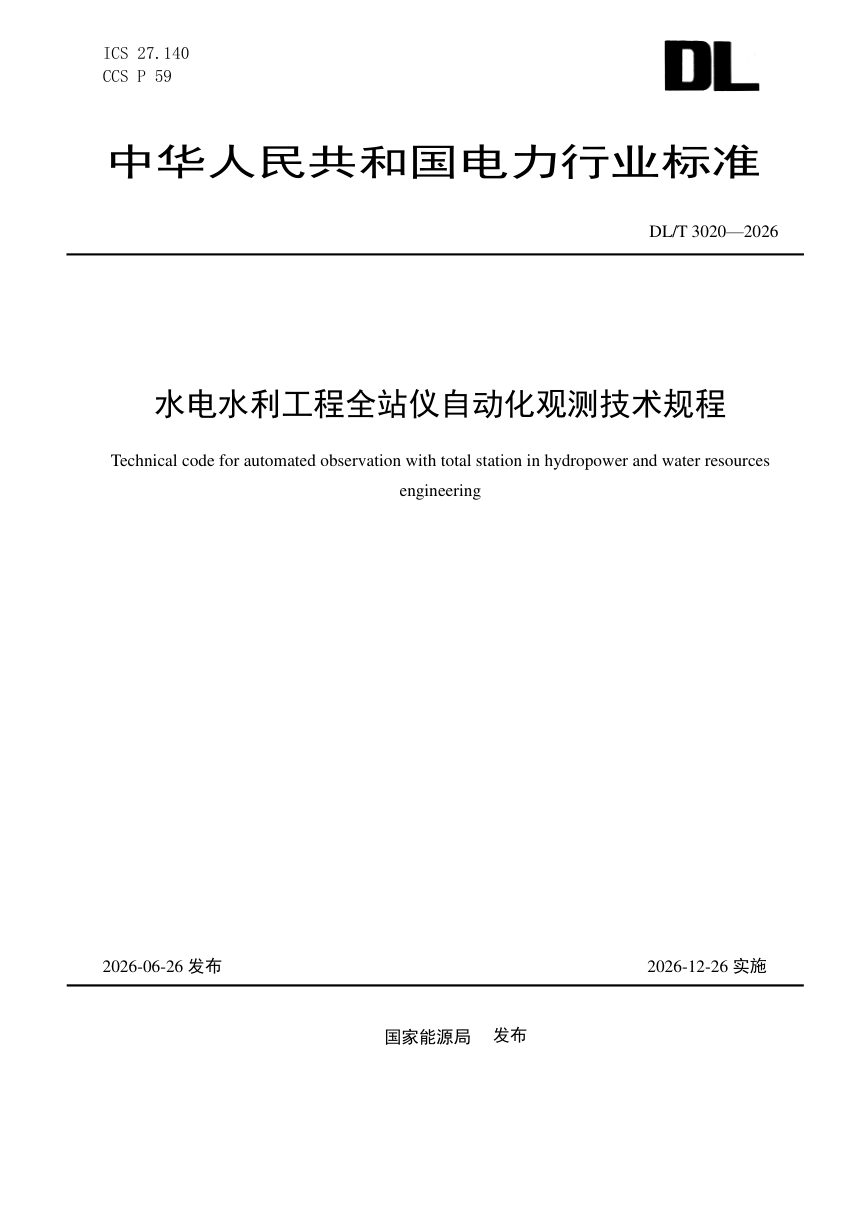

《水电水利工程全站仪自动化观测技术规程》DL/T 3020-2026

本规程针对水电水利工程表面变形自动观测，规定全站仪自动化观测系统在设计、安装与集成、运维各环节的技术要求。系统须实现目标识别、照准、测量到数据传输解算的全过程自动化，纳入工程安全监测系统统一管理，全站仪经计量检定合格方可投用，网络安全等级保护执行DL/T 2614。

设计与观测方案

测站宜布于稳定部位，采用观测房或一体化形式，观测墩与观测房结构分离，Ⅶ度及以上地震区宜配自动安平装置；站内温度保持10℃～30℃、湿度不超60%。观测方案须经精度估算确定边角交会法或极坐标法，后视点优选工作基点或基准点并留校核点，测站与后视点稳定性采用组网自校、边角控制网、垂线、GNSS等方式校核。

设备与采集解算

全站仪ATR测角精度不宜低于1″，测距精度不宜低于±(1+1.5D×10⁻⁶)mm，单棱镜自动识别测程不低于1000m，防护等级不低于IP 65。观测采用正倒镜双照准法，降雨、风沙、雾霾时不宜观测，特殊及地震工况自动触发加密或应急观测。解算须完成常数、气象、高差、投影四项边长改正，非组网时以后视点间较差评价测站稳定性，多站组网须以稳定基准点作固定起算点。

安装集成与运维考核

安装前编制实施方案，全站仪使用前完成气泡补偿器、竖盘指标差、横轴倾斜、视准轴差和ATR校准，边长改正数置零。集成后须经连续3天以上正常观测确认完成。试运行期不少于1年，考核期为试运行期最后半年，年正常工作时间应大于6300h，数据缺失率不大于3%，测值稳定性不低于95%，观测精度合格率不低于80%，指标宜实时计算备查；每月现场检查测站、气象、通信、电源、防雷及通视情况并完成整平清洁等维护。
