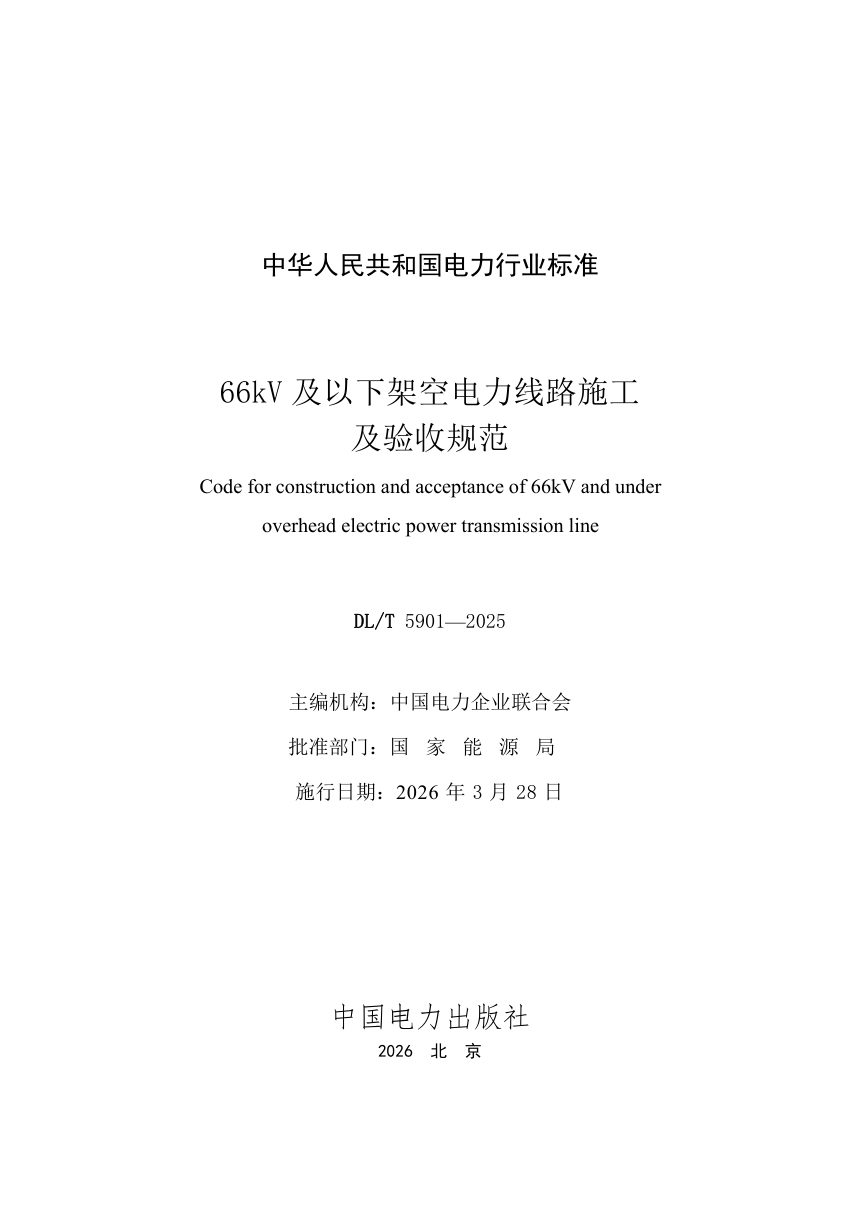

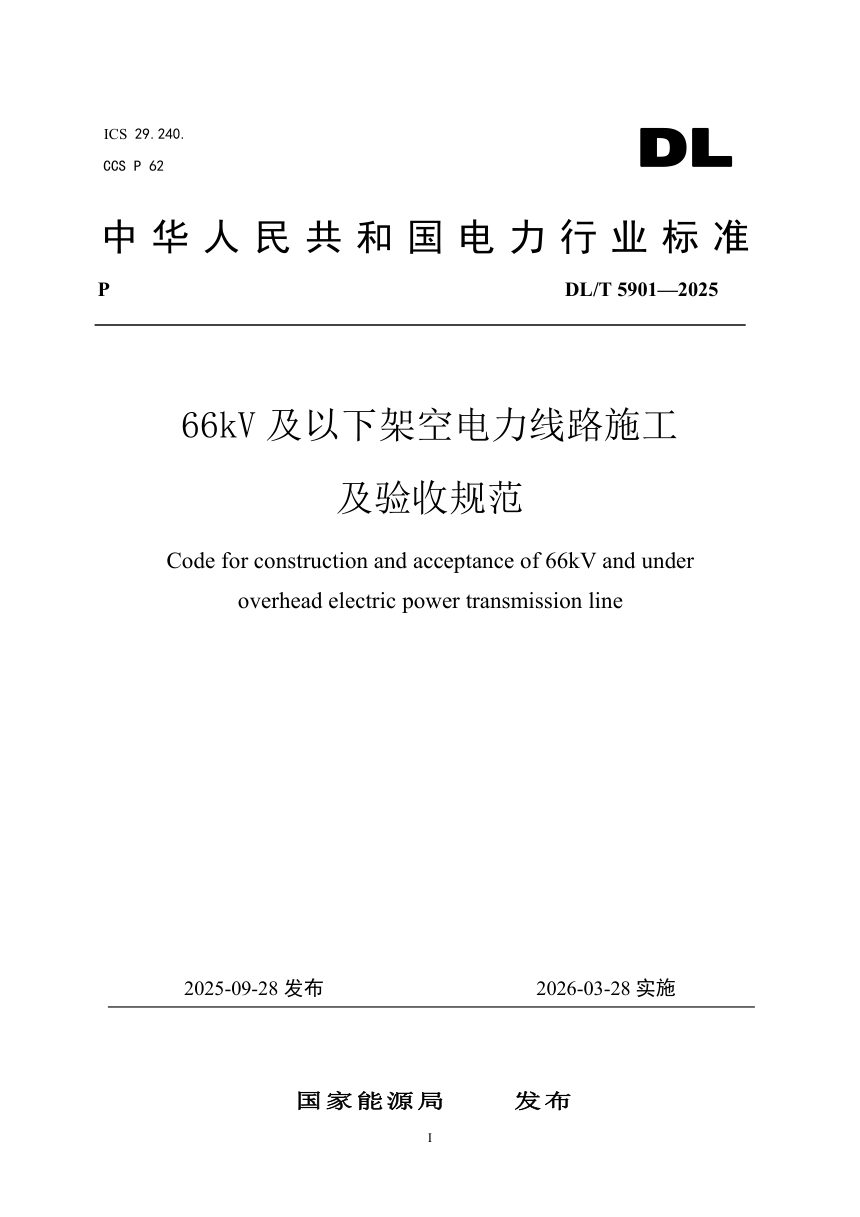

《66kV及以下架空电力线路施工及验收规范》DL/T 5901-2025

本规范适用于66kV及以下架空电力线路新建、改建工程施工与验收，以工序为序覆盖测量、土石方、基础、杆塔、架线、接户线、杆上设备、接地、线路防护直至验收移交全过程。编制以GB 50173等国家标准为基础，融合近年复合电杆、铜覆钢接地等新材料新工艺，并按特殊土质地区和附属设施配置补充了针对性技术要求。

材料检验与测量控制

原材料、器材及设备须具备出厂合格证，砂石无质量资料时应送检；超期、保管不良或试样失真者需重新检验。水泥出厂超3个月须补做强度试验，不同品种、批号不得混用。杆塔组立前对电杆、钢管杆、导地线、绝缘子及金具的外观光洁度、裂缝宽度、弯曲度等设定了具体限值，如预应力电杆不得有纵横向裂缝。测量采用不低于2″级经纬仪/全站仪或10mm+5ppm级卫星定位设备，PDOP小于8；杆塔位复测横线路偏差不大于50mm，转角桩角度允许偏差1′30″。

基础与杆塔施工

基础工程按现场浇筑、灌注桩、掏挖、岩石及混凝土电杆基础分类管理，冬季及多年冻土、膨胀土、盐渍土、湿陷性黄土地区另有专项要求。混凝土不得使用氯盐，水胶比受控，试块按塔型与浇筑量分组制作。掏挖基础每挖500mm检查垂直度，同基坑深以最深基坑为基准操平。杆塔组立强调螺栓穿向统一与紧固复紧，铁塔分解组立须待混凝土达70%强度，整体立塔须达100%。混凝土电杆埋深须有明显标志，双杆根开偏差±30mm、迈步不大于30mm。

架线与附件安装

放线分张力与非张力两类，跨越铁路、公路及通航河流须编制专项措施。绝缘导线展放前后均测绝缘电阻，接头距固定点不小于0.5m，绝缘护套管径为接续管1.5～2.0倍。导地线连接采用液压或钳压工艺，试件握着强度不低于设计拉断力95%；一档内每根导线限一个接续管和三个补修管。紧线弧垂按耐张段档数选观测档，过牵引长度按耐张段长度分级控制，新导线应考虑蠕变补偿。附件安装应在弧垂合格后5d内完成，悬垂线夹偏移不超过5°。

光纤复合架空地线与验收移交

光缆架设须用张力放线，主卷筒槽底直径不小于光缆直径70倍且不小于1m，牵引速度先5m/min内再不超60m/min。熔接由专业人员操作，雨天大风不得作业。验收分隐蔽工程、中间验收和竣工验收三阶段，隐蔽前检查基础钢筋、接地埋设及压接管质量。投运前须测定绝缘电阻、核对相位、冲击合闸三次并带负荷试运行24h（35kV～66kV），全部合格后各方签署竣工验收签证书方可移交。
