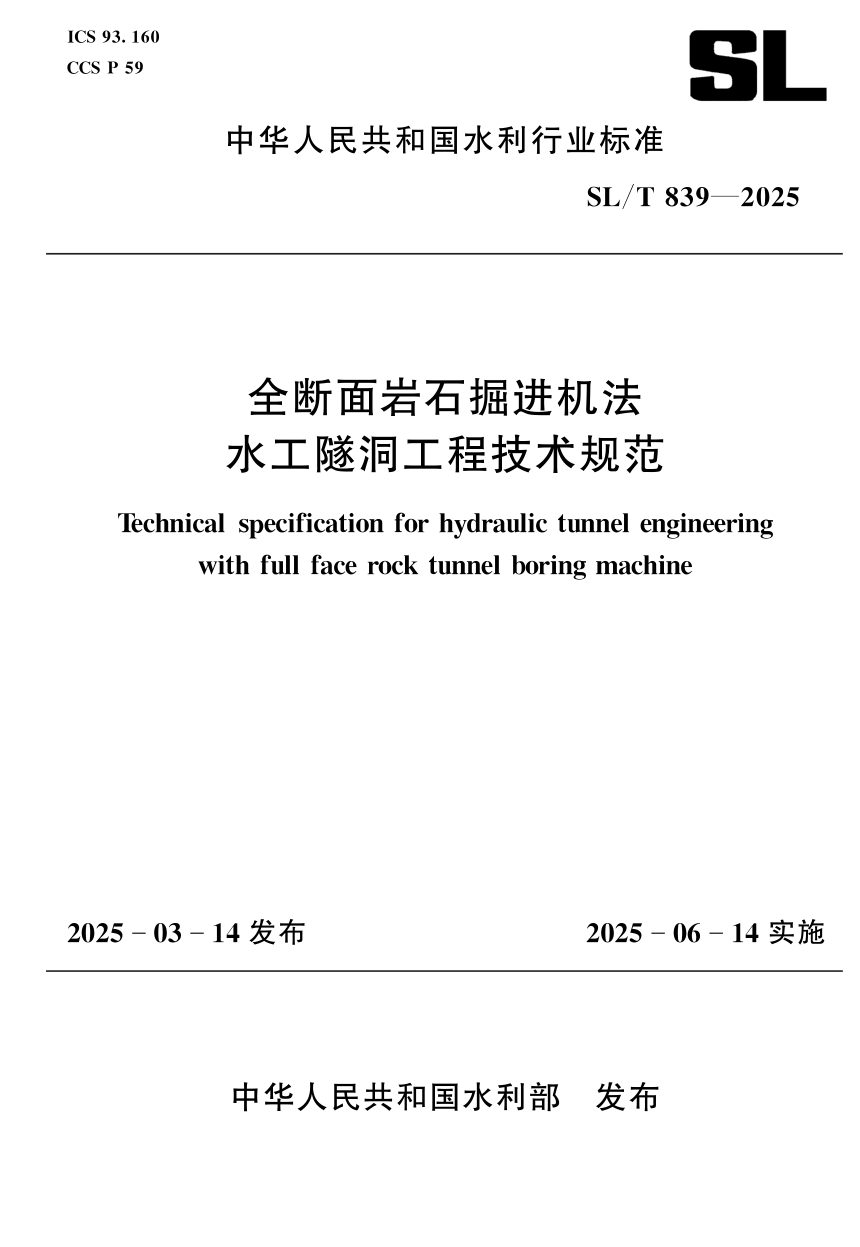

《全断面岩石掘进机法水工隧洞工程技术规范》SL/T 839-2025

本标准针对采用全断面岩石掘进机法施工的水工隧洞，覆盖勘测、设计、施工、监测全过程，适用于水利行业TBM法水工隧洞工程。核心在于建立掘进机施工适宜性围岩分类体系，并围绕不利地质条件提出选型、施工与处置的技术要求。自2025年6月14日起实施。

围岩分类与地质勘察

在GB 50487围岩分类基础上，新增超硬岩、岩爆、围岩大变形、构造破碎带、突涌水（泥）五类不利地质条件的等级划分，形成掘进机施工适宜性围岩分类。超硬岩以饱和单轴抗压强度100 MPa、150 MPa、200 MPa为阈值并结合岩石磨蚀性指数CAI判定；大变形等级依据围岩变形量与预留变形量之比及护盾摩阻力与极限推力之比划分。勘察强调综合手段互验，重大地质问题须专题研究。

掘进机选型与隧洞设计

选型以各洞段主要地质特性为基础分段确定，宜从敞开式、单护盾、双护盾成熟机型中选取。超硬岩或大变形洞段占比高时宜选敞开式，岩爆或构造破碎带占比高时宜选护盾式；内水压力较大时选用护盾式应专题论证。主轴承等关键部件设计寿命不低于15000 h，脱困扭矩不低于1.5倍额定扭矩，换步时间不大于5 min。隧洞宜用圆形断面，开挖直径适用范围3 m～15 m，单洞掘进长度宜大于10 km。管片厚度宜为外径的1/20～1/15且不小于25 cm，环宽宜取1.2 m～2.0 m。

施工组织与掘进作业

出渣宜用带式输送机，物料运输宜用机车牵引轨道运输；机车牵引运输坡度不宜大于3%，作业地段行车速度不应大于15 km/h。通风宜采用风管压入式，百米漏风率不应大于0.6%。施工供电电压不应低于10 kV，供电距离超过15 km时宜采用20 kV。掘进方向控制要求每次调向边刀移动量不超过3 mm，导向角控制在10 mm/
