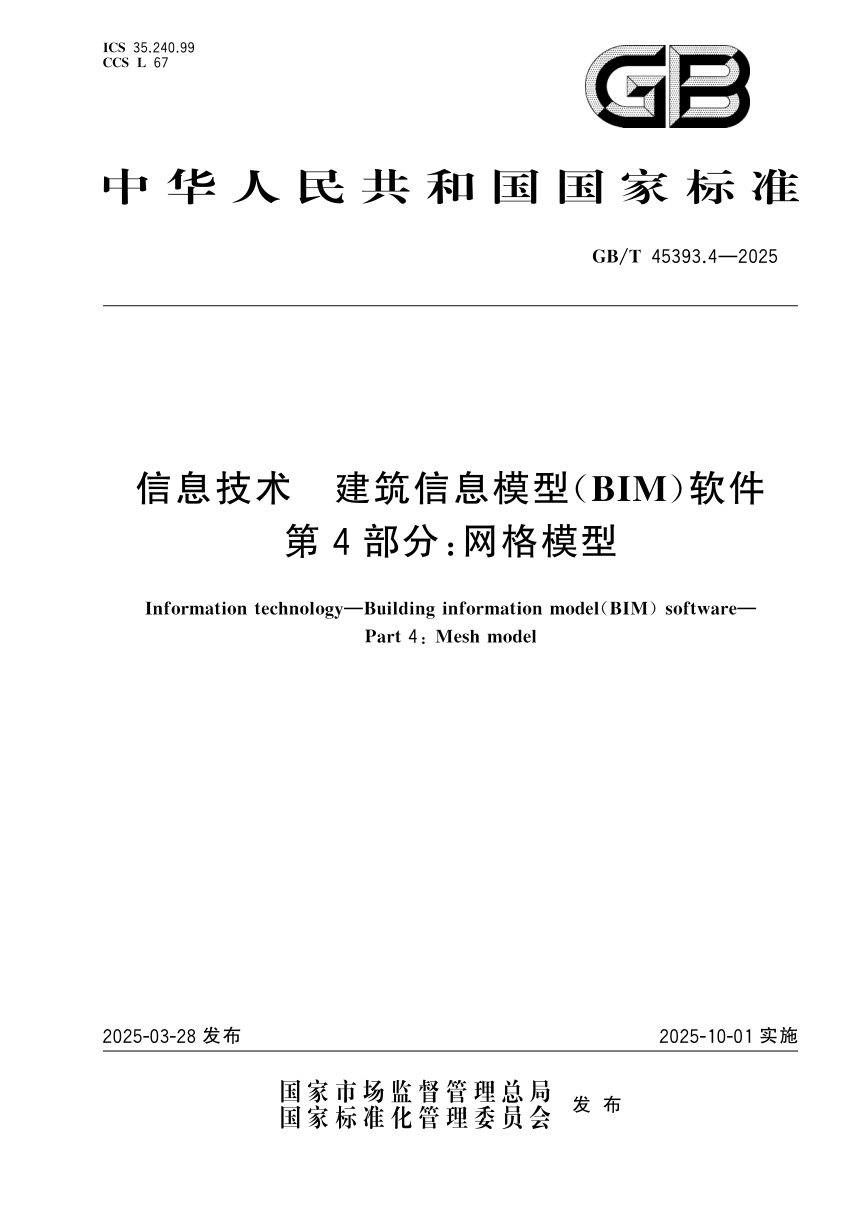

《信息技术 建筑信息模型（BIM）软件 第4部分:网格模型》GB/T 45393.4-2025

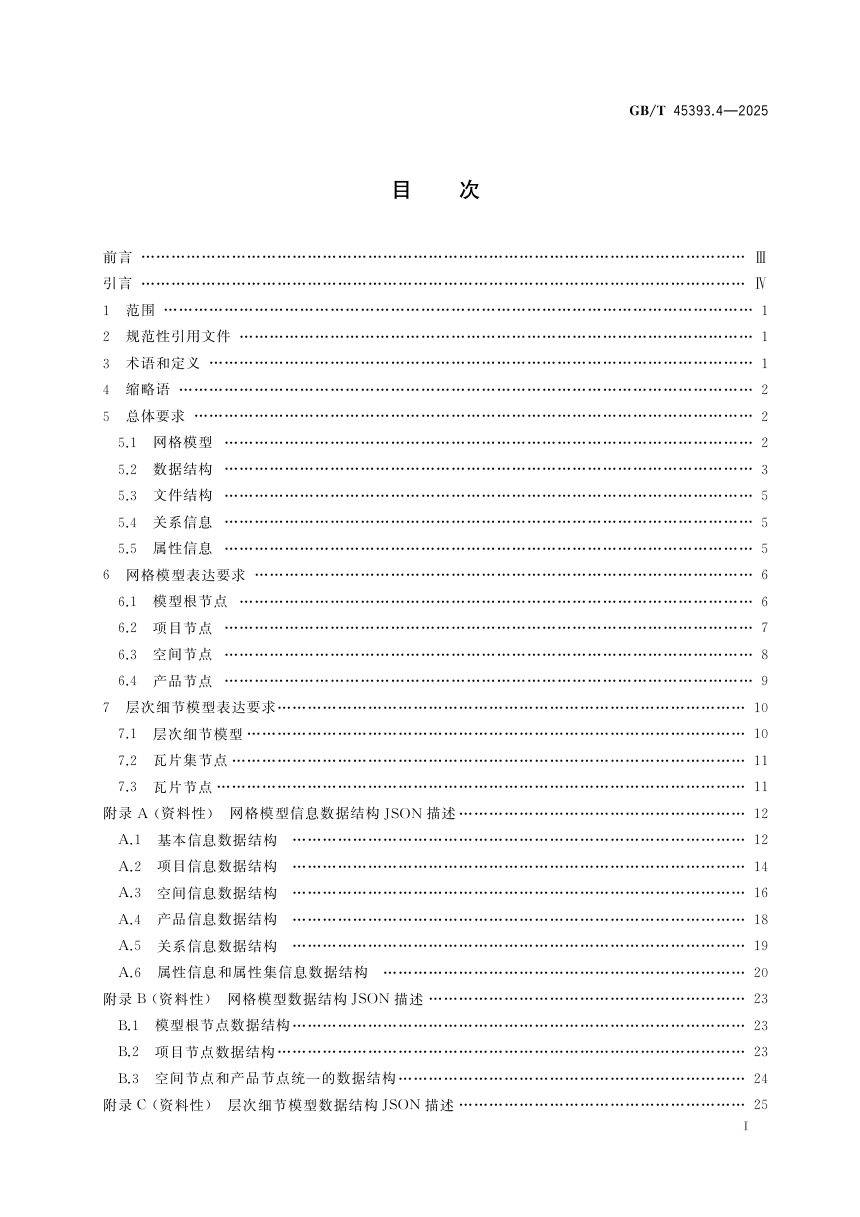

本文件规定了BIM软件中网格模型的数据结构、语义信息扩展方式以及多层次细节模型的表达要求，适用于以轻量化文件或文件片段形式构建的模型，也适用于相关应用软件对网格模型文件的读取、创建与修改。其核心思路是以三角形等离散几何承载图形信息、以可关联的语义信息承载工程含义，二者通过唯一ID绑定。

模型构成与数据组织

网格模型须同时包含图形信息与语义信息，图形采用离散化几何表达并宜压缩存储；语义信息涵盖基本信息、项目信息、空间信息、产品信息、关系信息及属性信息，须符合GB/T 36456.1与GB/T 51447相关通用类和属性定义。数据结构以树形组织，模型根节点、项目节点、空间节点、产品节点构成层次关系，关系、属性与属性集信息统一存于根节点，各子节点通过数组下标引用。

文件结构与节点表达

网格模型文件为仅含一个文件夹的ZIP包，扩展名使用CBM，路径分隔符为左斜杠。文件夹内宜存储tileset.json以索引多项模型资源，也可不存储该文件而仅保留单项资源。模型根节点为顶层节点，项目节点为其子节点；空间节点按场地、楼房、楼层、房间逐级嵌套，产品节点描述单个构件或构件集，各节点以字符串编号索引对应语义信息。

层次细节模型

层次细节技术须在不损坏模型信息完整性的前提下应用，按几何误差测度划分瓦片，宜用四叉树分层、可采用八叉树分块。顶层瓦片集描述模型根节点，以tileset.json存储；瓦片集节点通过BIM_semantic_data数据模式关联语义，细化方式宜用REPLACE、可用ADD；瓦片节点以包围体和几何误差测度作为渲染条件，内容宜采用GLTF、PDV等格式，并以扩展元数据记录索引信息，同一构件各部分记录相同节点编号。
