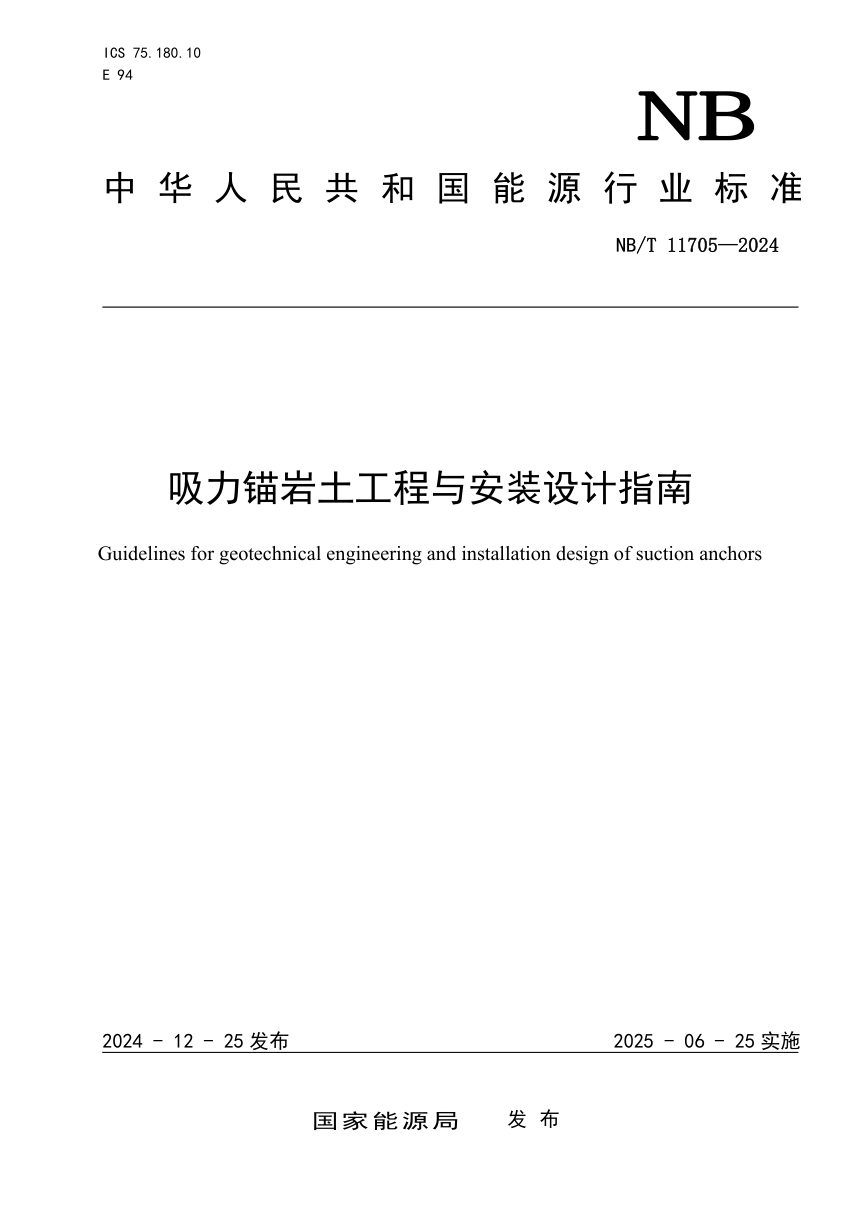

《吸力锚岩土工程与安装设计指南》NB/T 11705-2024

本标准针对黏土中张紧式、半张紧式、悬链式系泊系统用吸力锚，覆盖从承载力分析、贯入与移位计算到海上安装设计及施工程序的全过程，适用于临时性或永久性吸力锚，其贯入、安装设计与程序部分可供水下结构物吸力桩参考。核心是把岩土设计与安装作业统一到极限状态框架下。

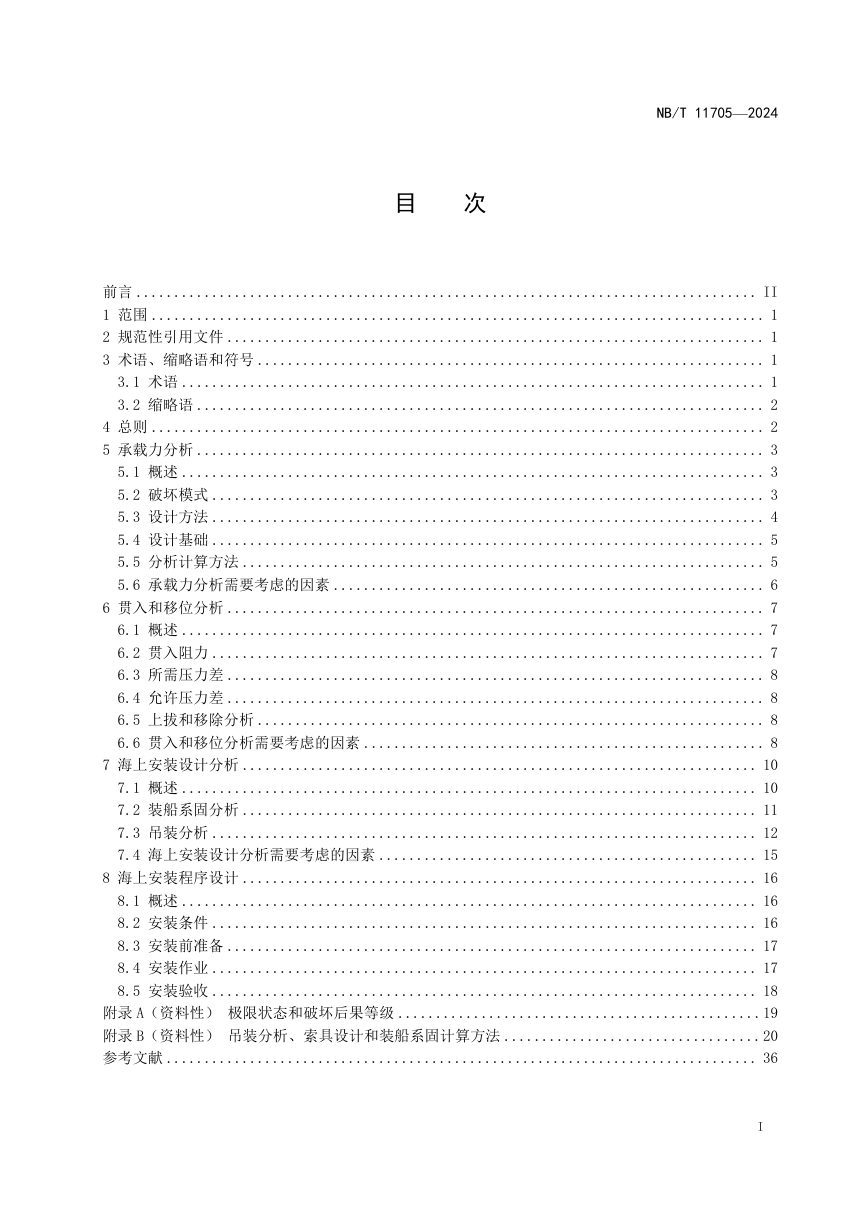

设计与计算框架

吸力锚岩土工程设计包括反悬链分析、承载力分析、贯入分析、上拔与移位分析四部分。承载力采用极限状态设计方法，区分ULS与ALS工况，引入荷载分项系数与材料系数，通过竖向-水平承载力包络线判定是否达标。分析可用极限平衡法或有限元法；倾斜度误差通常取±5°、艏向误差±7.5°。

贯入与移位

贯入分析需确定内外壁摩阻力、端部阻力及突出物阻力，计算所需压力差与允许压力差，最大负压不得超过产生土塞失效的限值。黏土中自重贯入下锚侧抗剪强度系数按塑性指数取值，负压贯入下该系数与塑性指数、灵敏度和恢复时间相关。上拔用于临时应急、移除用于永久回收，移除分析宜取土体参数上限值。

海上安装设计

装船系固需设临时支撑与筋板固定，吸力锚间安全距离不宜小于2.0m；吊装分析覆盖空气吊装、部分入水、完全入水、自重贯入、负压贯入各阶段，须校核索具松弛准则与强度准则，吊装索具与水平面夹角不宜小于60度。惯用海况限值为波高小于2.5m、表面流速小于2.5Kn、水面风速小于25Kn，最大着床速度不宜超过0.5m/s。

安装程序与验收

安装监测参数包括贯入深度、施加负压、贯入速率、倾斜度和艏向，作业宜配置两台ROV，一台操作、一台监测。负压贯入宜采用间歇式施加以控制土塞隆起，压差不得超过允许贯入压差。安装完成后进行完工后调查，核对位置、倾斜度、艏向、入泥深度，并与验收标准比对作为最终验收依据。
