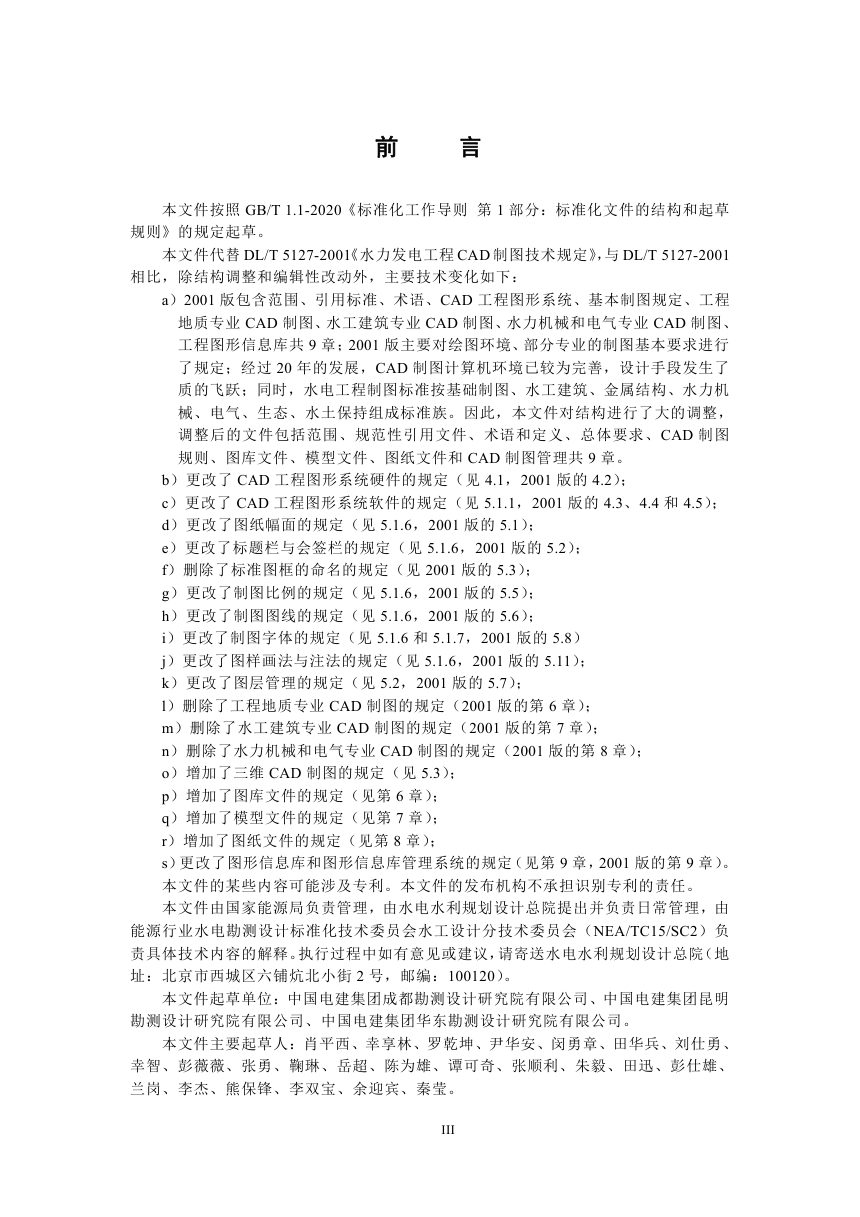

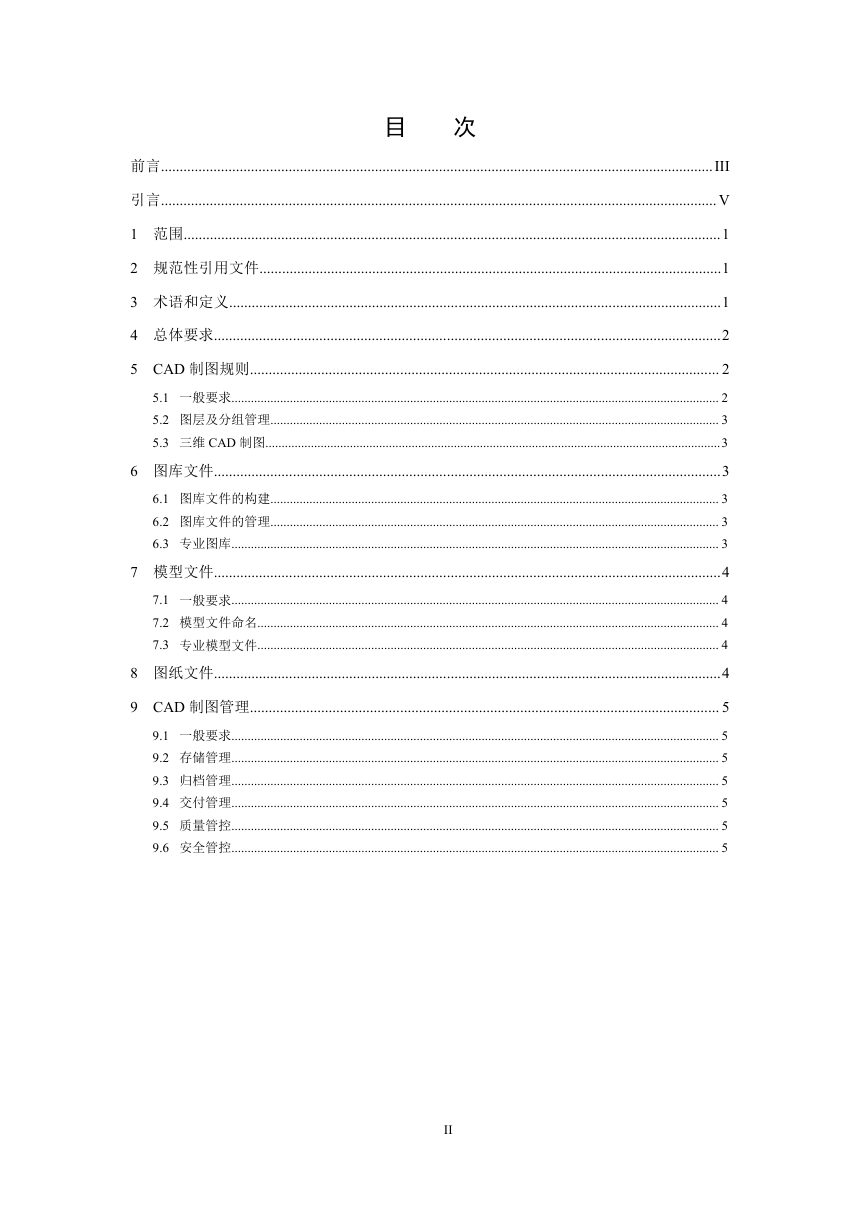

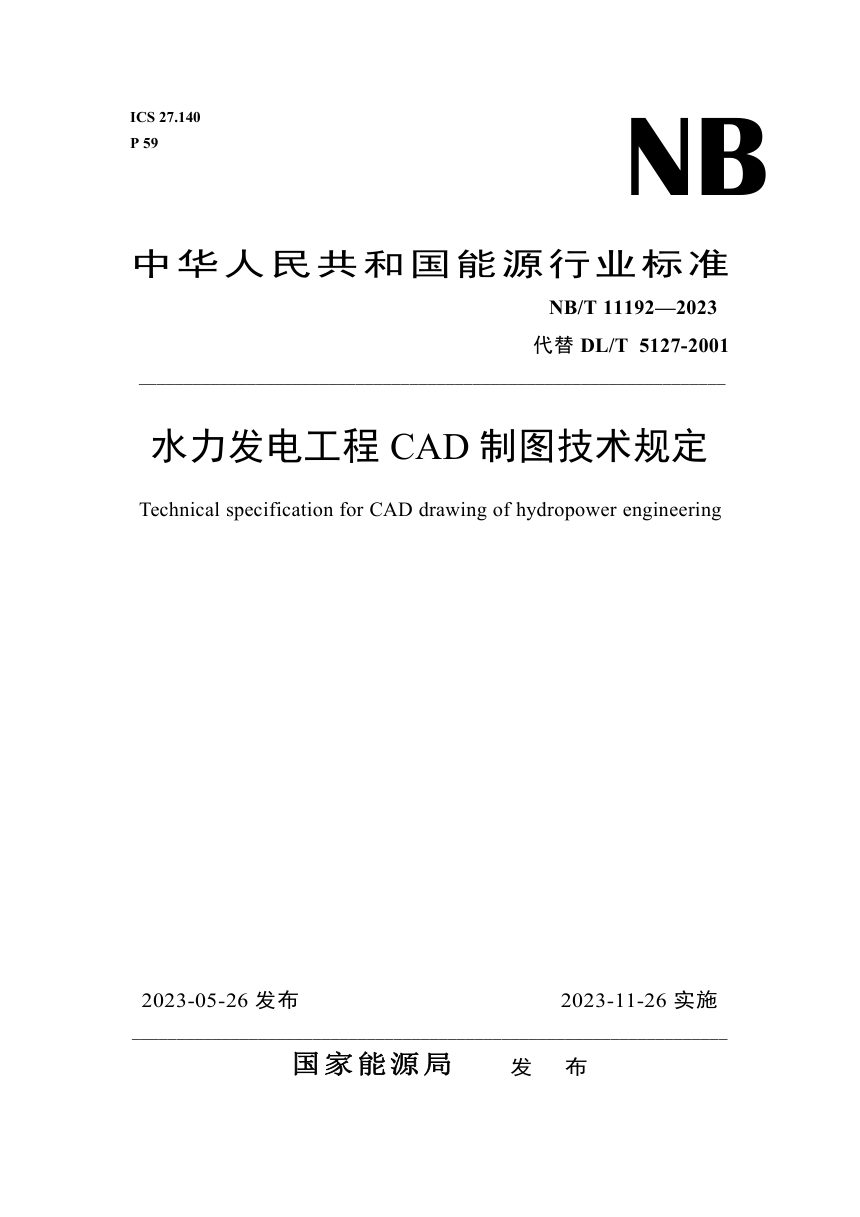

《水力发电工程CAD制图技术规定》NB/T 11192-2023

本文件代替DL/T 5127-2001，适用于水力发电工程CAD制图及制图文件的存储、交付与归档。修订对应BIM应用与三维制图普及的趋势，删去原按专业分章的制图规定，转为按图库文件、模型文件、图纸文件三条数据主线组织，并新增三维CAD制图、模型文件、图纸文件三章，将图框、比例、图线、字体等基础制图要求统一引至NB/T 10883.1。

制图规则与数据组织

制图宜在协同设计平台上进行，统一硬件、软件及协同环境配置。图层按专业属性、建筑物类型、功能划分，不具备分层条件的三维平台可采用分组管理，命名须逻辑清晰、全工程统一。三维制图以三维模型和关联信息为基础，经剖切、投影、渲染、标注生成，并可利用模型属性自动生成工程量表、坐标表。图库文件按专业分类分级、以数据库模式管理，采用1:1比例，涵盖地质、水工、金属结构、水力机械、电气、生态、水土保持、交通各专业；模型文件比例宜为1:1，架构与精度应符合NB/T 10508；图纸文件应包含工程对象与标注对象，三维轴测图宜作为主要图样。

制图管理

存储按电子文件夹、数据库或协同平台组织，分级不宜超过5级，并采取定期备份、防病毒、权限设置、加密等措施。归档时被引用参照文件须与主体文件永久合并，不得保留引用链接，加密文件连同密钥一并归档。电子交付应采用通用格式且具不可编辑属性，介质宜用只读光盘。图纸文件须经合规性、完整性、准确性、一致性检查并作版本固化后方可用于出版、归档和交付。安全管控实行分级保护，依据信息对象敏感度、重要性、保密性确定等级。
