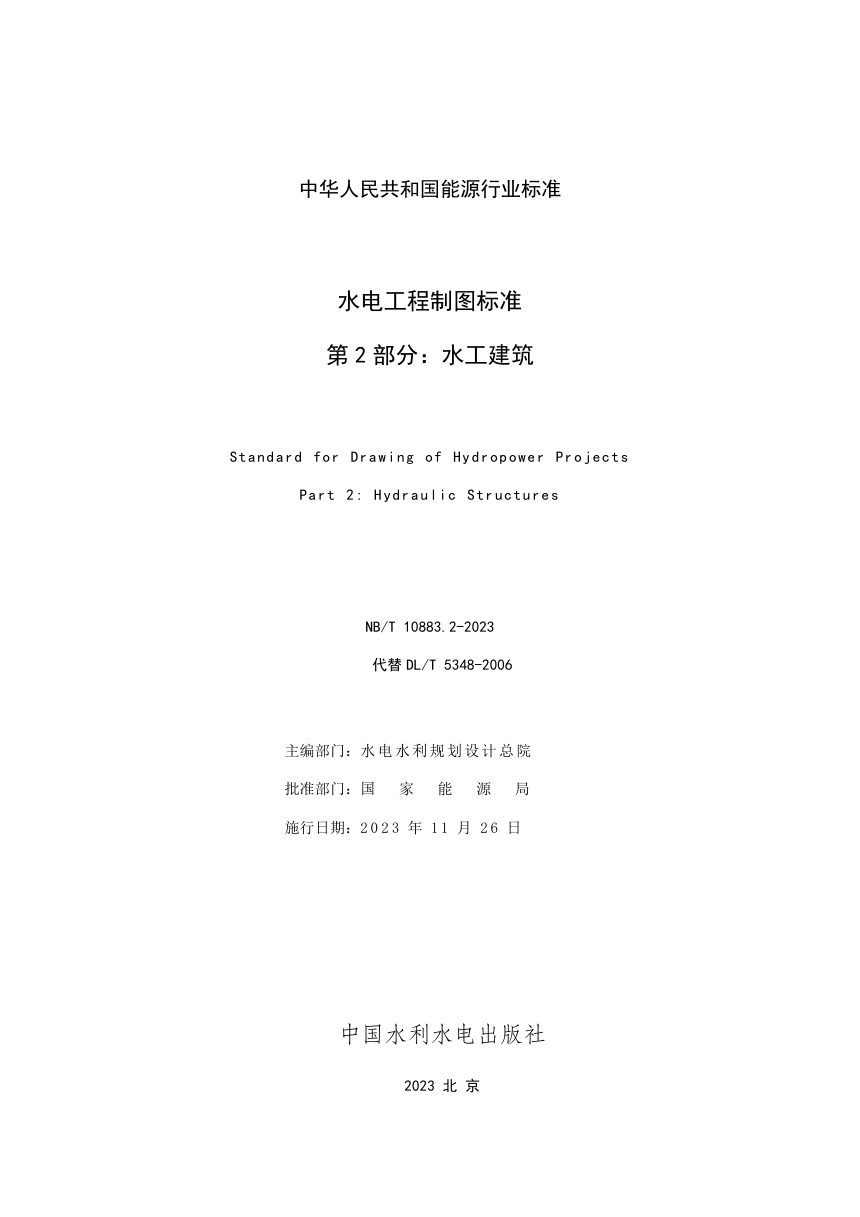

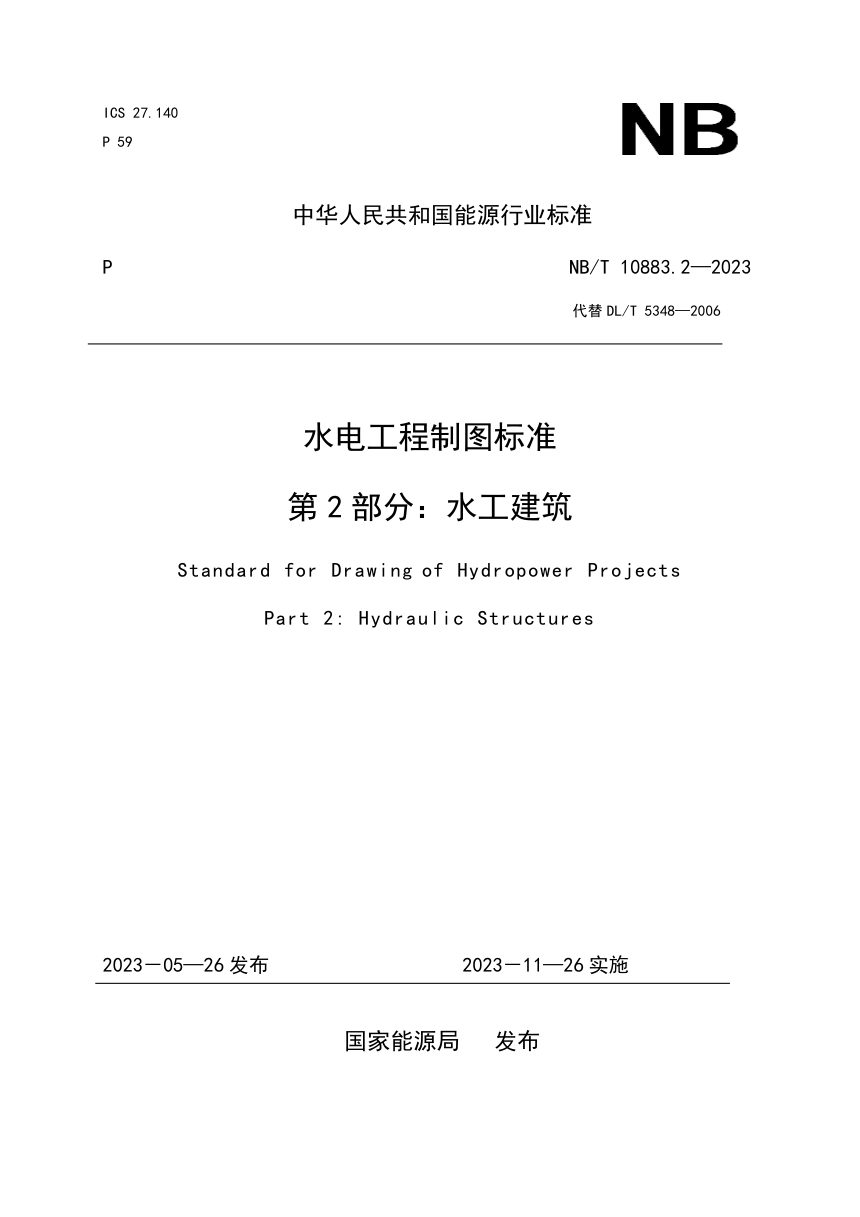

《水电工程制图标准 第2部分：水工建筑》NB/T 10883.2-2023

本标准适用于水电工程水工建筑各类图纸的绘制，覆盖工程规划图、布置图、岩土结构图、混凝土结构图、钢结构图、木结构图、砌体结构图、安全监测图、采暖通风与空气调节图、工程生产建筑图及水工建筑三维制图。本次修订在原标准基础上新增九个章次，并补充钢网架图、钢混组合结构图要求及部分图例，修订钢筋符号与原型观测仪器设备图形符号，删除水土保持有关制图规定。

新增章次与结构体系调整

本标准在原有框架上增加术语、布置图、岩土结构图、混凝土结构图、砌体结构图、安全监测图、采暖通风与空气调节图、工程生产建筑图、水工建筑三维制图等章。布置图按总布置、挡水和泄水建筑物、输水建筑物、发电建筑物、通航建筑物、导流建筑物分节；岩土结构图纳入开挖图、支护图、基础处理图、土石方填筑图；混凝土结构图涵盖坝体混凝土体形图、框排架结构图、钢筋图及钢筋表示图例。

关键技术内容修订

钢结构图增加钢网架图和钢混组合结构图有关要求，明确网架型式选择、节点详图和材料表内容，以及型钢混凝土、钢管混凝土、组合楼盖结构的节点绘制规定。钢筋图修订钢筋符号，增加预应力钢筋图一般要求，细化钢筋编号、尺寸标注、层次表示及简化画法。安全监测图将原型观测仪器图形符号改为安全监测仪器设备图形符号及代号，增加 GNSS 测量、柔性测斜仪、阵列式位移计、锚索测力计、分布式测温光纤等图形符号，取消交会点、沉陷点等不常用符号。

配套图例与执行要求

附录 A 至附录 E 分别规定工程规划图、水工建筑与施工、安全监测仪器设备、采暖通风与空气调节、建筑等图例，采暖通风与空气调节图例由原来 39 个增至 71 个。工程生产建筑图与国家标准《建筑制图标准》GB/T 50104、《建筑给水排水制图标准》GB/T 50106 配合使用。执行中如有意见或建议，寄送水电水利规划设计总院。
