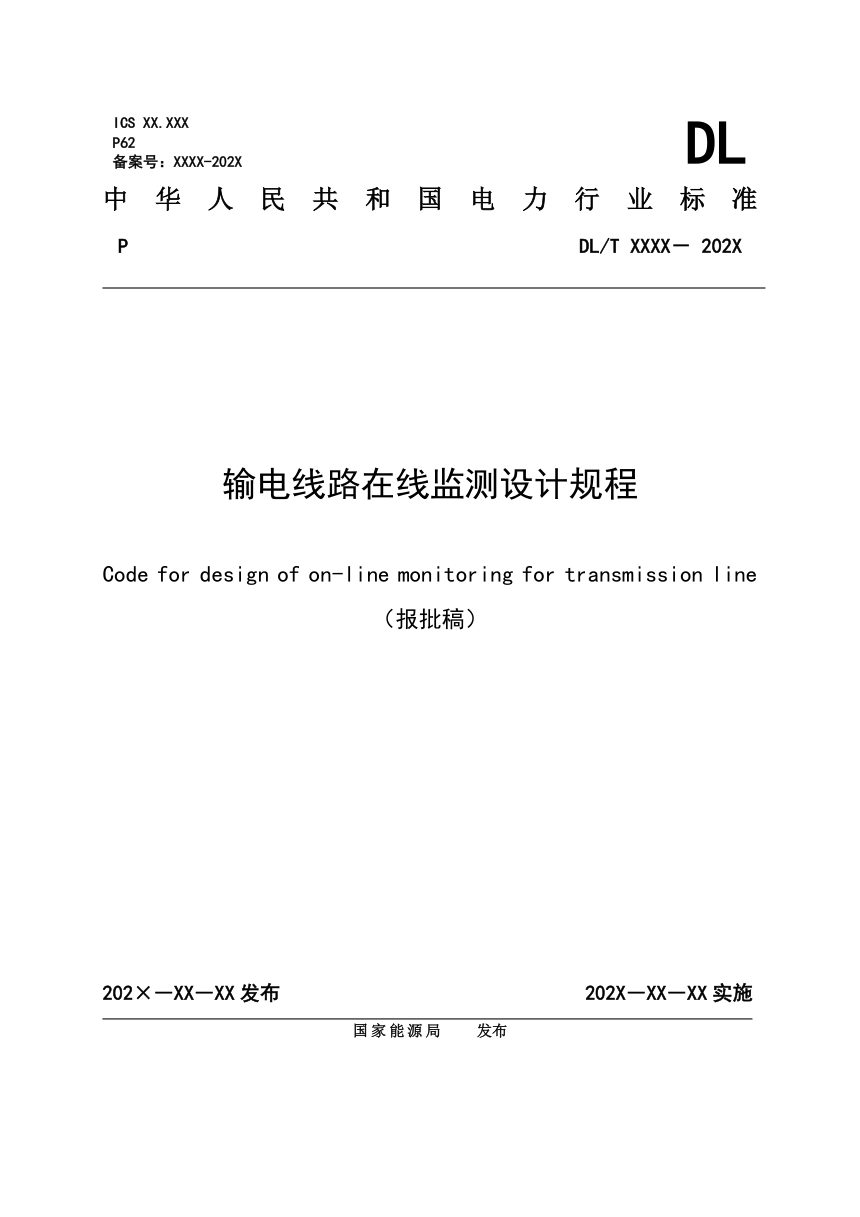

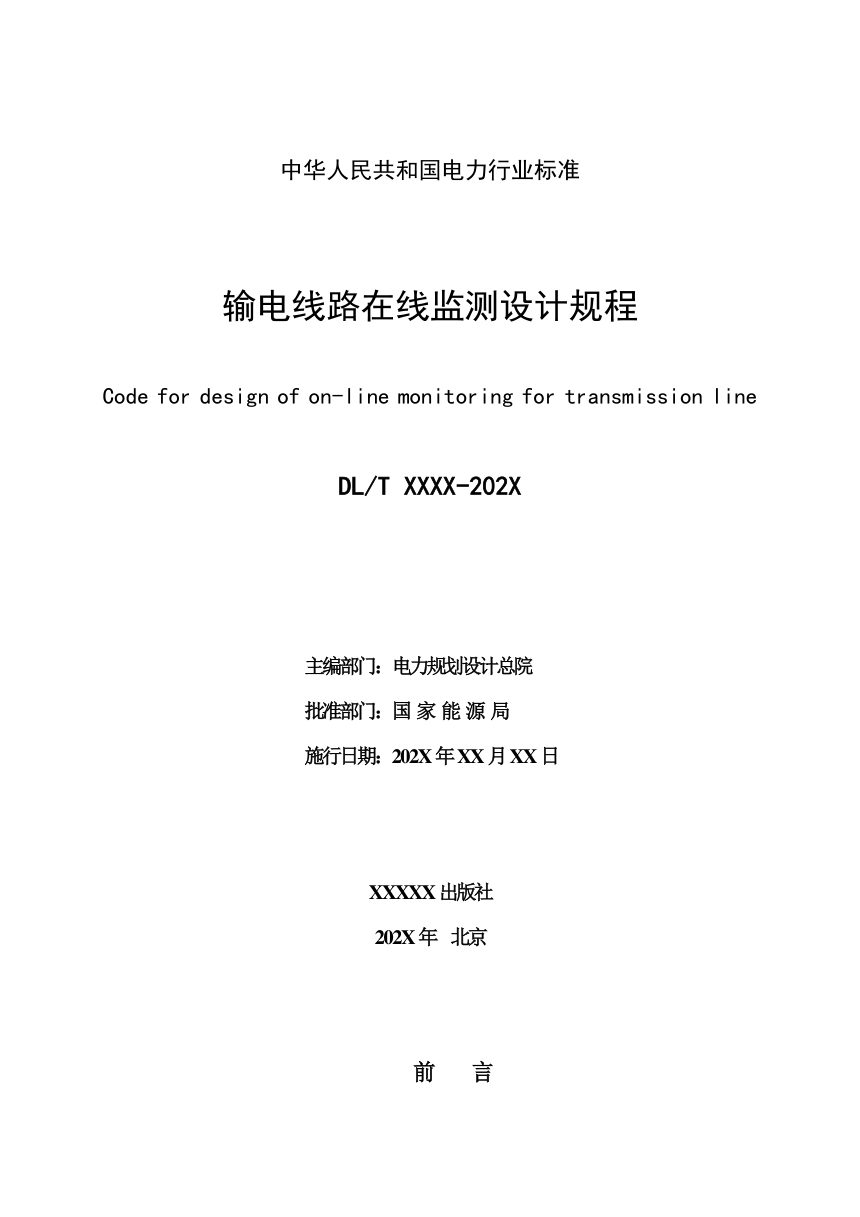

《输电线路在线监测设计规程》NB/T 10977-2022（报批稿）

本规程适用于220kV及以上架空输电线路在线监测系统设计，界定监测主站、监测装置、远传网络的系统构成，并按监测类型、布置原则、数据传输、设备配置、供电电源、安装、网络安全分章提出技术规定。条文以性能指标表和布点规则为主要表达形式，配套条文说明供理解使用。

监测对象与性能控制

在线监测分通道环境与线路本体两类，覆盖气象、导线温度、微风振动、等值覆冰、舞动、弧垂、风偏、现场污秽度、杆塔倾斜、图像、视频及分布式故障诊断共12类。分布式故障诊断应具备故障录波、区间与精确定位、雷击/非雷击及绕击/反击辨识，平均定位误差不大于300m，雷击辨识准确率不低于95%，绕击/反击辨识不低于90%，故障跳闸告警不超过5分钟、诊断告警不超过30分钟。光纤传感等新型装置须经论证证实稳定可靠、数据准确后方可选择采用。

布点与数据传输

布点以必要性为依据，结合路径、环境、气象、电压等级和重要程度统筹确定。无气象台站或盲区可布气象监测；中重冰区布等值覆冰；重污区布污秽度；易舞动区布舞动、图像、视频；大风或风偏跳闸频发区布风偏；采空区、沉降区布杆塔倾斜；雷电多发区布分布式故障诊断；耐热导线或动态增容大负荷区段布导线温度和弧垂。现场网络可采用WLAN、Zigbee等无线方式或工业总线、LAN、工业以太网等有线方式；远传网络依托电力专网或公网，公网接入应采用APN专网建立数据专线，同时具备两类资源时应作技术经济比较。

设备配置与供电

监测主站支持B/S或C/S架构，承担数据处理、装置管理、状态评估诊断、权限与日志管理，须提供多种报警方式和标准开放接口。监测装置应支持自动采集与受控采集，自动识别并剔除无效数据，图像循环存储不少于30天、视频不少于60分钟、其他数据不少于90天，防护等级不低于IP65，时钟24h走时误差小于1s、对时误差小于5s。杆塔上宜采用太阳能板加蓄电池，风资源丰富地区可用风光互补；导地线上宜采用感应取能、太阳能或高能电池，感应取能最小启动电流不大于50A，太阳能电池单独供电不少于30天，高能电池不少于3年；蓄电池寿命不低于4年，太阳能组件寿命不低于20年。

安装与网络安全

监测装置和通信设备安装应满足电气间隙与机械强度要求，不得影响线路运行检修、破坏杆塔结构或降低机械强度。导地线上采集单元质量宜小于2.5kg，微风振动采集单元小于1.0kg，分布式故障诊断终端总质量不宜超过5kg；塔上禁用塑料吸盘天线，线上禁用鞭状天线。主站宜部署于管理信息大区，与生产控制大区交互时设置横向安全隔离装置，装置经公共通信网络接入电力专网须符合相应安全防护要求。
