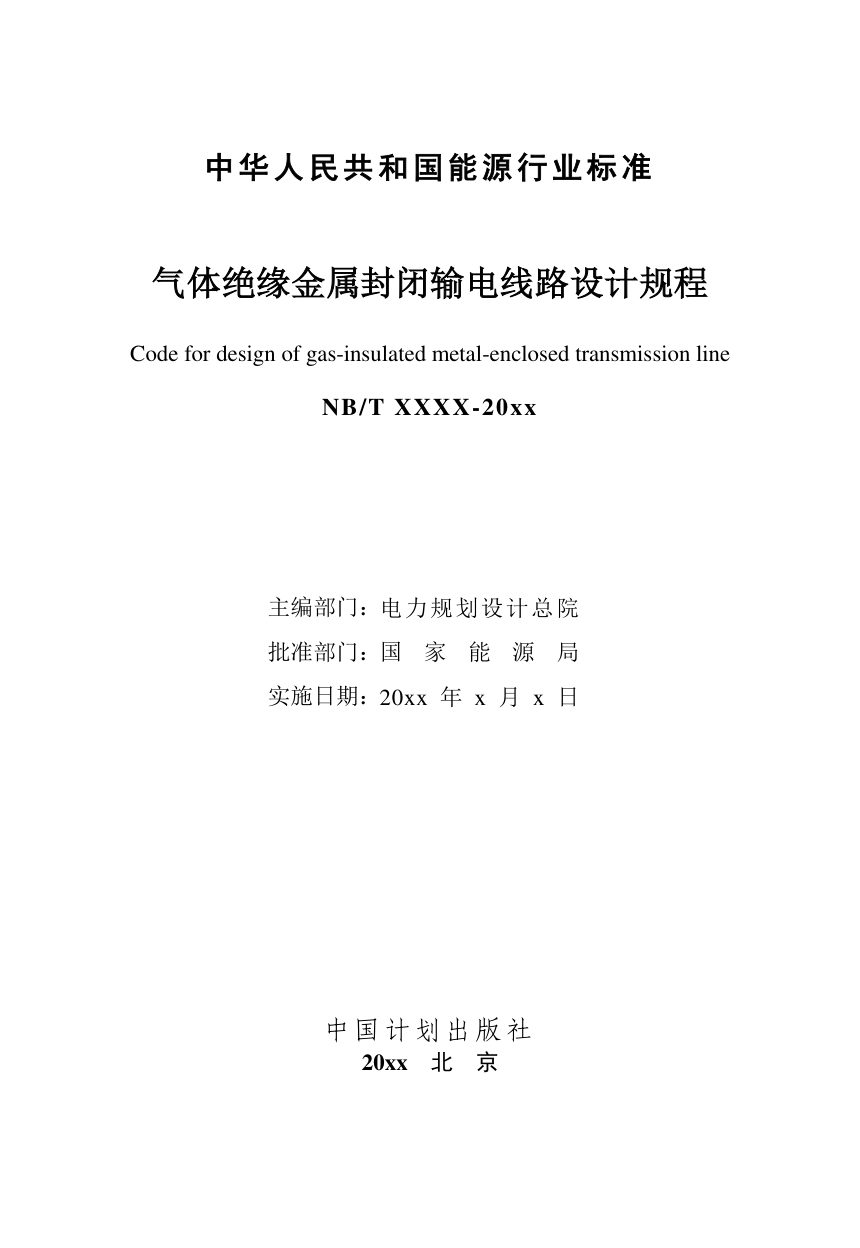

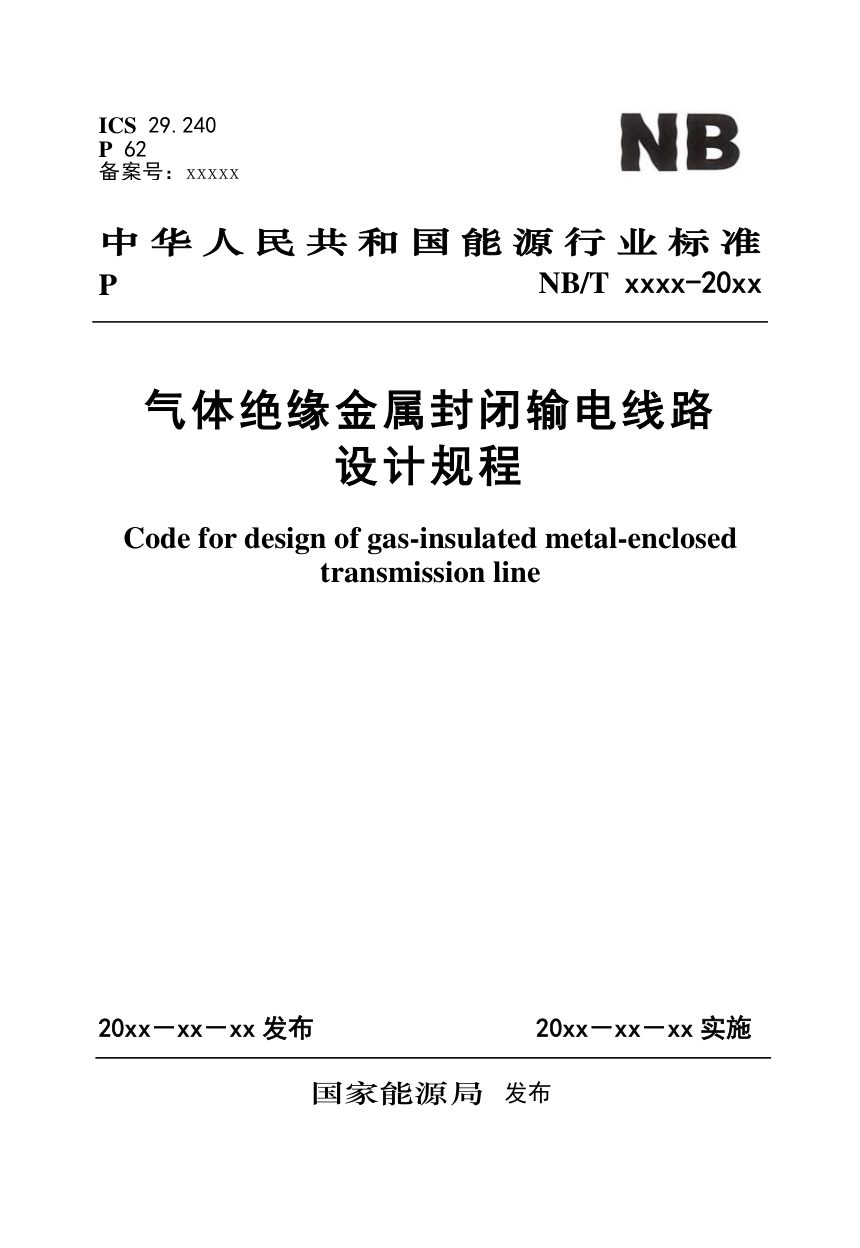

《气体绝缘金属封闭输电线路设计规程》NB/T 11935-2025（报批稿）

本标准针对交流110kV～1000kV气体绝缘金属封闭输电线路设计，覆盖场址路径、接线设备、布置、过电压保护与接地、二次系统、土建、附属设施及节能环保等环节，以标准单元、隔室划分、支架型式和通道净距等规定控制工程安全与可实施性。

适用范围与总体原则

本标准适用于交流110kV、220kV、330kV、500kV、750kV和1000kV GIL设计，其他电压等级可参考执行。设计应结合工程实际采用新技术、新工艺、新设备、新材料，推行数字化仿真、三维设计和标准化设计，并符合国家现行有关标准。

路径、敷设与设备选择

220kV及以上GIL与架空线连接宜设终端场，110kV不宜设。路径应避开不良地质地带和采动影响区，经过军事禁区、机场、保护区等须征得主管部门同意。敷设方式分架空、沟道和隧道，架空适用于地下水位较高或化学腐蚀液体溢流区域，沟道适用于建筑物内、厂区、城区等，但不适用于腐蚀液体溢流、载重车辆频繁经过及可燃粉尘弥漫的厂房，隧道适用于穿越城区、江河、道路、铁路。330kV及以上宜采用分相式，宜采用标准单元；额定短路热稳定持续时间330kV及以下宜取3s，500kV～1000kV宜取2s；隔室充放气时间不宜大于8h，与外部设备连接部位宜设单独隔室；两固定支架间至少设一个伸缩节。

布置与支架

隧道内GIL宜垂直排列，操作净距不宜小于250mm；沟道盖板宜高出地坪100mm，不应并行布置于其他管线正下方；桁架检修通道护栏高度不应小于1.2m，通道宽度不小于700mm～800mm。支架分固定、导向和滑动三类，高落差竖井宜上部一点固定、中间设导向支架、底部设液压支撑，导向支架固定位置应可调节以适应施工误差。

过电压保护、接地与二次系统

GIL绝缘水平应经计算确定，与架空线连接处应配避雷器。宜设两根明敷专用接地母线，能承受70%最大入地电流；外壳应采用多点接地，分相式外壳每隔一定距离设三相短接线，感应电压不应大于24V，故障条件下不应大于100V。220kV及以上保护应双重化配置，500kV及以上GIL段宜配差动保护，远方信号传输装置宜独立于差动保护通道。

土建与附属设施

隧道主体结构设计使用年限应为100年,沟道及架空支撑结构应为50年；安全等级不应低于二级，结构重要性系数不应小于1.0，特高压或重要输电线路工程不应低于一级、不小于1.1。隧道应采用机械通风，排风温度不宜高于40℃，应至少设一台同容量备用风机；人行通道一般照明平均照度不应小于15lx，GIL区域不宜小于50lx，疏散照明不应低于5lx、应急供电不小于1h；隧道内应设空气含氧量和SF₆浓度自动监测报警装置。
