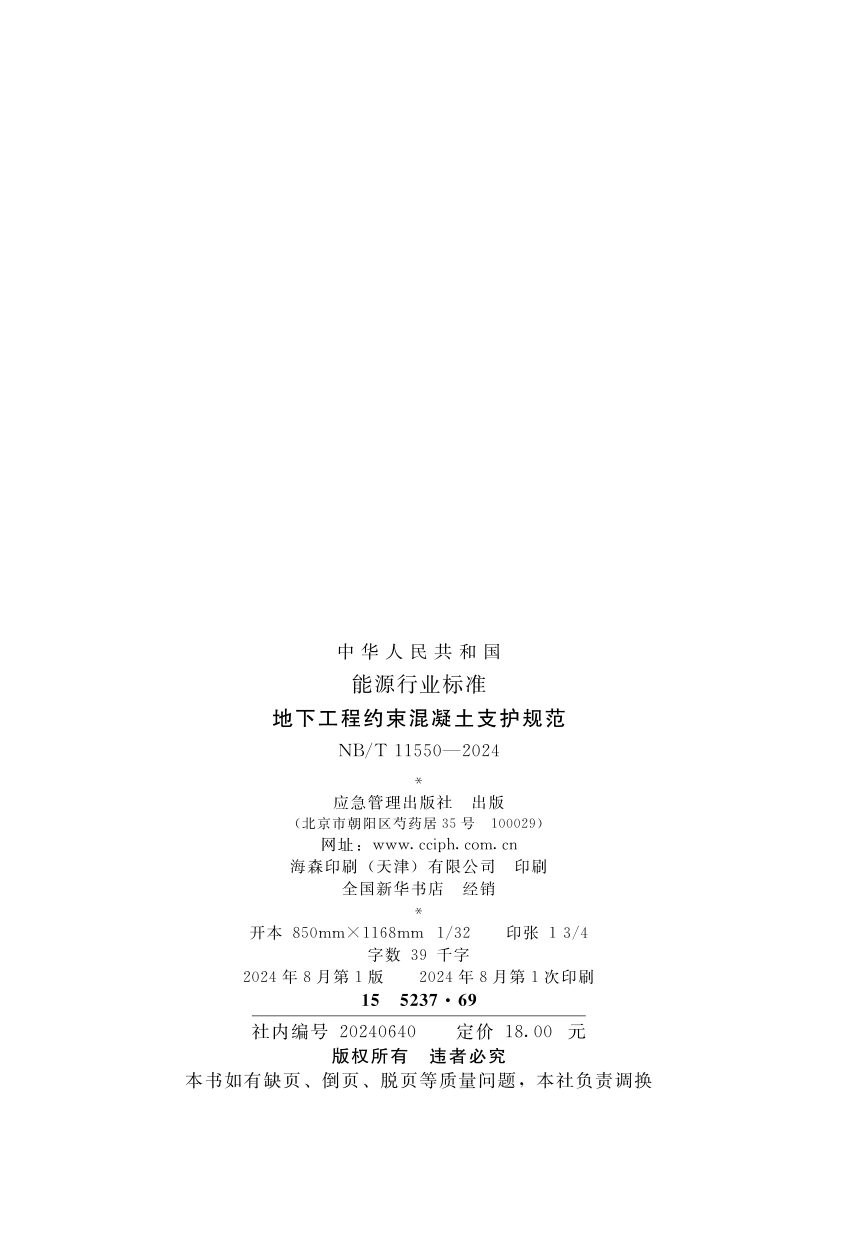

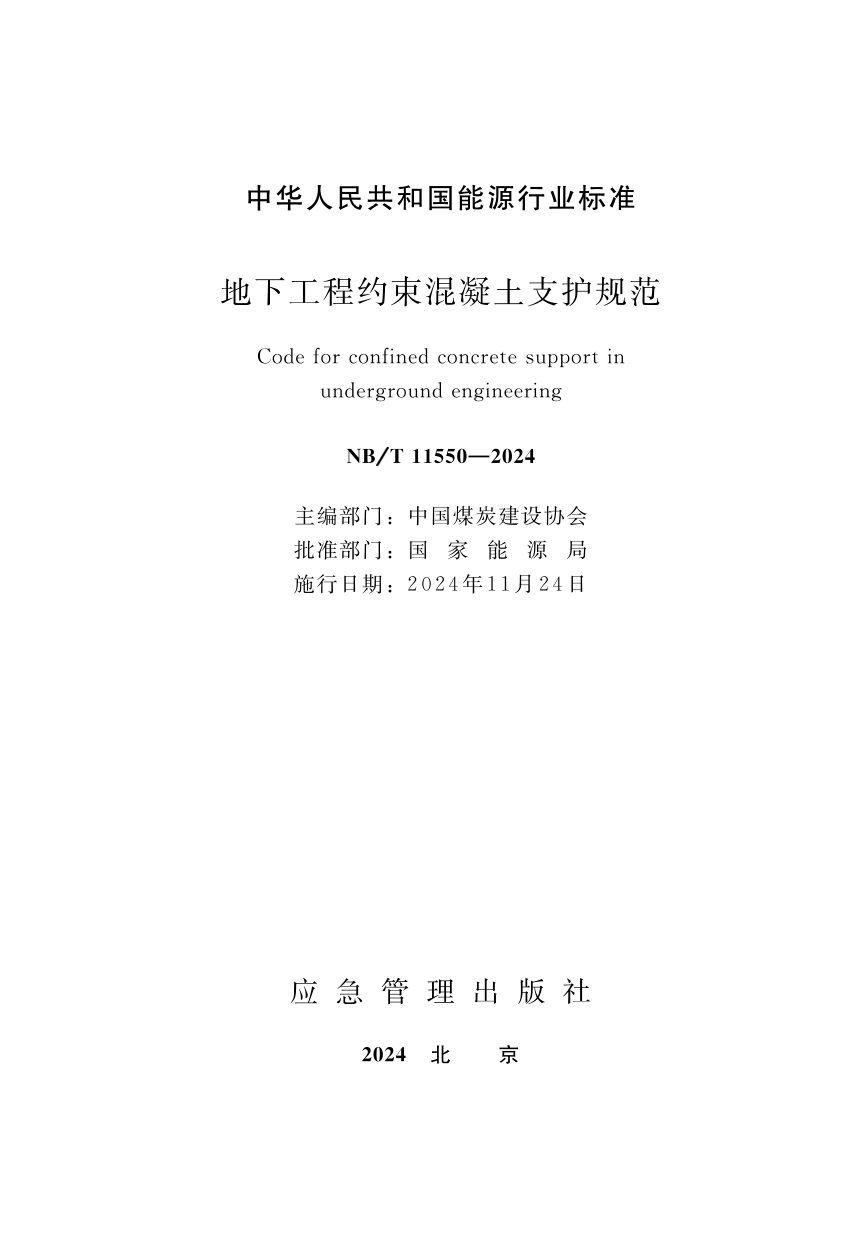

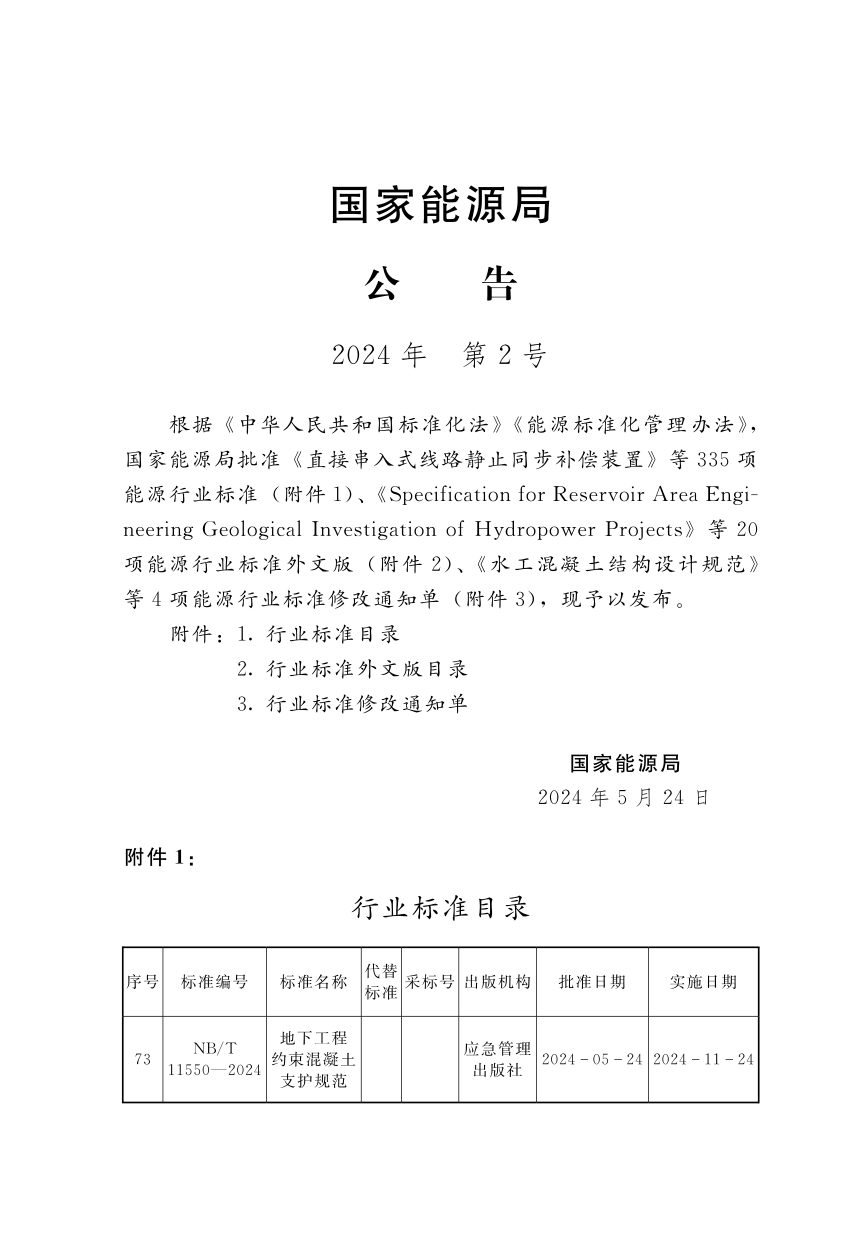

《地下工程约束混凝土支护规范》NB/T 11550-2024

本规范面向矿山井巷、交通隧道、水工隧洞等地下工程，规定约束混凝土支护的设计、施工、监测与验收要求，优先适用于需高强支护的重难点工程。约束混凝土构件由外部约束材料内填核心混凝土共同承载，本规范围绕拱架、节点、纵向连接、灌浆口及加强设计，构建从材料到验收的成套技术要求。

设计：拱架选型与量化参数

拱架分全封闭与非全封闭两类，地应力高、围岩差时宜用圆形、马蹄形或多心拱形；开挖宽（跨）度不足6 m时截面外径不小于150 mm、壁厚不小于8 mm，6 m及以上时外径不小于200 mm、壁厚不小于10 mm。拱架排距宜取800 mm～1200 mm，单榀分段不超过7节、每段长3 m～5 m，节点抗弯安全系数取1.3～1.5，让压节点环向让压变形量宜取100 mm～300 mm。

施工与监测：三道关键工序

拱架制作、架设与核心混凝土灌注是质量核心。单榀拱架架设后即与上一榀纵向连接，壁后充填由下向上、金属网搭接不小于200 mm；核心混凝土采用顶升灌注法，以排气孔流出2 kg～4 kg浆液为结束标识。监测每站设3个断面、间距不大于50 m，覆盖表面收敛、围岩内部位移及拱架受力，测点布置于拱腿、拱腰、拱肩、拱顶。

质量与验收：偏差控制与判定规则

拱架排距允许偏差±50 mm、轮廓±30 mm、竖立角度±5°；密实度自检采用敲击法，每10榀取一组试件做立方体抗压试验。验收涵盖实体质量、质量控制资料与观感质量，观感得分率需达70%及以上；返修加固后仍不满足使用要求的工程严禁验收。
