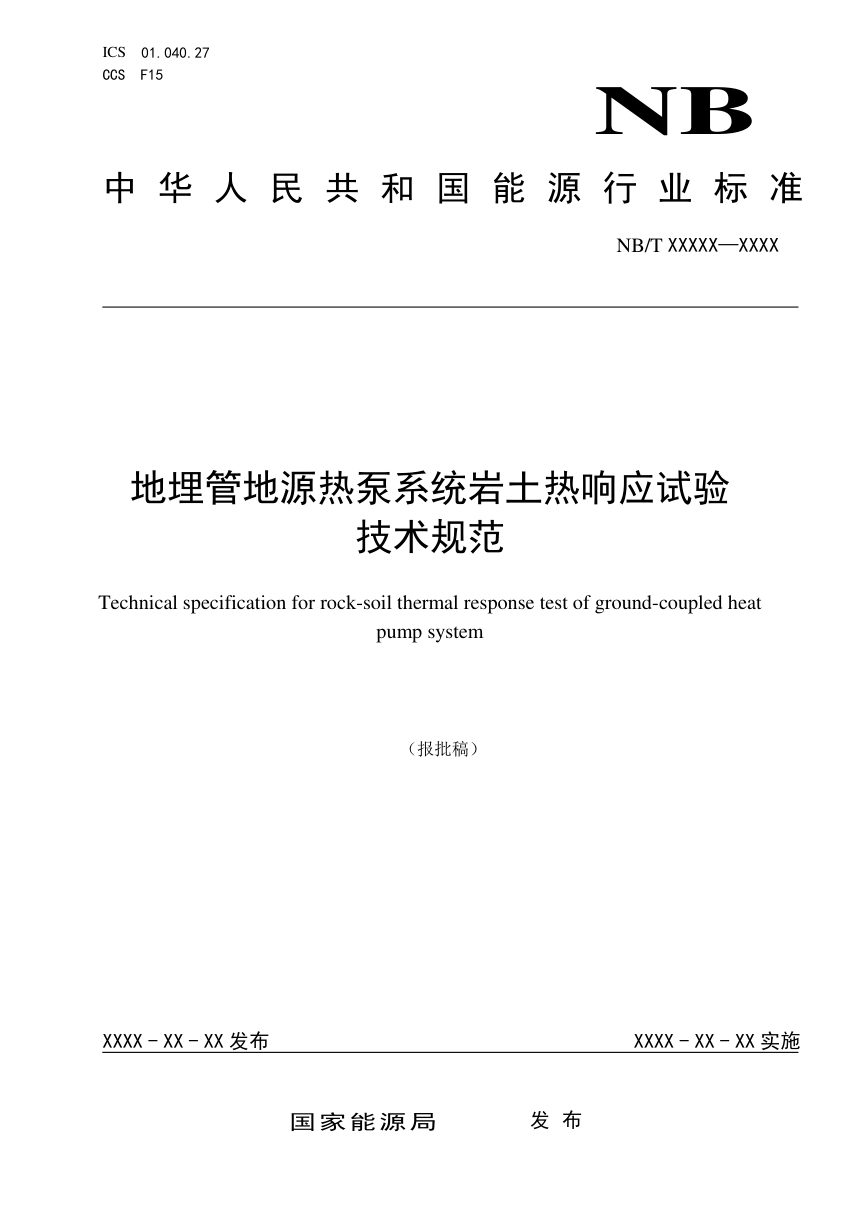

《地埋管地源热泵系统岩土热响应试验技术规范》NB/T 11965-2026

本规范针对浅层竖直地埋管地源热泵系统建设前的岩土热响应试验，统一了测试设备、测试过程、数据分析及报告编制要求，适用于测试孔布设、岩土初始平均温度测定与换热能力评价，解决此前试验方法不一、数据可比性差的问题。

测试方法与适用情形

岩土初始平均温度测试可采用布设传感器法、水温平衡法或无功循环法；岩土换热测试应进行稳定热流测试，可增加稳定工况测试。稳定热流测试宜进行两次不同负荷试验，单U型埋管大负荷取60W/m～70W/m、小负荷取30W/m～40W/m，双U型埋管大负荷取70W/m～80W/m、小负荷取40W/m～50W/m。

测试过程控制指标

岩土换热测试持续时间不宜小于72小时，采用稳定热流测试时出水温度连续12小时变化不大于1℃后再持续不少于12小时，稳定工况测试时出水温度连续12小时变化不大于0.5℃后再持续不少于24小时。地埋管内流速不宜小于0.2m/s，数据记录间隔不应大于10分钟。加热功率与流量测量误差均不应大于1%，温度测量误差不应大于0.2℃，加热功率偏差不应大于±0.2kW，供水温度偏差不应大于±0.2℃。测试孔施工完成后，原浆或土砂回填宜静置不少于2天，灌注水泥砂浆回填宜静置不少于10天。

数据分析与成果输出

稳定热流测试分析岩土平均导热系数、热扩散系数和地埋管单孔换热功率；稳定工况测试分析单孔换热功率和单位延米换热量。数据计算可采用线热源模型或柱热源模型，导热系数求解可用最小方差法或曲线拟合法。测试报告应包含项目概况、地质条件、测试设备与流程、测试内容与参数设置、测试结果、结论及建议，附录D给出了方案与报告提纲供参照。
