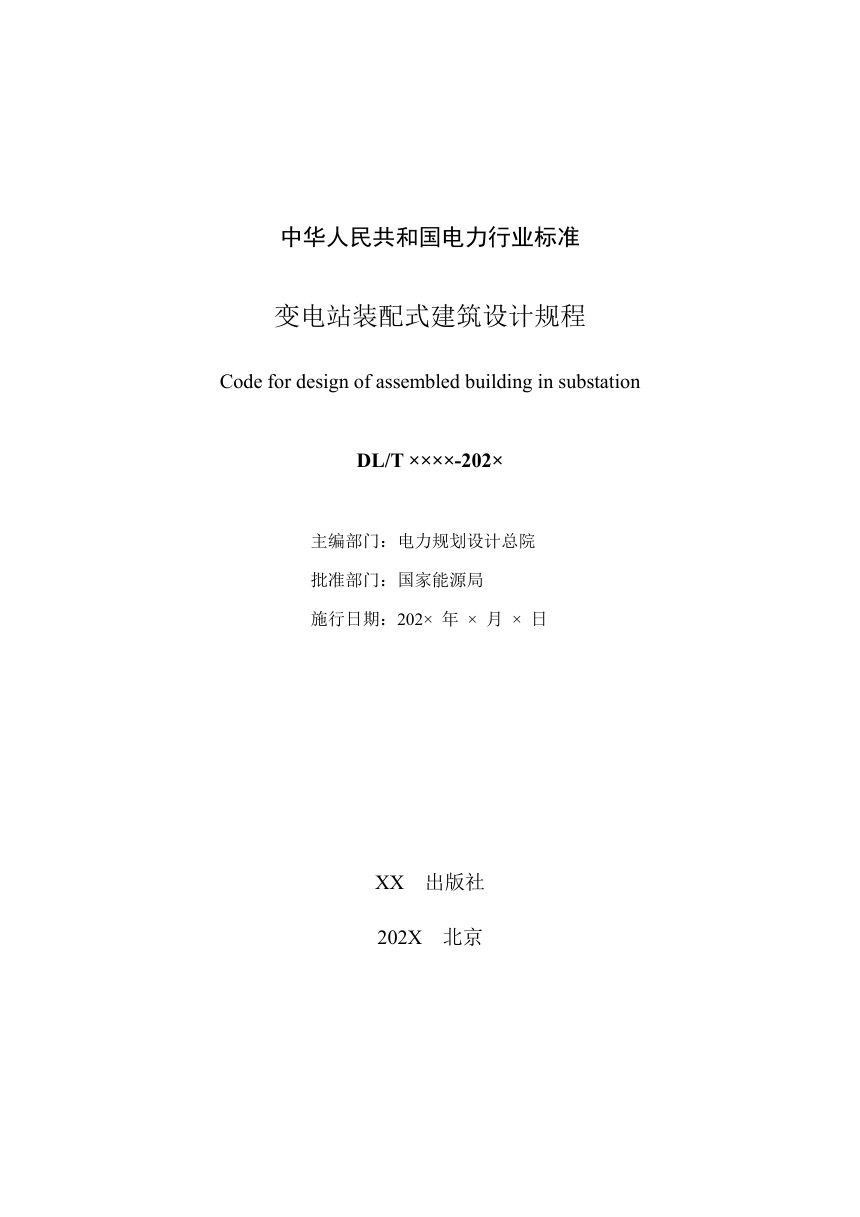

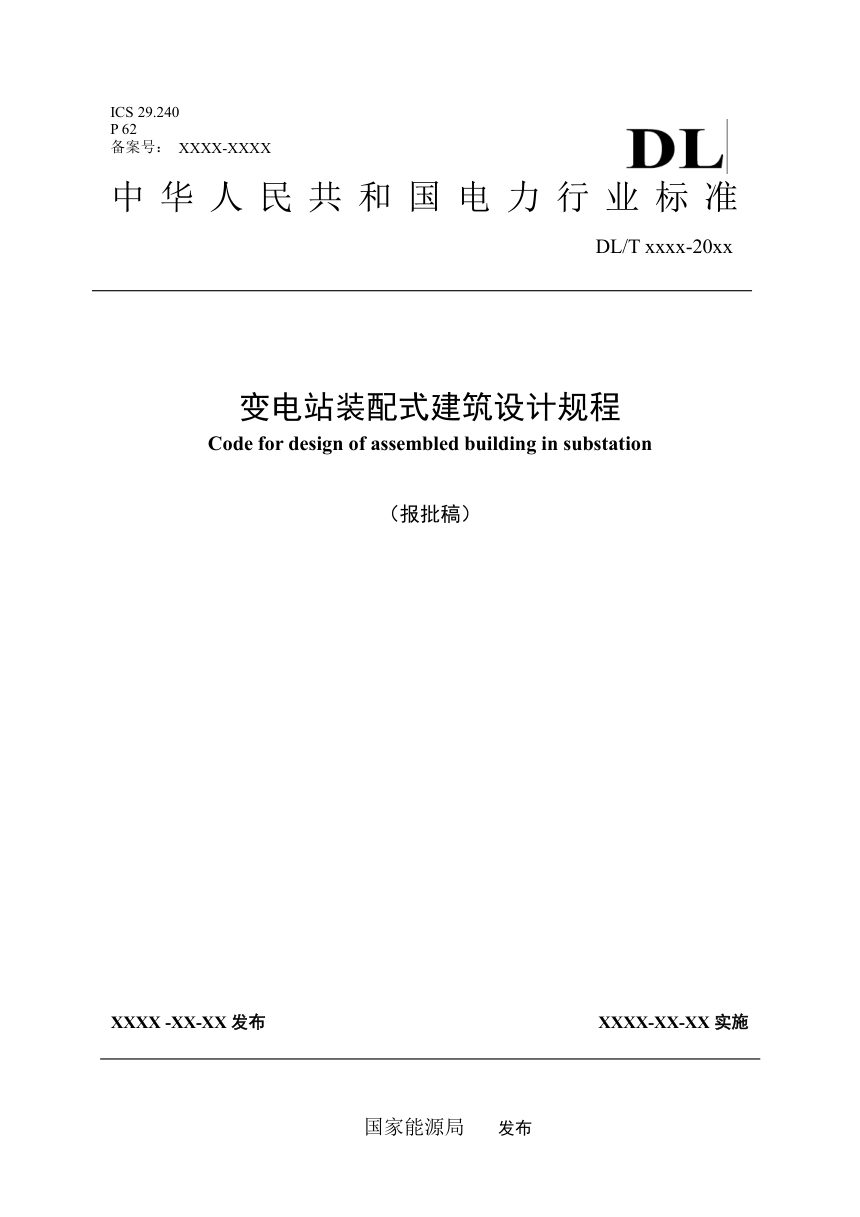

《变电站装配式建筑设计规程》NB/T 12032-2026（报批稿）

本规程针对35kV及以上变电站的装配式钢结构与混凝土建筑，统一设计与结构技术要求。以“标准化设计、工厂化生产、装配化施工”为主线，统筹建筑、结构、围护、集成与节能，规范模数协调、构件连接与协同深化，控制现场湿作业与焊接量。

适用范围与结构选型

适用于35kV及以上变电站装配式钢结构建筑和装配式混凝土建筑，涵盖建筑设计及结构设计。结构体系可按功能、高度与抗震设防烈度选用框架、门式刚架或排架；8度及以上可采用隔震或消能减震。门式刚架限房屋高度不大于18m、高宽比小于1，起重量不大于20t的A1～A3工作级别桥式吊车等单层建筑。

建筑与结构技术要点

建筑设计执行模数协调：开间、柱距、进深、跨度、门窗洞口宜采用2nM、3nM水平扩大模数，层高与洞口高度采用nM，节点接口采用nM/2、nM/5、nM/10。钢构件连接宜用螺栓，梁柱可全螺栓半刚性连接；柱脚可采用埋入式、插入式、外包式，6、7度且高度不超过30m时可用外露式。屋面板宜用钢筋桁架楼承板或压型钢板底模混凝土板，地下电缆夹层须现浇。钢结构除锈等级宜达Sa2.5，防火涂料与防腐涂料须相容匹配。

围护、集成与节能

围护墙体可采用轻钢龙骨板材、条板（大板）或金属板组合系统，优先选用复合墙板集成墙体；50年重现期风荷载或多遇地震下外墙板不得开裂脱落，层间位移角达1/100时不得掉落。集成设计要求设备管线与预制构件预留预埋协同，禁止安装后凿剔开孔；预制构件生产前须完成二次深化设计。节能方面，外门窗10Pa压差下每小时每米缝隙渗透量不大于1.5m³、每小时每平方米渗透量不大于4.5m³，恒温恒湿金属围护系统每平方米不大于1.2m³，并须控制热桥、设置隔汽层。
