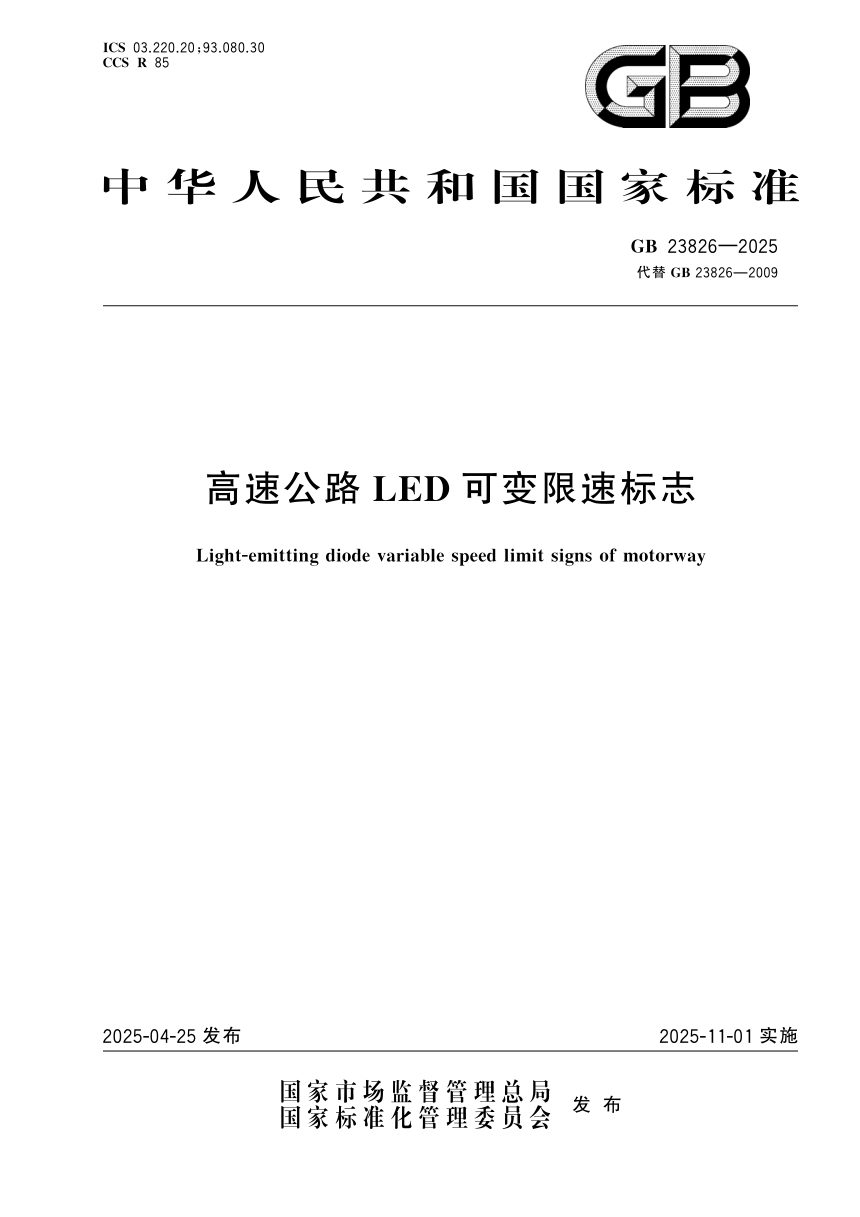

《高速公路LED可变限速标志》GB 23826-2025

本文件代替GB 23826—2009，规定高速公路LED可变限速标志的组成、分类与型号、技术要求、试验方法、检验规则及标志包装运输贮存，适用于此类产品的生产与质量检验，2025年11月1日实施。本次修订新增静态/动态视认距离术语，增补偏差角、屏体亮度、功率因数、电磁兼容、耐低温存储、防雷过压保护等内容，并改动机箱颜色、视认距离、防护等级、通信接口、环境适应性能及结构尺寸等条款。

产品构成与分类

可变限速标志由屏体、控制器、电源、机箱组成，屏体含像素、控制电路与支撑底板。按显示图形外圈直径分为φ800、φ1000、φ1200、φ1400、φ1600 mm五种，按环境温度适应等级分S1至S6六型，适用温度范围各异。型号包含产品代号、外圈直径、环境温度适应等级与设计顺序号。

关键指标与性能门槛

单粒LED在额定电流下的法向发光强度、半强角与偏差角须符合规定；LED平均无故障时间不小于规定值。红色法向最大亮度不小于3100 cd/m²，黄色不小于7440 cd/m²；视认角不小于30°，静电视认距离与动态视认距离分别达标。交流供电功率因数不小于规定值，防护等级不低于IP65，隧道环境应为IP66。结构须承受规定风速风压，形变量不超限。

试验、检验与质量判定

试验分光电性能与其他项目条件，涵盖材料、结构尺寸、外观、色度、亮度、视认性能、像素均匀性、功率因数、电气安全、电磁兼容、机械力学、通信接口、环境适应性、可靠性及功能要求，含浪涌、静电放电、射频辐射、电快速瞬变脉冲群抗扰度试验。检验分型式检验与出厂检验，型式检验覆盖全部项目，电气安全不合格即判该批不合格；批量不大于规定台数逐台出厂检验，大于规定台数随机抽检，返修次数不超过规定次数。
