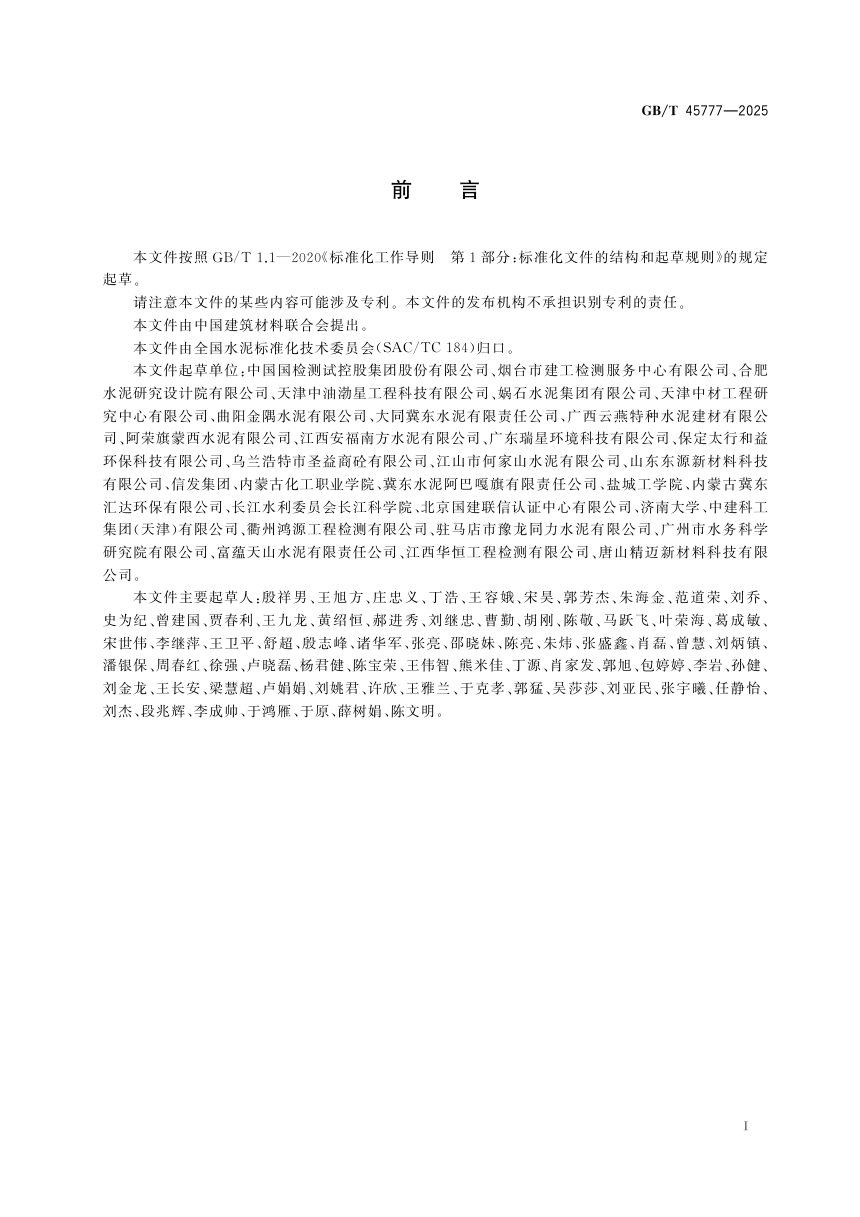

《水泥中石膏掺量评估方法》GB/T 45777-2025

本文件为推荐性国家标准，给出水泥中石膏掺量的评估原理、仪器设备、试验样本、试验方法、评估过程、生产调控与评估报告要求，适用于通用硅酸盐水泥，其他品种参照使用。方法以固定原材料按不同石膏掺量开展小磨试验，测试凝结时间、水化热、强度、胶砂干缩率及与减水剂相容性，据此确定最佳石膏掺量，并通过大磨水化放热曲线一致性比对调控生产。

试验设计

试验样本数量不低于6个，相邻样本三氧化硫含量差值受控，样本间三氧化硫含量极差有下限要求，比表面积极差不大于20平方米每千克；除石膏掺量外，各样本组分应基本相同，用标准试验小磨共同粉磨制备。

评估方法

设图像评估法与数学拟合评估法两条路径。图像法以石膏掺量为横坐标、物理性能值为纵坐标作折线图，取性能最大或最小值对应掺量为最佳掺量；若图中无拐点应增大三氧化硫极差重做，出现近似水平线应增加样本数。数学拟合法剔除异常值后剩余样本不少于6个且剔除量不超过总量四分之一，R²不小于0.8，按拟合系数计算最佳掺量。评估所得最佳掺量对应三氧化硫含量须满足相应水泥产品标准。

生产调控

取同一品种大磨水泥按相同方法测水化热并绘制放热曲线，与小磨试验曲线比对一致性；一致性较差时调整石膏掺量、石膏种类、出磨水泥温度或水泥细度中的一项或多项，使两条曲线趋于一致。

报告要求

评估报告应载明石膏种类及来源，熟料、石膏与混合材料的三氧化硫含量，样本数量及对应三氧化硫含量与石膏掺量，评估参数及龄期，评估方法，最佳石膏掺量，以及试验所得物理性能值。
