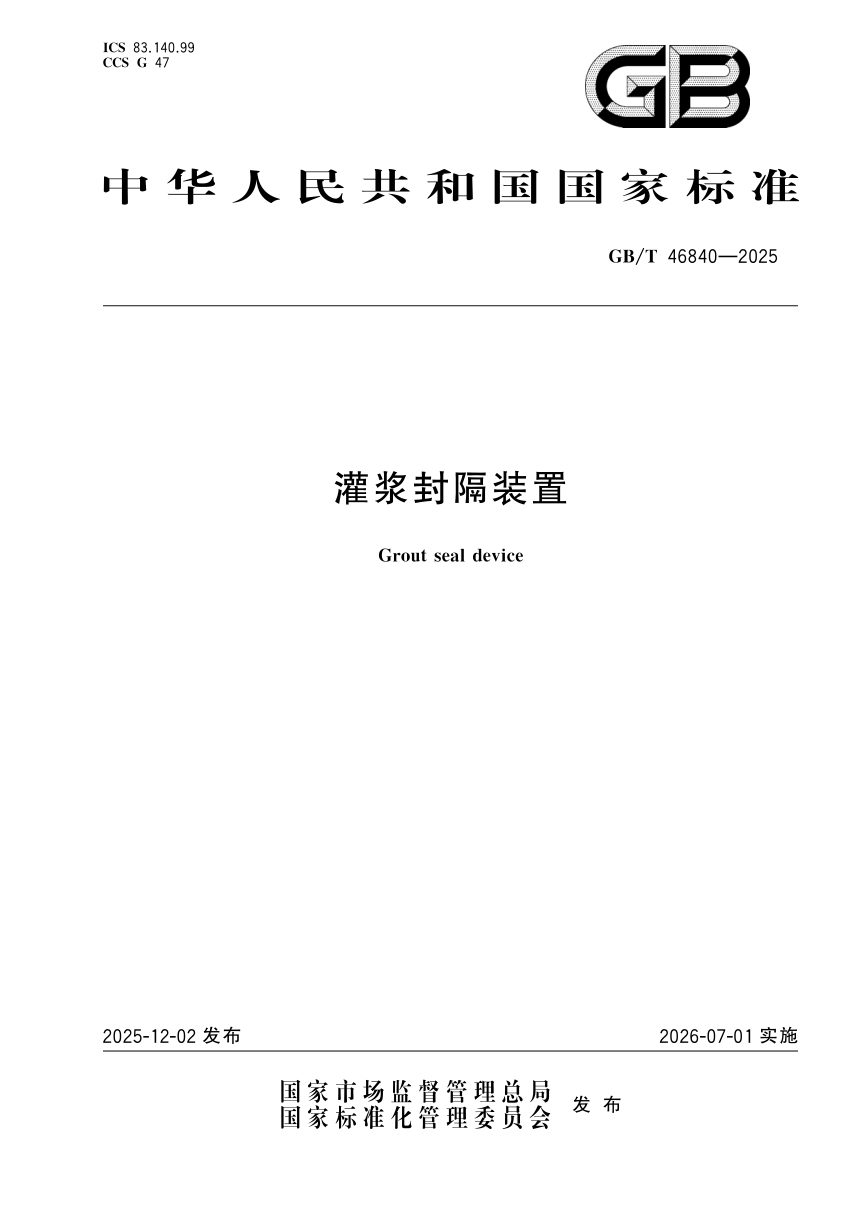

《灌浆封隔装置》GB/T 46840-2025

本标准面向水上或水下结构物用灌浆封隔装置，确立其分类、结构、标记与规格体系，规定外观质量、尺寸公差、性能指标、检验规则、标志包装及现场保护与验收要求，并配套模拟密封、充压、安全系数、落桩滑桩、拔桩等试验方法，覆盖设计、生产、检验和使用环节。

分类与结构

装置分主动与被动两类。主动灌浆封隔装置经充压系统向弹性体环形空腔充入水或气体，使其膨胀完成灌浆段密封，由钢质固定组件、弹性体、充压管线、快速插拔接头、止回阀、阀块、爆破片与浸胶帘子布构成。被动装置靠自身结构受力形变密封，Ⅰ类由固定组件、弹性体与浸胶帘子布组成，Ⅱ类由固定组件、弹性体与膨胀体组成。标记按类型代号、名称代号、本文件编号、钢桩或插尖外径、设计灌浆间隙及设计压力或工作压力排列。

性能与试验

弹性体、浸胶帘子布、钢材、爆破片、止回阀分别规定材料性能，钢材不低于规定等级。主动装置模拟密封水泥浆试验漏水量须小于理论灌浆体积的规定比例，充压试验压力取设计压力倍数，安全系数不小于规定值；被动装置须经模拟落桩、滑桩、拔桩及密封能力保持试验，割断后漏水量仍应小于理论灌浆体积的20%，膨胀体体积膨胀倍率不小于规定值。工作压力与设计压力分别按附录A、B计算。

检验与现场

检验分型式检验与出厂检验。主动装置出厂检验外观质量、尺寸公差与充压试验，被动装置出厂检验外观质量、尺寸公差与模拟密封水泥浆试验，外观与尺寸逐件检验。产品应附合格证书、出厂检验报告与安装使用说明书，弹性体用泡沫纸保护并分区装入专用木箱。贮存环境干燥通风，远离酸碱、油类及热源，贮存期不超过规定年限。安装前后须防护，主动装置安装后按设计压力作充压性能检验，合格后再装爆破片。
