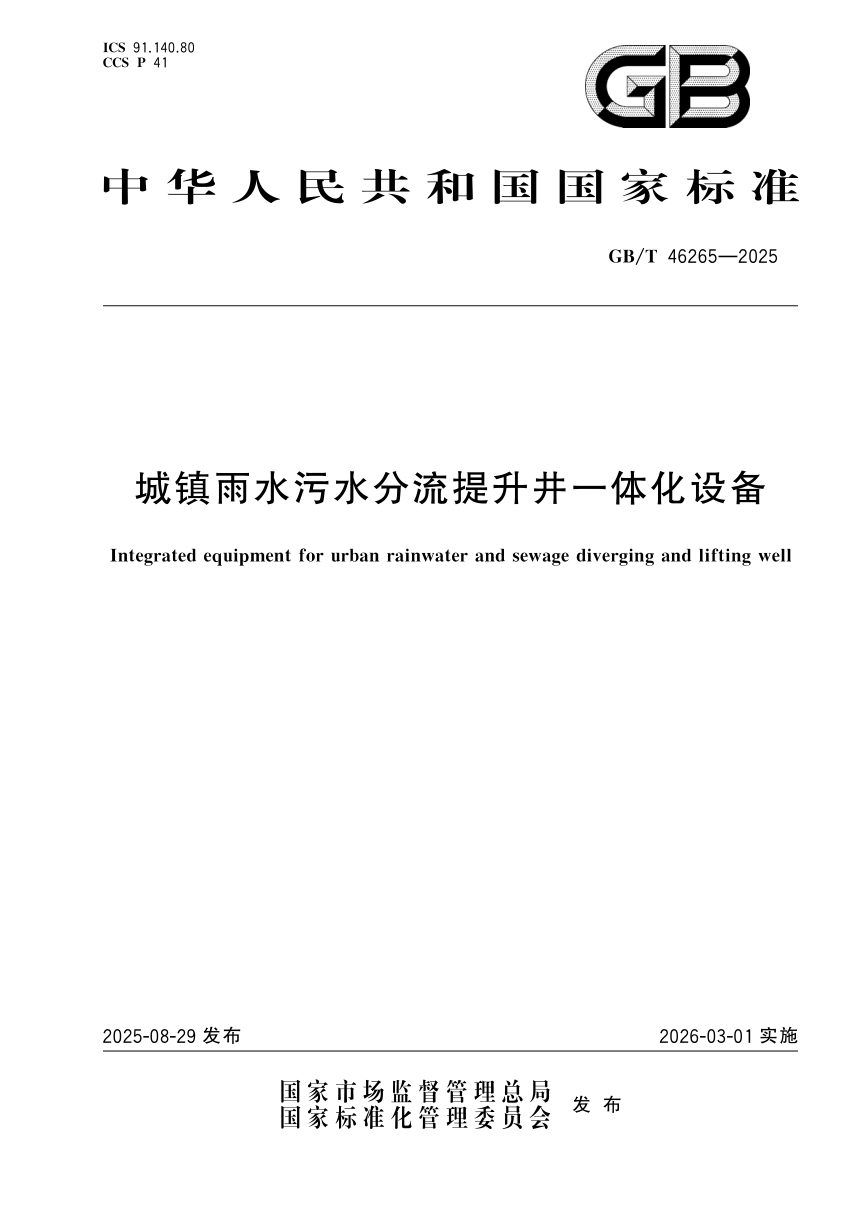

《城镇雨水污水分流提升井一体化设备》GB/T 46265-2025

本标准为城镇雨水污水分流提升井一体化设备的首部国家标准，明确了设备的组成、分类与标记、材料、结构、性能、控制功能及检验规则，适用于其设计、制造和检验。核心是把污水截流与雨水排放的切换逻辑，落到设备构造、材质和自动控制上。

设备构成与分类

设备由井筒、潜污泵及管道、控制闸门、格栅、液位计、流量计、通风装置和控制柜集成，可按需配置雨量计、水质在线监测传感器和照明装置。按筒体材质分为玻璃钢设备和高模量聚丙烯设备两类，型号标记涵盖材质、筒体公称尺寸、井筒高度、潜污泵台数和最大截流量。

结构与材料约束

玻璃钢筒体公称尺寸不大于4000mm、高度不大于10000mm；高模量聚丙烯筒体公称尺寸不大于3500mm、高度不大于8000mm。筒体须进行承载力和抗浮验算，附录B、C分别给出验算方法。顶盖人孔直径不小于800mm，底座应沿圆周均匀布置不少于4个灌浆孔，检修平台活荷载取3.0kN/m²。与水接触的金属件普遍要求防腐性能不低于06Cr19Ni10不锈钢。

控制逻辑与运行功能

设备依据雨量、降雨强度、悬浮物与化学需氧量水质参数、截流液位和排放液位四类信号，自动切换潜污泵与控制闸门的启闭：达到截流条件时启泵截污、闸门关闭；达到排放条件时停泵、闸门开启。排放水体水位达警戒液位时闸门自动关闭以防倒灌。潜污泵须配置同性能备用泵并自动轮换、故障切换，主控制器或液位传感器故障时水泵仍应正常工作。

性能与检验要求

井筒组装后须做满水试验，无渗水变形；压力管道在1.5倍设计压力且不低于0.6MPa下持压，无可见渗漏。设备连续运行不少于8h，噪声昼间不超过70dB(A)、夜间不超过55dB(A)。控制柜室内防护等级不低于IP54、室外不低于IP55，远程监控须支持参数修改与液位超限、设备故障、盖板非法开启等报警。本标准自2026年3月1日起实施。
