《超高性能混凝土非承重构件性能试验方法》GB/T 45594-2025

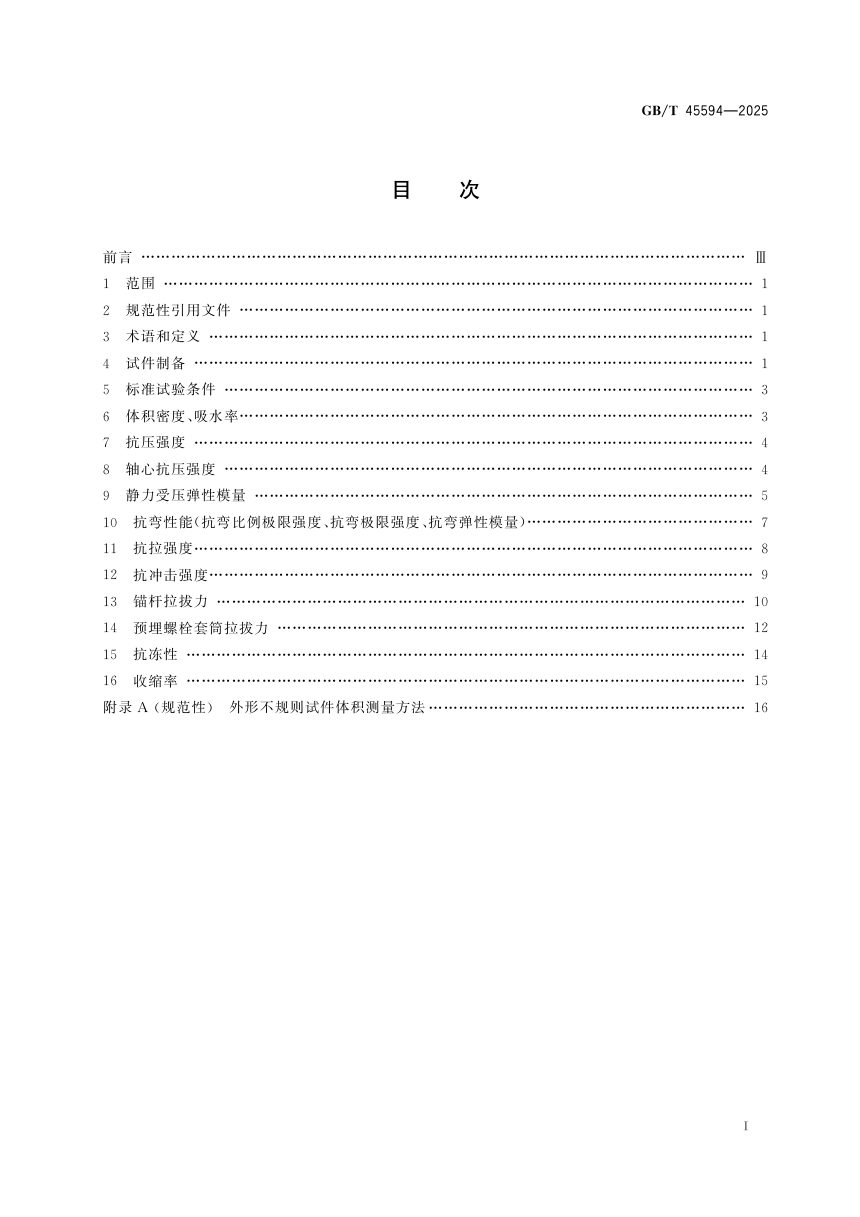

本标准面向超高性能混凝土非承重构件，统一了体积密度、吸水率、抗压与轴心抗压强度、静力受压弹性模量、抗弯性能、抗拉强度、抗冲击强度、锚杆及预埋螺栓套筒拉拔力、抗冻性、收缩率等系列性能的试验方法，适用于建筑物或构筑物非承重部位及景观工程用UHPC构件。标准自2025年11月1日实施，核心在于规范试件制备与各性能指标试验，为材料及构件性能评价提供统一方法。

试件制备的两种路径

试验用试件宜采用试验板/块法，在与构件相同环境条件、配合比、成型工艺和养护方式下制作试验板或试块后切割，切割部位距板边缘不小于50mm，且不得损伤试件。也可直接从构件上切割制样，切割部位距构件边缘同样不小于50mm。试件两个表面应平整且相互平行，相邻表面垂直；受压类试件受力方向根据制品实际受力情况确定。若无法切出标准尺寸，试件尺寸另有规定。浇注工艺制作的抗压强度、轴心抗压强度、静力受压弹性模量试件也可采用模具成型。

试验条件与体积密度、吸水率

标准试验条件为温度20℃±5℃、相对湿度65%±20%。体积密度与吸水率试验先将试件在60℃±5℃下干燥48h±0.5h，冷却至室温称干质量m1；外形规则试件按边长与厚度计算体积，外形不规则试件按附录A方法测量；再浸水48h±0.5h后称饱水质量m2，据此计算体积密度和吸水率，分别修约至0.1g/cm³和规定精度。

力学性能试验要点

抗压强度与轴心抗压强度试验以1.2MPa/s~1.4MPa/s匀速加载至破坏，结果取3个试件算术平均值，单个测值与中间值偏差超15%时取中间值，两个超差则试验无效。静力受压弹性模量试验采用3块试件一组，先测轴心抗压强度确定控制荷载，以基准应力0.5MPa持荷60s，再加荷至轴心抗压强度1/3对应荷载P1持荷60s，反复预压至少两次后记录变形；两侧变形差与平均值之比大于20%时须重新对中，无法减小则无效。

抗弯、抗拉与抗冲击

抗弯性能包括抗弯比例极限强度、抗弯极限强度和抗弯弹性模量，采用双点加荷方式，每组4块试件中2块模板面朝下、2块朝上，加载至破坏并记录荷载-挠度曲线，破坏断面落在双点加荷头之外时按规定取舍或判定无效。抗拉强度试件中部为等截面区，过渡半径不小于规定值，测量区长度按要求标定，以规定速度加载至破坏，破坏断面落在测量区之外时按规则取舍。抗冲击强度采用摆锤式冲击试验机，冲断试件所耗能量应控制在摆锤最大能量的20%~80%，结果取算术平均值。

锚固件拉拔力与耐久性

锚杆拉拔力试验使用带钢衬板和U形固定夹的加载夹具，锚杆与拉拔方向同轴，加载至试件破坏或钢筋屈服，记录最大荷载及粘结盘尺寸、锚杆规格、破坏形式。预埋螺栓套筒拉拔力试验方法类似，须记录套筒外径、公称直径、长度、埋入深度及破坏形式。抗冻性采用自动冻融试验，-20℃±2℃气冻与20℃±5℃水融为一次循环，按规定或极限冻融循环次数观测起层、剥落等破坏现象。收缩率试验将试件浸水24h±0.5h测标线长度L1，再60℃±5℃干燥48h±0.5h冷却后测L2，据此计算收缩率。
