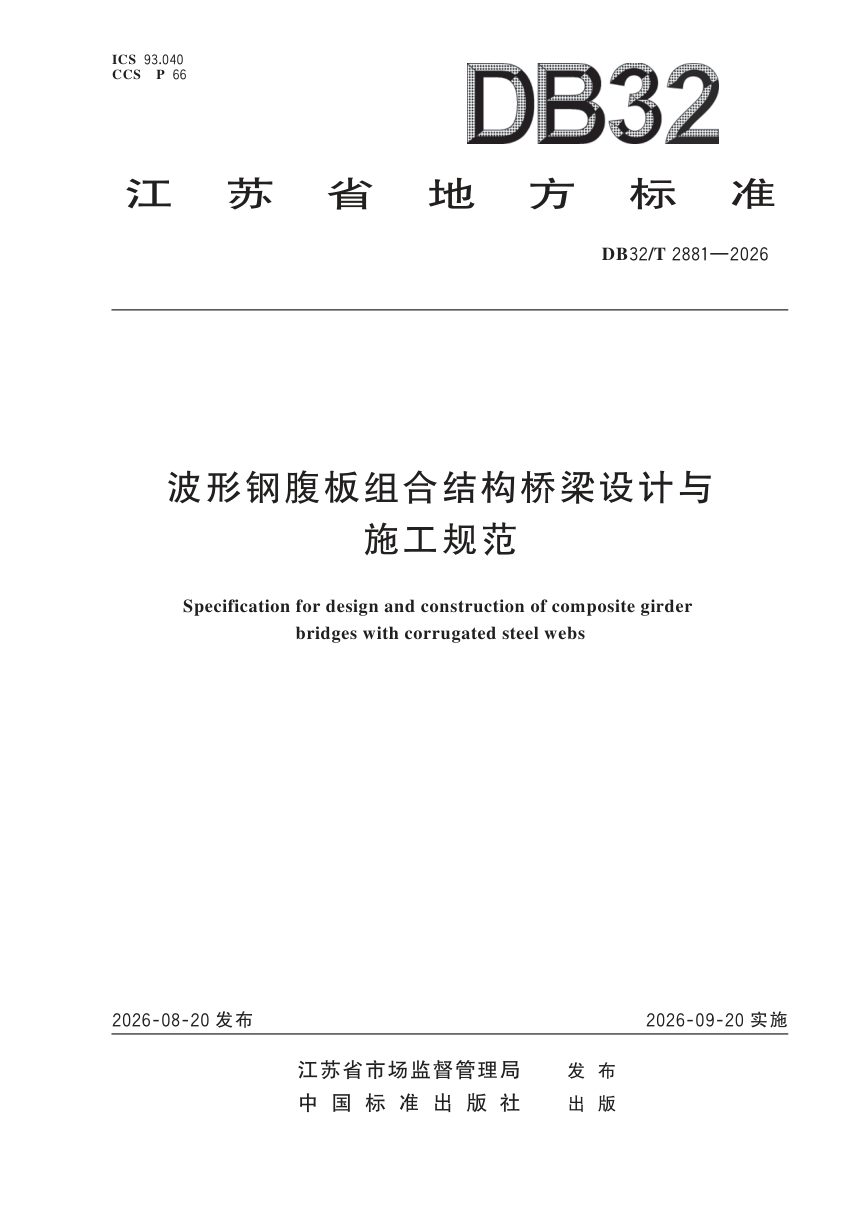

江苏省《波形钢腹板组合结构桥梁设计与施工规范》DB32/T 2881-2026

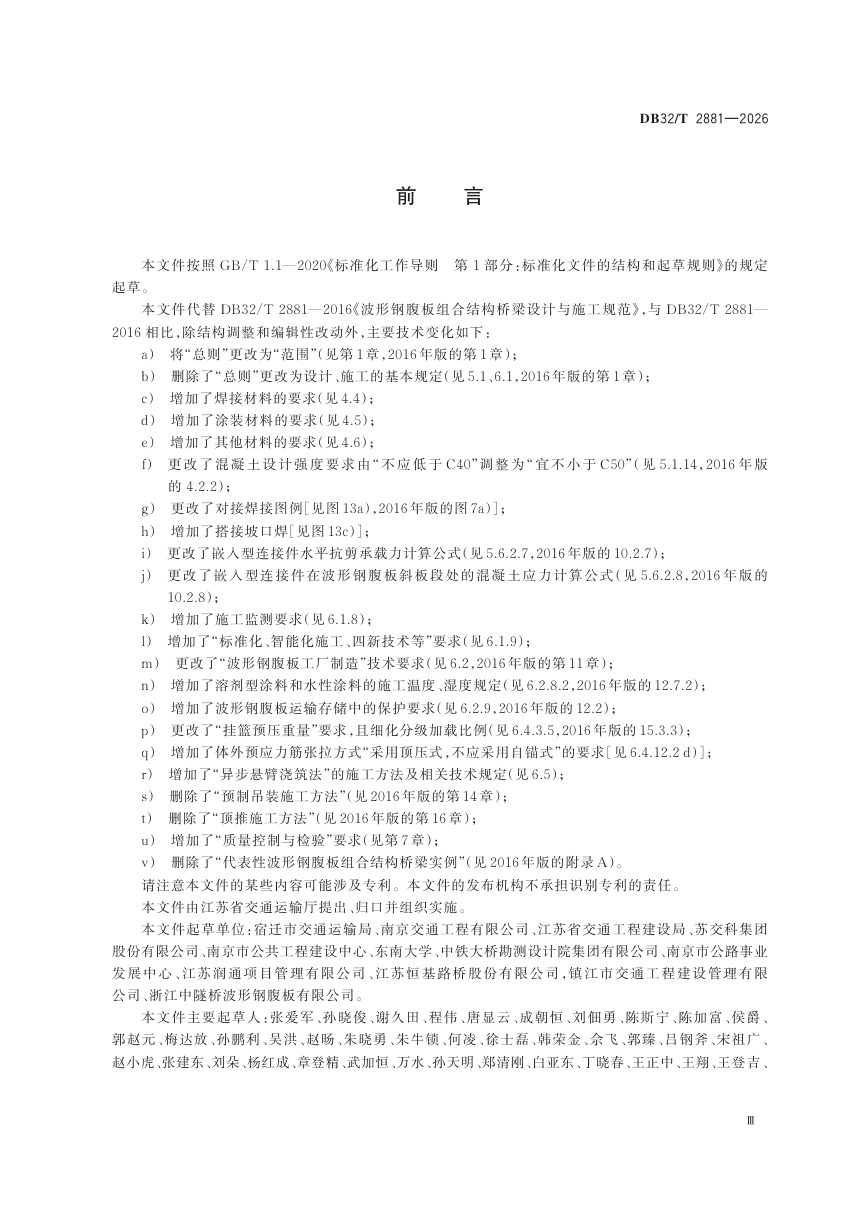

本规范替代2016年版，规定波形钢腹板组合结构桥梁的材料、设计、施工及质量控制要求。修订重点在于删去顶推与预制吊装两章，新增异步悬臂浇筑法、施工监测及质量控制与检验专章，混凝土设计强度由不低于C40调整为不小于C50，并补充焊接与涂装材料要求。

设计：以混凝土顶底板抗弯、钢腹板独自抗剪

承载能力计算假定波形钢腹板不承受轴向力，弯矩仅由混凝土顶底板构成的截面承担，剪力全部由腹板承担且沿高度均匀分布。腹板验算覆盖抗剪强度、局部/整体/组合屈曲及节段连接；连接件涵盖嵌入型、双开孔钢板、单开孔钢板加剪力钉、角钢等形式，需分别验算水平抗剪承载力、抗滑移与角隅弯矩。支点附近设内衬混凝土形成组合腹板段，其顺桥向长度不小于支点梁高1.5倍。

施工：按跨径择法，突出异步悬臂浇筑

80～250 m采用同步或异步悬臂浇筑，80 m以下用满堂支架法，30 m以下可预制吊装。新增的异步悬臂浇筑法以N节段波形钢腹板作为挂篮承重结构，先浇N节段底板、后浇N-1节段顶板；挂篮行走支点设于翼缘板开孔钢板之间并加防滑限位。体外预应力须采用顶压式张拉锚固，禁止自锚式。挂篮预压分级加载，最大变形不大于20 mm。

制造、检验与监测

工厂制造新增溶剂型与水性涂料的温湿度分档规定（溶剂型5～38 ℃、水性5～35 ℃），以及运输存储的支垫、层数与保护要求。波形钢腹板定位轴线偏位控制在±5 mm，主梁相邻节段相对高程偏差不大于节段长度±0.3%，全线形偏差±10 mm。施工监测覆盖挂篮行走、混凝土浇筑、预应力张拉各工况的高程变化，并与理论值比对以调整立模标高。
