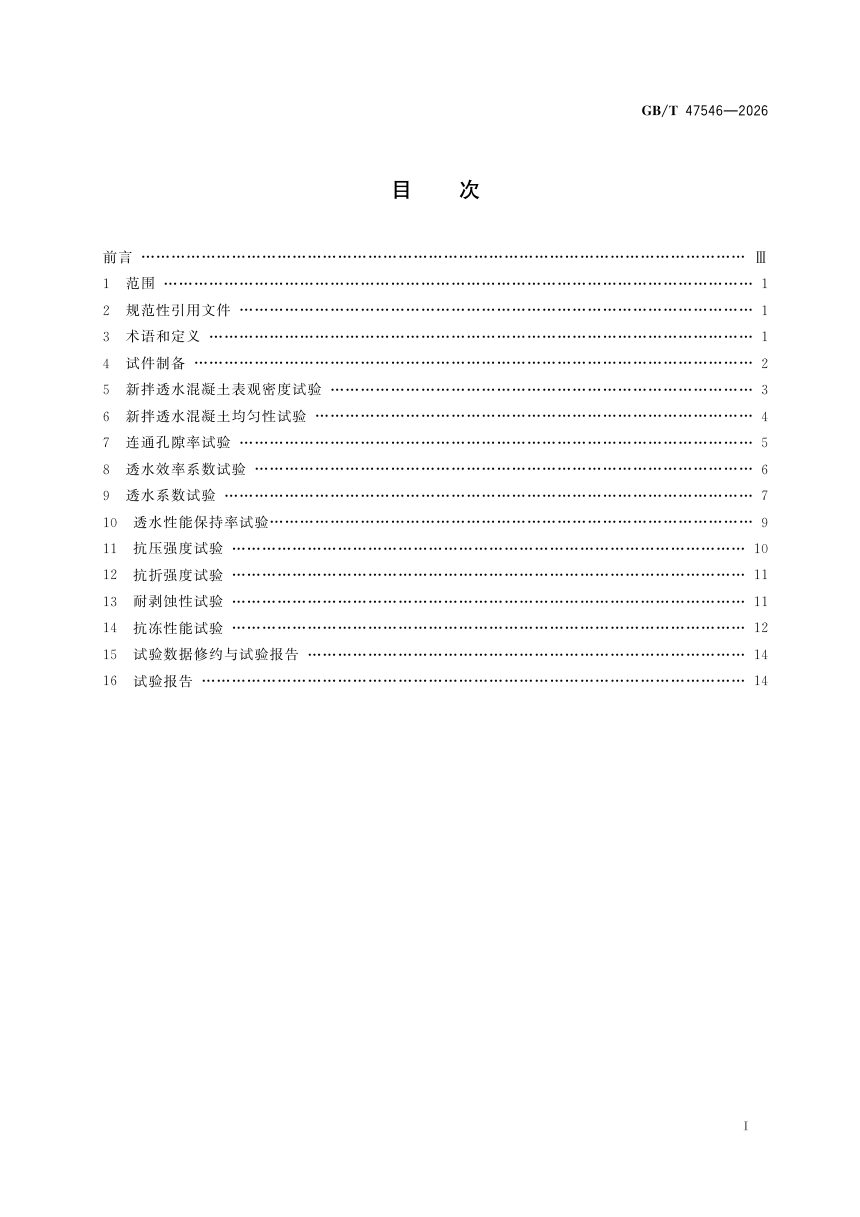

《透水混凝土性能试验方法》GB/T 47546—2026

=本标准规定透水混凝土从试件制备到各项性能测定的完整试验方法，覆盖新拌与硬化两阶段：新拌阶段测表观密度与均匀性，硬化阶段测连通孔隙率、透水效率系数、透水系数、透水性能保持率、抗压与抗折强度、耐剥蚀性及抗冻性能，并统一数据修约与报告要求。

试件制备与养护基准

标准试验条件为温度20±5℃、相对湿度不宜小于50%。拌合物取样量应多于试验所需量1倍且不小于20L，同盘三处取样翻拌均匀，首末取样间隔不超过15min；骨料称量偏差±1%，水泥、掺合料、水、外加剂偏差±0.5%。试件分三层装模，前两层插捣、第三层平板振动器振动，成型后覆膜养护，连通孔隙率、透水系数等试件养护不少于7d，强度与耐久性试件养护28d。

透水相关指标测定

连通孔隙率以静水力学天平称量试件水中悬浸质量与沥干质量计算，浸水24±0.5h。透水效率系数采用单位时间单位面积出水量与理论透水量之比，消除水力梯度影响；透水系数在恒定水头下以单位时间出水量、水位差及试件高度按达西公式计算。透水性能保持率经8次堵塞循环后测定透水效率系数残留比例，堵塞砂按级配铺设并以重物压实、喷淋、烘干。

力学与耐久性试验

抗压强度以成型侧面为承压面，加荷速度0.3～0.8MPa/s，按强度高低分档取值；抗折强度支座与加荷头安装偏差不大于1mm，加荷速度0.02～0.08MPa/s。耐剥蚀性采用洛杉矶磨耗试验机不加钢球运行500转，以剥蚀质量损失率表征。抗冻性能以气冻水融循环进行，冷冻时间不少于4h，每25次循环称重、每50次循环测抗压强度，质量损失率达5%或强度损失率达25%时终止。各项试验结果评定采用舍弃超差测试值、保留有效数据取平均的规则。
