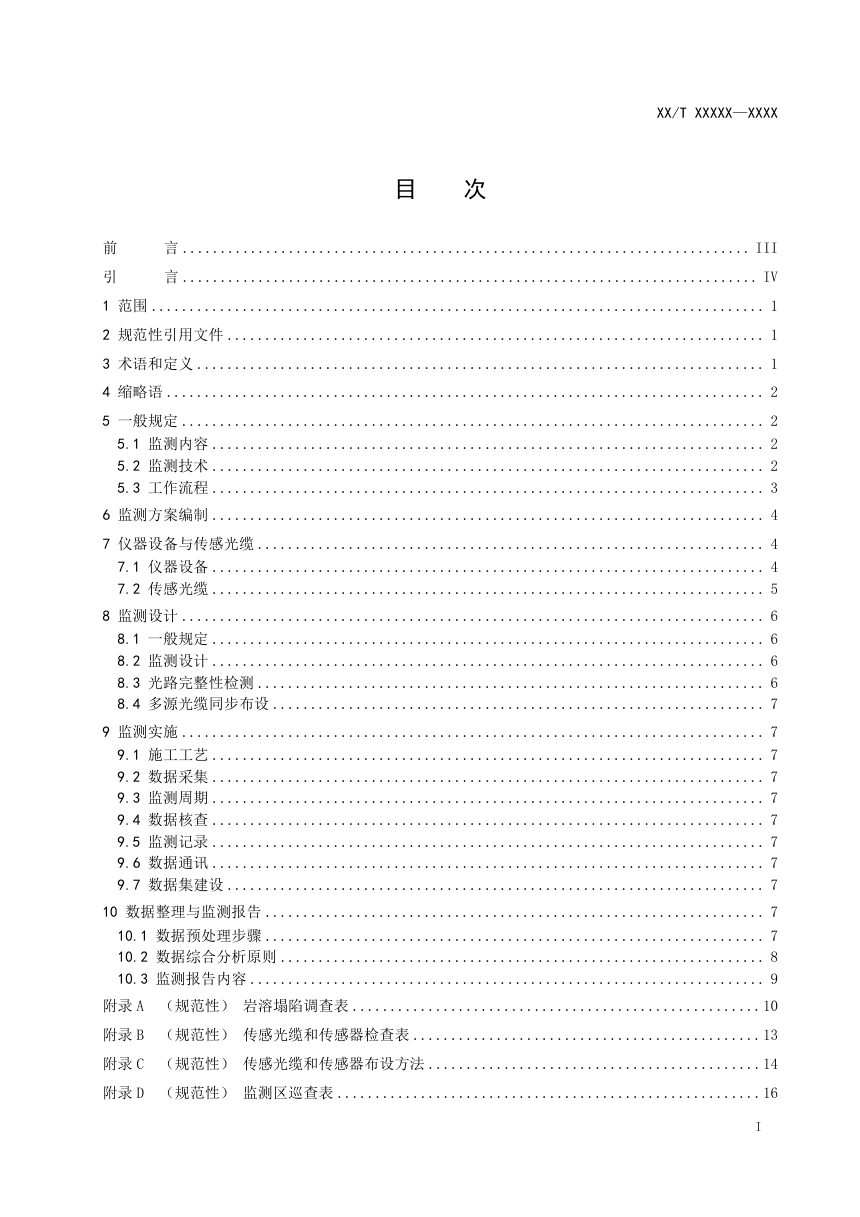

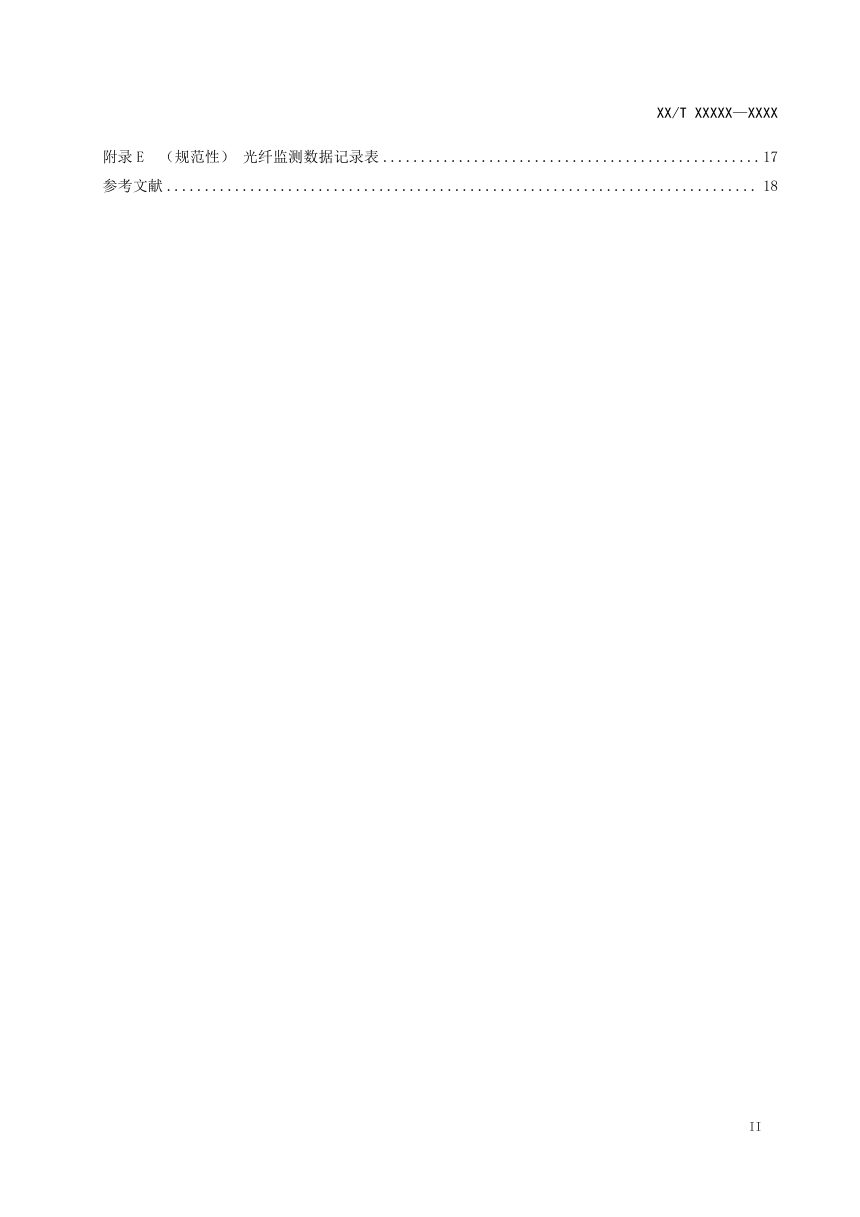

《岩溶塌陷光纤监测规程》（征求意见稿）

本规程针对岩溶塌陷监测中传统点式手段空间覆盖不足的问题，首次构建了以光纤传感技术为核心的监测技术体系。文件明确了监测内容为变形定位、应变分布及温度变化，规定了从方案编制、传感光缆布设、数据采集到报告编写的全流程工作程序，并配套五类规范性附录表格，适用于岩溶塌陷潜在发育区的光纤监测作业。

监测技术与设备选型

监测技术按原理分为三类：基于布里渊散射的BOTDR/BOTDA全分布式应变与温度监测、基于拉曼散射的DTS温度监测，以及基于布拉格光纤光栅的FBG-TDM/FBG-WDM准分布式监测。选型须结合布设形式与监测需求——垂向孔内布设可选全分布式或准分布式技术；长期自动化连续监测宜用FBG；需同步获取应变场与温度场时应采用复合光缆。传感光缆宜选用带增强锚固点的定点类型，保证与地层变形协调。

监测网设计关键指标

水平测线间距应不大于监测区已有塌陷坑半径统计值80%分位对应半径，常规工况下不宜大于3m，以避免监测盲区。垂向钻孔深度不应小于目标岩溶结构顶板最大埋深，光缆采用U型埋设方式实现竖向连续监测。应变光缆与温度光缆须同步布设，温度数据既用于应变解耦校正，也用于识别地层介质结构差异。勘测设计中须完成光路完整性检测后方可投入监测。

现场实施与数据质量控制

现场施工以保障光缆埋设状态与传感耦合性能为核心，钻孔直径不小于110mm，孔斜每百米偏差不超过3°，回填采用含10%～20%黏土球的砂土混合物。初始阶段须采集不少于3组有效数据取均值作为基准。常规监测每季度不少于1次，自动化监测宜高频连续采集。每轮数据须核查完整性与有效性，异常数据应复测并对照巡查表排除干扰，全过程按附录E记录台账。

数据预处理与异常判识

室内处理按数据校验、温度修正、变形计算、平滑降噪、特征提取五步进行。温度补偿光纤用于区分温度效应与力学应变。异常判识采用多参数体系：应变特征包括峰值、异常区间长度、梯度及时序变化率；温度特征包括与基准区温差及异常连续长度；光栅特征包括单点偏移量与相邻点差值。同一里程段同时出现持续性应变与温度异常时，可圈定为疑似变形显著区，作为现场核查靶区。
