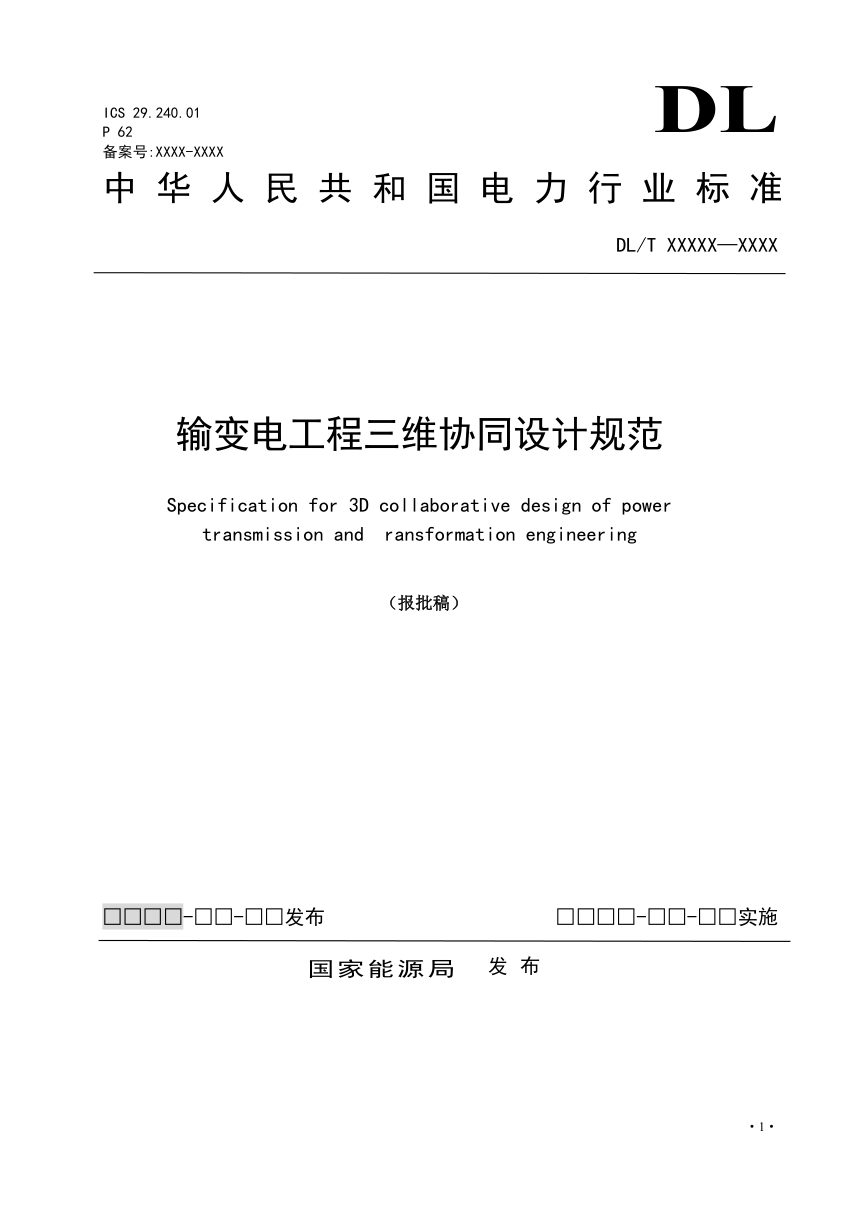

《输变电工程三维协同设计规范》DL/T 5880-2024（报批稿）

本标准首次从行业层面系统规定了110(66)kV及以上电压等级交、直流输变电工程三维协同设计的流程、内容与深度要求。规范以“数据一次输入、信息共享”为基本原则，围绕变电、架空线路、电缆三类工程，建立了涵盖协同设计框架、资源配置、专业交互、校审与成品输出的全流程技术规则，并明确要求采用CGCS2000坐标系统与1985国家高程基准，模型编码及精细度分别衔接NB/T 11198与NB/T 11199。

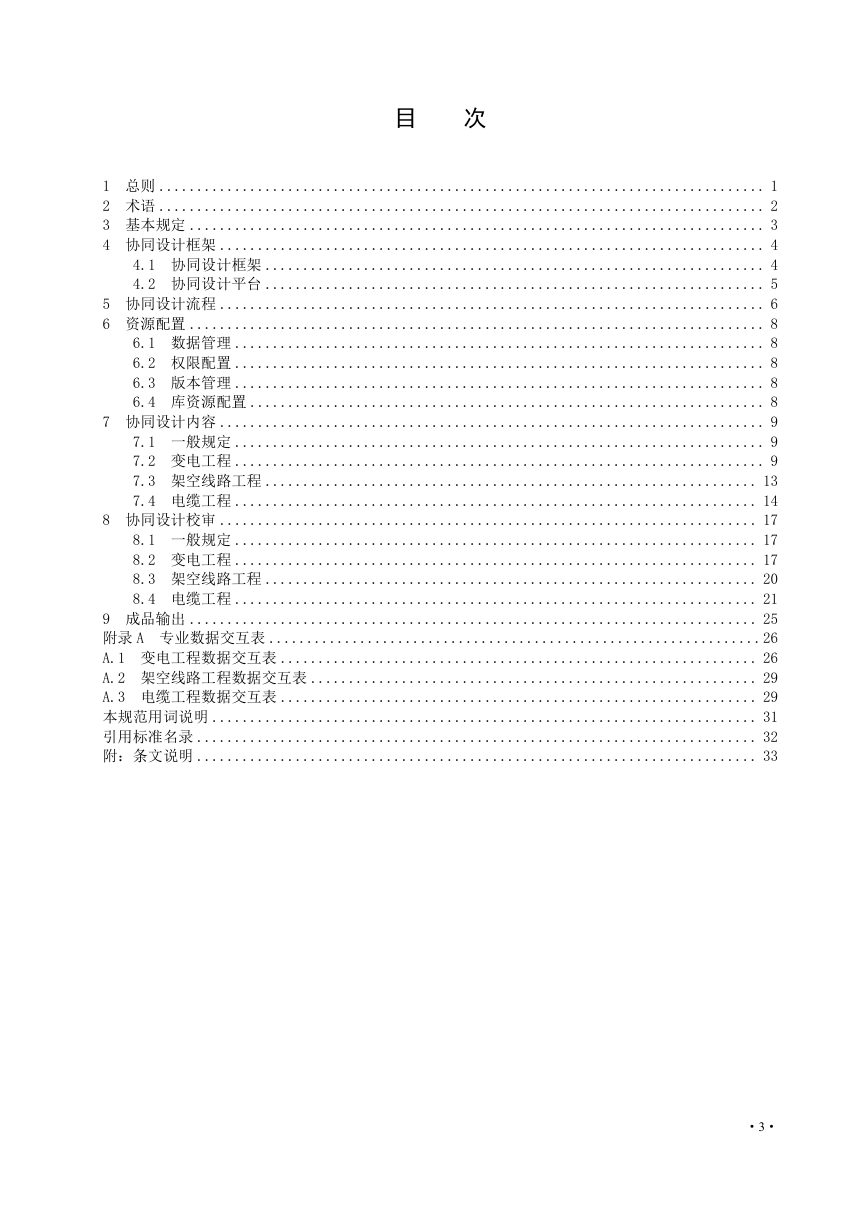

协同框架与平台

本标准将协同设计框架定位为以三维协同平台、协同环境及地理信息数据为基础，支撑数据交互、校审、成品输出与三维展示的全专业协同体系。框架建设须与设计分工、组织管理协调一致，区分专业内协同（资源共享、资料交互、校审、评审）与专业间协同（空间及数据资源共享、会签、综合评审）。协同平台按数据层、平台层、应用层三层构建：数据层统一管理结构化及非结构化工程数据与各类库资源，确保唯一性与可追溯性；平台层配置文档、资源、权限、流程及校审工具，提供公共数据接口；应用层集成各专业三维设计软件。

流程与资源配置

协同设计流程划分为资源配置、设计及交互、成品输出三个阶段。资源配置包括工程立项、设计策划、人员权限配置、数据库配置及原始资料输入；设计及交互涵盖设计原则确定、数据交互、方案评审会签与模型冻结；成品输出含模型导出、图纸输出、工程量提取及归档移交。权限体系按设计单位质量保证体系设置系统管理员至设计人、校审人等角色，设计总工程师须在开工时发布设计计划书明确协同节点。版本管理要求设计变更须先锁定文件，校审发布后的数据升级时原版本不得修改且可追溯，成品输出前数据须冻结并赋独立版本号。库资源配置区分公共数据库与项目数据库，目录层级按工程级、专业级、区域或单位工程级、模型文件四级建立。
