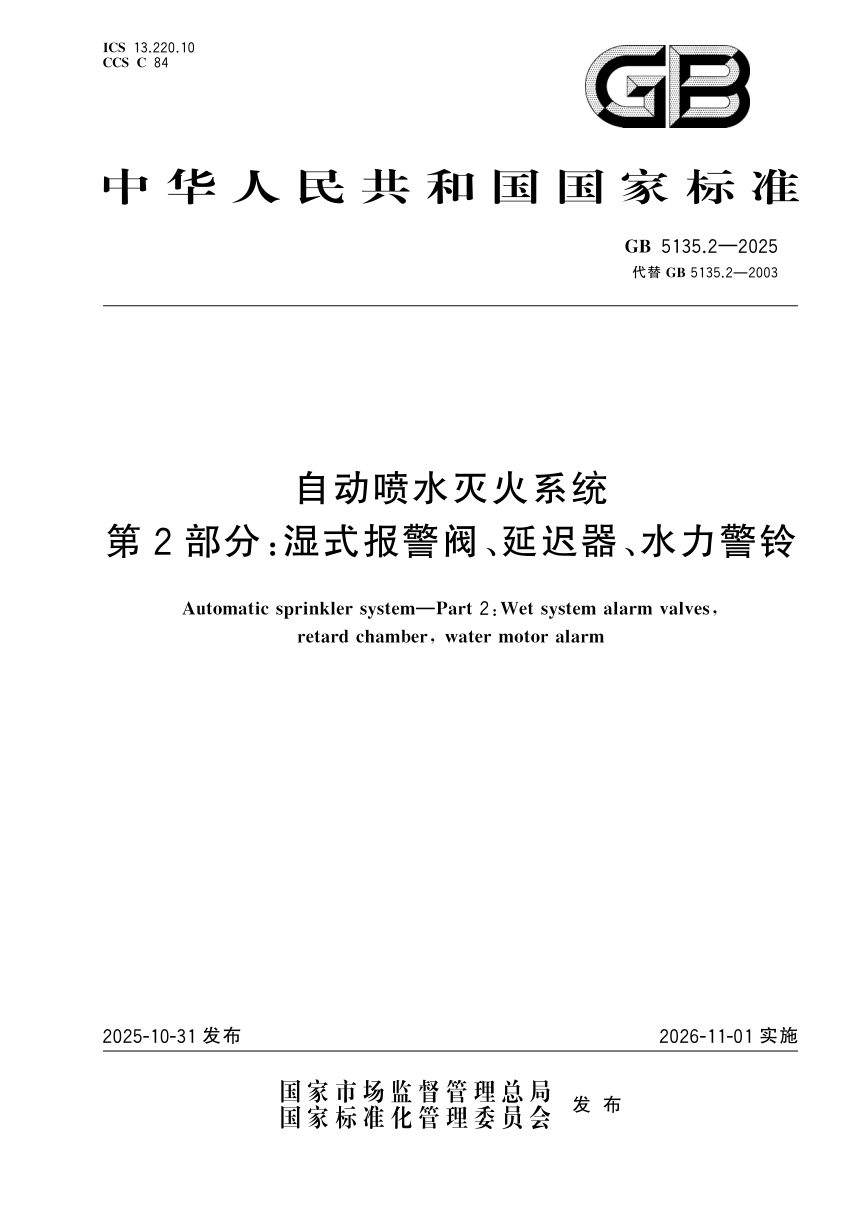

《自动喷水灭火系统 第2部分：湿式报警阀、延迟器、水力警铃》GB 5135.2-2025

本标准替代 GB 5135.2—2003，界定湿式报警阀、延迟器与水力警铃的术语、分类、型号、技术要求、试验方法及检验规则，适用于自动喷水灭火系统中上述三类产品的设计、制造和检验。本次修订重点强化材料耐腐蚀等级、调整公称压力等级为 1.2MPa 与 1.6MPa，并细化远程监控信号输出等结构要求。

术语与分类

新标准将原“进口压力”“出口压力”分别更名为“供水压力”“系统压力”，删除“报警流量”术语，并新增“分类与代号”及“型号编制”章节。按结构形式分为蝶阀型（代号含“D”）与阀瓣型，连接形式分为沟槽、螺纹（含代号）与法兰（无代号）三类，便于产品标识与选型。

结构与材料要求

湿式报警阀报警口与延迟器之间不再允许设置阀门，且阀体须配备显示供水压力与系统压力的装置；具有远程监控功能的产品应至少具备这两项压力信号的输出能力。材质方面，阀体与阀盖的耐腐蚀性能由“不低于铸铁”提升为“不低于球墨铸铁”，阀座须不低于青铜，水力警铃喷嘴及过滤网不低于黄铜。

性能指标

规定额定工作压力等级为 1.2MPa 或 1.6MPa，进出口公称直径涵盖 50mm 至 250mm。湿式报警阀在管道流速 6m/s 时水力摩阻不大于 0.02MPa；不安装延迟器时放水后 30s 内、安装延迟器后 90s 内报警装置应持续报警。水力警铃在喷嘴进水口压力不高于 0.035MPa 时启动，距其 3m 处响度平均值不低于 85dB(A)，单体测量值不低于 80dB(A)。

试验与检验

试验方法涵盖外观、非金属零件老化、阀瓣密封件、工作循环、强度、渗漏变形、水力摩阻、功能、压力比、报警延迟、耐水冲击、排水时间、水力警铃及耐火等 15 项。出厂检验按既定项目执行；型式检验适用于新品定型、设计或工艺变更、停产后复产及监督抽查等情形，检验程序遵循图示流程，全部项目合格方判产品合格。
