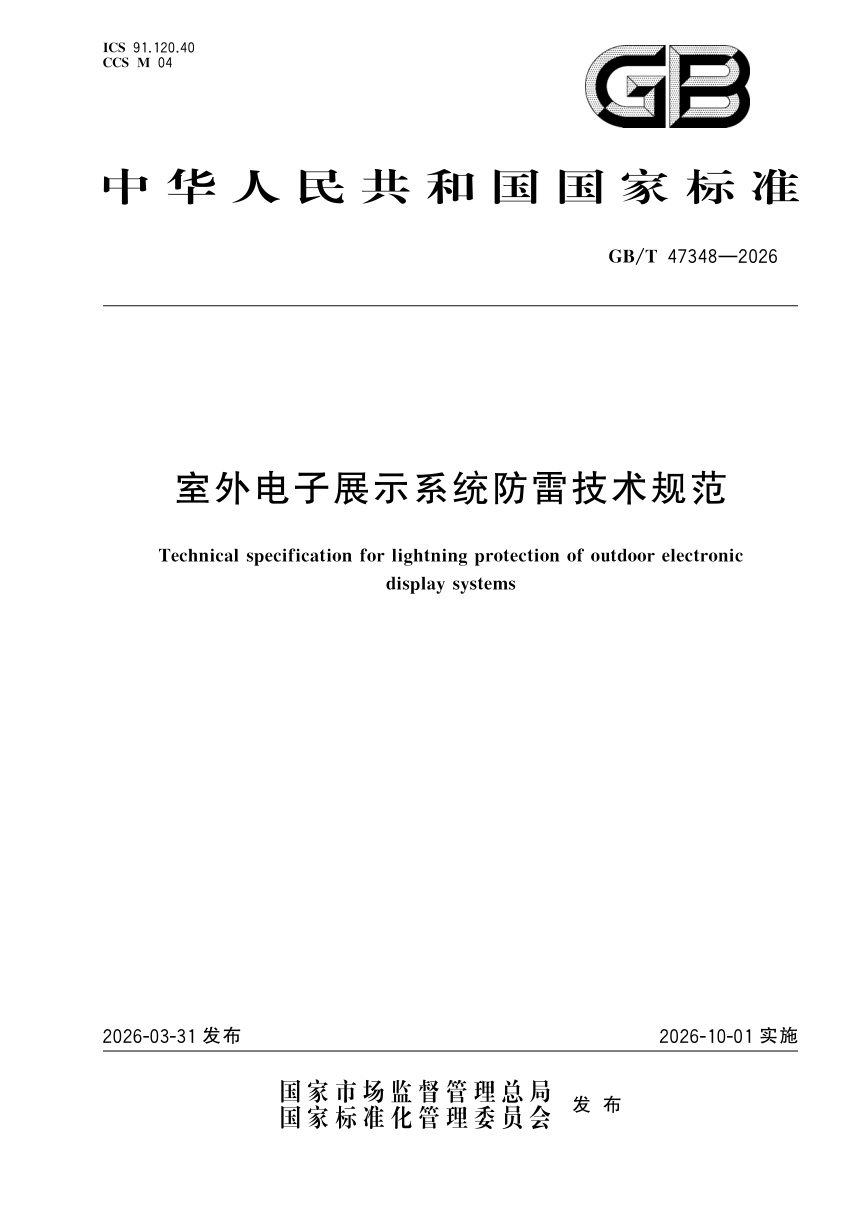

《室外电子展示系统防雷技术规范》GB/T 47348-2026

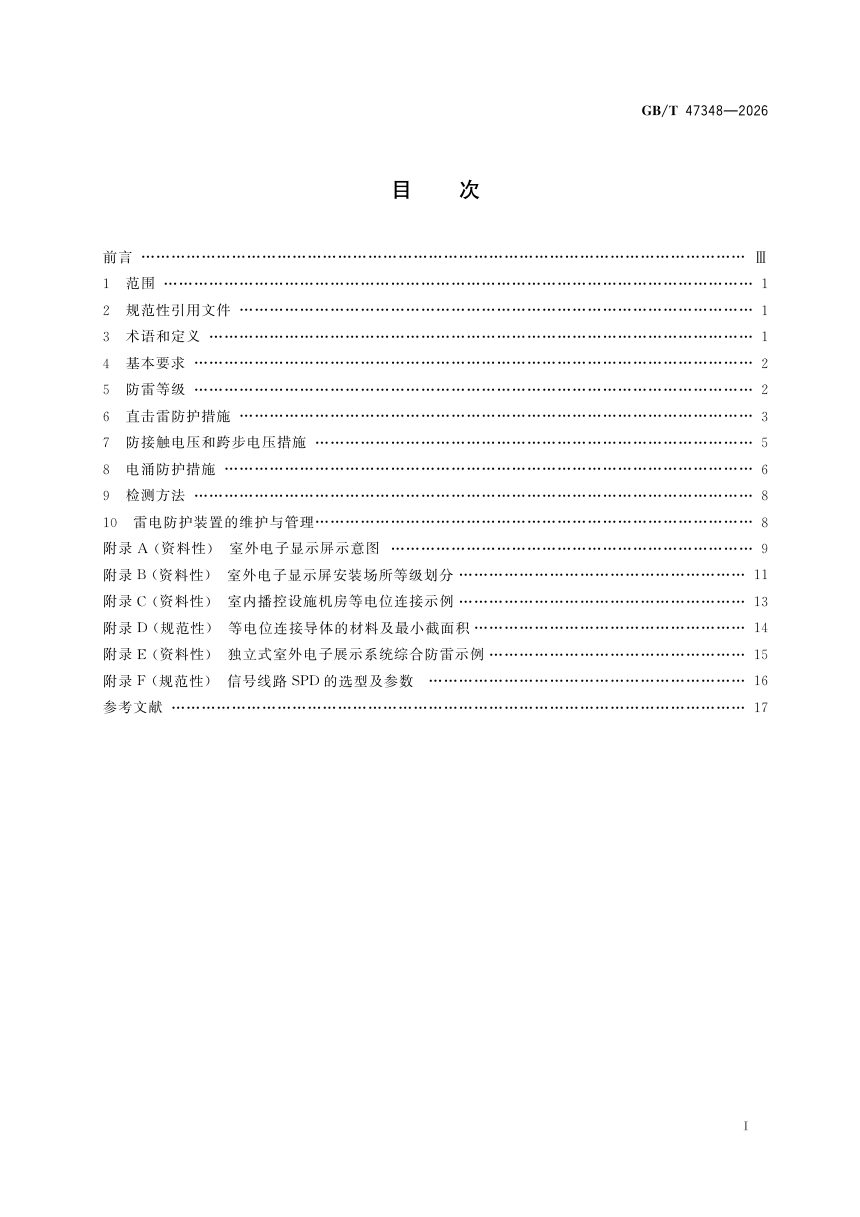

本规范针对室外电子展示系统（含室外电子显示屏、室内播控设施、信号传输及低压配电系统）提出系统性防雷技术要求，覆盖设计、施工、维护全流程。文件将系统按独立式与附属式区分，并引入两级防雷等级划分，给出直击雷防护、接触电压与跨步电压防范、电涌防护的具体指标与做法，适用对象为新建、改建、扩建的固定安装系统，不适用于移动载体上的展示系统。

防雷等级划分

独立式系统按安装场所规模（如火车站、港口、体育建筑等）对照附录划分一、二级；附属式系统宜按同等表格划分，但当附着建筑本身为第二类防雷建筑物时，系统防雷等级直接升为一级，体现建筑与展示设施间的雷击风险耦合关系。

直击雷与接地要求

独立式屏体可利用附近接闪器或金属桁架保护，二级与一级系统的滚球半径分别取值不同（原文表1规定具体数值）；附属式屏体若在屋面或墙面安装需确保处于既有接闪器保护范围，否则应加装接闪杆或沿屏边缘敷设金属板。对高度超过60m的墙面屏体，要求加宽金属边框或安装接闪短针以防范侧击雷。人工接地体埋深不小于0.5m并宜置于冻土层以下；一级系统冲击接地电阻不大于10Ω、二级不大于20Ω，分散接地时防雷与电气接地装置间隔至少5m。

接触电压、跨步电压与等电位

引下线3m范围内可通过提高地表土壤电阻率（不小于50kΩ·m）或敷设5cm厚沥青层来防护人员电击，也可用绝缘层隔离或设置护栏警示。等电位连接方面，屏体附近应设等电位连接板，SPD接地端、PE线、金属外壳、线缆金属护层、光缆金属加强芯均须短路径接入；播控机房与其他机房共用时，若含兆赫兹级数字设备须采用M型等电位网络。

电涌防护与SPD选型

低压配电线路SPD选型按表执行，其有效保护水平Up/f须小于设备耐冲击电压Uw；两级SPD间线路长度不足时需加装退耦装置（能量自动配合型除外）。信号线路方面，金属线宜两端安装D1类SPD，光缆则在光电转换设备电信号接口处装B2类SPD；SPD最大持续工作电压Uc应大于线路最大工作电压的1.2倍，Up须小于被保护设备Uw，并按工作频率、传输速率、接口形式等选择插入损耗小的产品。

维护管理

每年雷雨季节前开展全面检查，多雷区应加密频次；发现接闪器、引下线、等电位连接点断裂、锈蚀、松动须及时修复，SPD出现划痕、烧灼痕或状态指示异常应立即更换。设计、施工、检测资料应同步归档保存。
