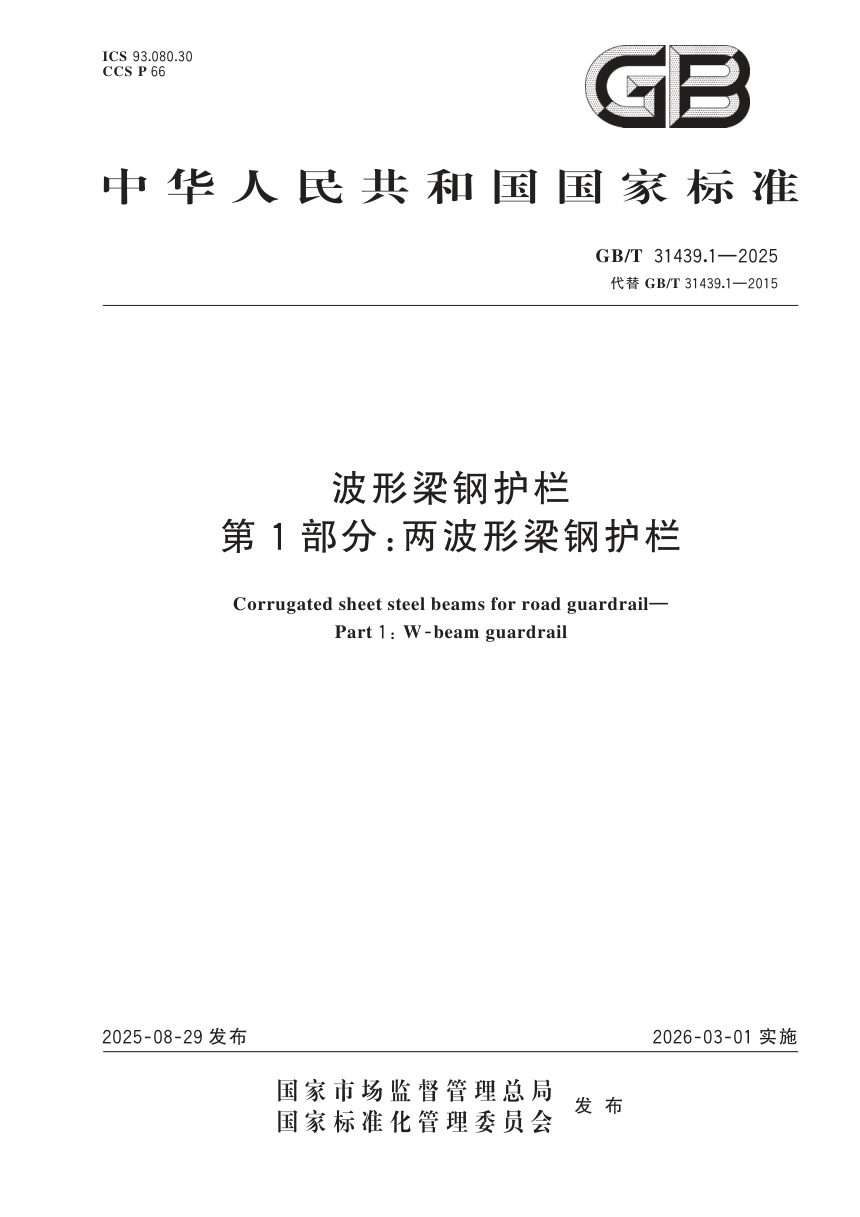

《波形梁钢护栏 第1部分：两波形梁钢护栏》GB/T 31439.1-2025

本标准规定了波形梁钢护栏中两波形梁钢护栏的命名、组成、型号和规格，以及技术要求、试验方法、检验规则和标志、包装、运输、贮存要求，适用于其各组成部分的生产和检验。相比上一版，本次修订删除了防阻块、变截面梁板及防盗紧固等落后要求，补充了焊接限制、板厚与抬升孔等新规定，并结合生产实际调整了构件型谱和材质、防腐指标。

组成与规格

两波形梁钢护栏由两波形梁板、钢管立柱、端头、拼接/连接螺栓连接副及托架或横隔梁构成。标准按构件给出规格系列：梁板厚度分2.0、2.5、3.0、4.0 mm四档，展开宽度不小于477 mm；立柱为圆管，壁厚4 mm或4.5 mm；端头为圆头式，半径可按线形调整。拼接螺栓公称直径16 mm，连接副整体抗拉荷载应不小于133 kN。

技术要求要点

两波形梁板与钢管立柱不应焊接加长。梁板屈服强度不小于235 MPa、抗拉强度不小于375 MPa，成型后断后伸长率不小于26%，基底材质不低于Q235钢要求。标准明确了防腐处理后的基底最小厚度控制值，如2.0 mm板实测不小于1.95 mm；立柱安装孔上方可预留间距5 cm的抬升孔，以适配路面标高调整。外观缺陷允许深度不大于公称厚度10%，并可用修磨清理。防腐要求按GB/T 18226执行。

检验与工艺控制

试验方法覆盖尺寸、材料力学性能和防腐检测，其中基底金属厚度采用磁性测厚仪测涂层后再换算，梁板用四点评测。加工上要求梁板连续辊压成型、立柱高频焊接、端头模压，小半径弯道梁板宜预弯成弧线。检验分型式检验（每两年一次）与出厂检验，不合格时按双倍试样复验判定；产品标志需注明厂名、生产年月，梁板背后须标注对应行车方向，螺栓螺母头部标明性能等级。
