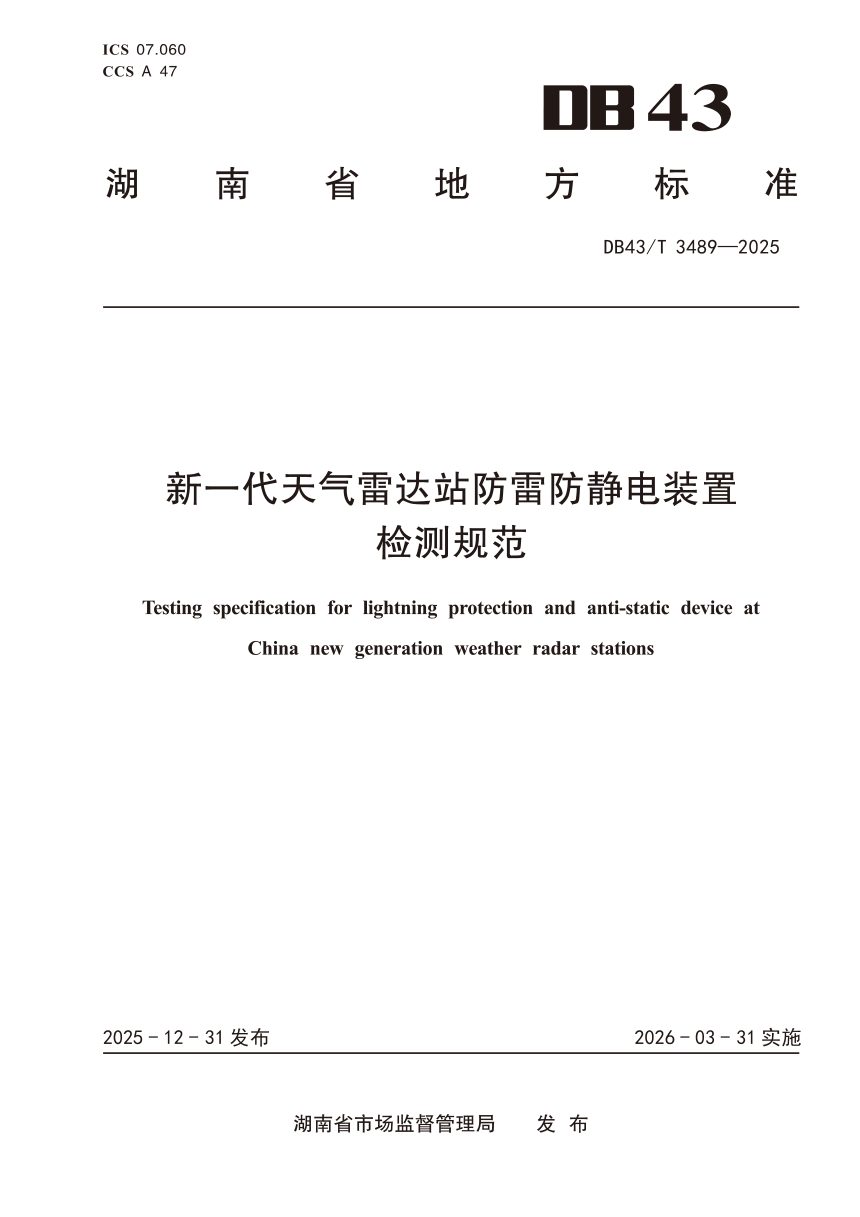

湖南省《新一代天气雷达站防雷防静电检测规范》DB43/T 3489-2025

本文件为湖南省新一代天气雷达站防雷防静电装置检测提供统一技术依据，适用于新一代天气雷达站防雷防静电装置的检测，其他天气雷达站可参照执行。文件将雷达站外部防雷装置定为第二类防雷建筑物，围绕接闪器、引下线、接地装置、磁屏蔽、等电位连接、电涌保护器（SPD）及防静电设施，规定了检测项目、技术指标、检测流程与报告编制要求。

检测对象与一般规定

检测对象涵盖雷达站建筑物、天线及平台、天线电缆及波导管、机房与设备、通信传输系统、配电系统及其他附属装置。新（改、扩）建雷达站应分阶段开展防雷检测并做好隐蔽工程记录，竣工检测须查阅设计文件。雷达天线平台和机房防雷检测须在雷达关机或未加载状态下进行，检测天线前应将维护开关置于“安全”档位。每年雷雨季节前应全面检测防雷装置运行及老化情况，每次雷雨过程后检查SPD工作状态。

防雷装置检测要点

接闪器宜采用接闪杆形式，接闪杆与天线罩边缘垂直投影水平距离不小于3 m，保护范围边界至天线罩边沿及其他设备距离不小于0.5 m；处于天线仰角零度下边缘以上部位的支撑杆应使用高强度玻璃钢管。引下线应采用多芯铜绞线。接地电阻值依土壤电阻率区分：不大于1000 Ω·m时宜不大于4 Ω，大于1000 Ω·m时宜不大于5 Ω，设备有特殊要求时满足最小接地电阻值。磁屏蔽检查覆盖机房、天线至机房线缆、线缆入口、通讯与配电线路；等电位连接检查涵盖建筑物接地处、天线座基础附近、机房墙体周边、门窗外框等位置。SPD检查点位包括低压总配电柜、雷达设备电源柜、数据传输端口、伺服控制电缆两端、航空障碍灯及门禁消防监控系统等处。各项检测方法均引用GB/T 21431-2023相应条款。

防静电检测指标

防静电活动地板对地电阻应为1.0×10⁶～1.0×10⁹ Ω；机房工作台面宜采用静电耗散材料，体积电阻同为此范围；机房内绝缘体表面静电位不应大于1 kV。

检测流程与报告

检测前应调阅设计文件、编制检测方案和记录详表，并与雷达站方进行工作、技术、安全交底。现场按先外部后内部防雷装置顺序检测，原始记录须经检测、校核及现场负责人签名并保存不少于5年。检测报告经授权签字人签发并加盖检测专用章，一式二份，分别送受检单位和检测单位存档；数值修约与极限数值判定按GB/T 21431-2023附录K执行。
