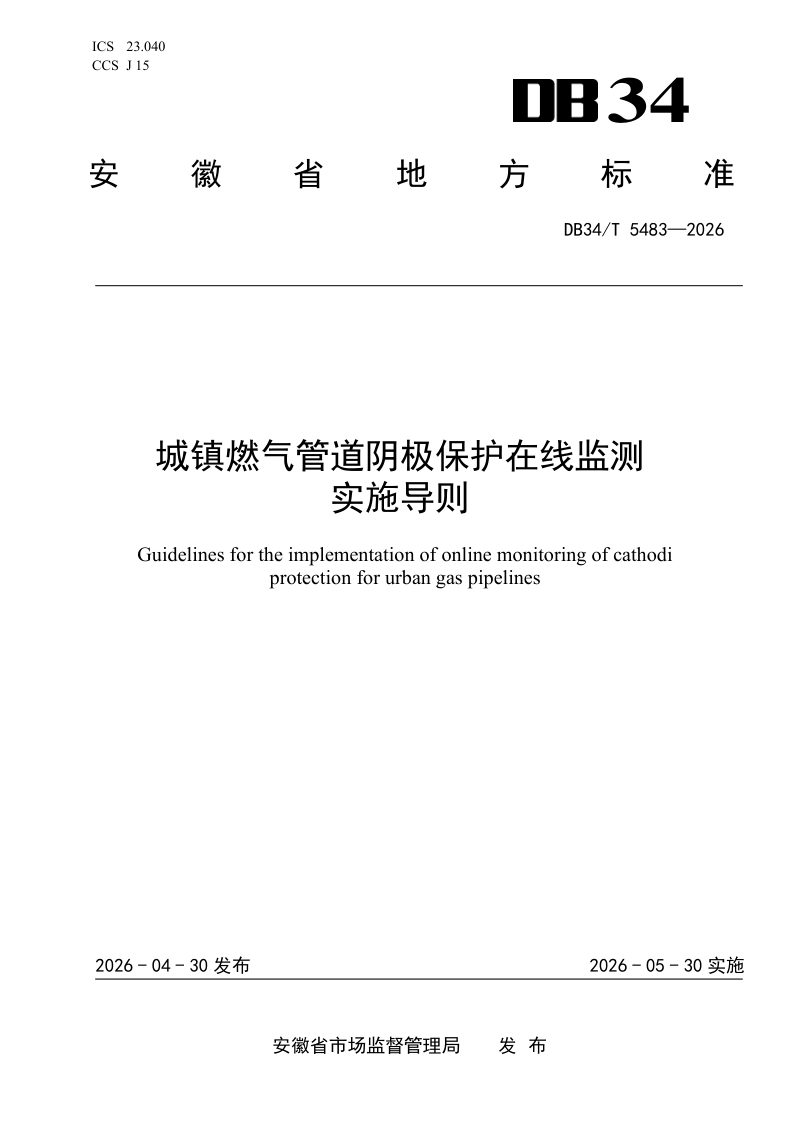

安徽省《城镇燃气管道阴极保护在线监测实施导则》DB34/T 5483-2026

本导则围绕城镇燃气管道阴极保护在线监测的实施，系统提供了从设备配置、监测内容到管理平台的全程指导。本导则适用于埋地钢制城镇燃气管道，要求监测人员具备专业资质，并强调新建管道应同步安装监测设备，已建管道可利用既有设施。本导则重点规定了监测设备的技术性能与布点原则，明确了城区及工业区监测点间隔不超过1公里、一般区域不超过3公里的空间密度要求。在监测内容上，本导则涵盖了通电电位、断电电位、牺牲阳极参数及交直流干扰等关键指标，并依据不同工况设定监测周期。同时，本导则要求建立在线监测管理平台，实现数据实时接收、存储与分析，并针对异常电位、交直流干扰超限等情况设置预警机制，以保障阴极保护系统的持续有效运行。

监测设备配置与布点要求

本导则明确了监测设备由电源、参比电极、数据存储传输装置、电压电位电流监测模块、定位设备及监测管理平台等组成，并对其防爆、防水、精度及数据存储时长提出了具体指标。规定参比电极使用寿命不低于三年，且埋设位置距管道本体不超过0.3米。监测点位的设置需兼顾管道沿线环境风险，在市区或工业区将间隔加密至1公里以内，以确保监测网络的空间覆盖有效性。

核心监测指标与异常判定

本导则将通电电位、断电电位、牺牲阳极开路电位及输出电流、交流干扰电压等列为常规监测内容，并针对存在直流电气化铁路或架空高压输电线路等干扰源的区域，提出在距干扰源最近管段加密监测、间距以50至200米为宜的要求。监测管理平台根据数据判断阴极保护有效性，当出现保护电位不合格、交流干扰程度达“中”或“强”、管地电位波动值超200毫伏等情形时，即判定为异常并触发预警。
