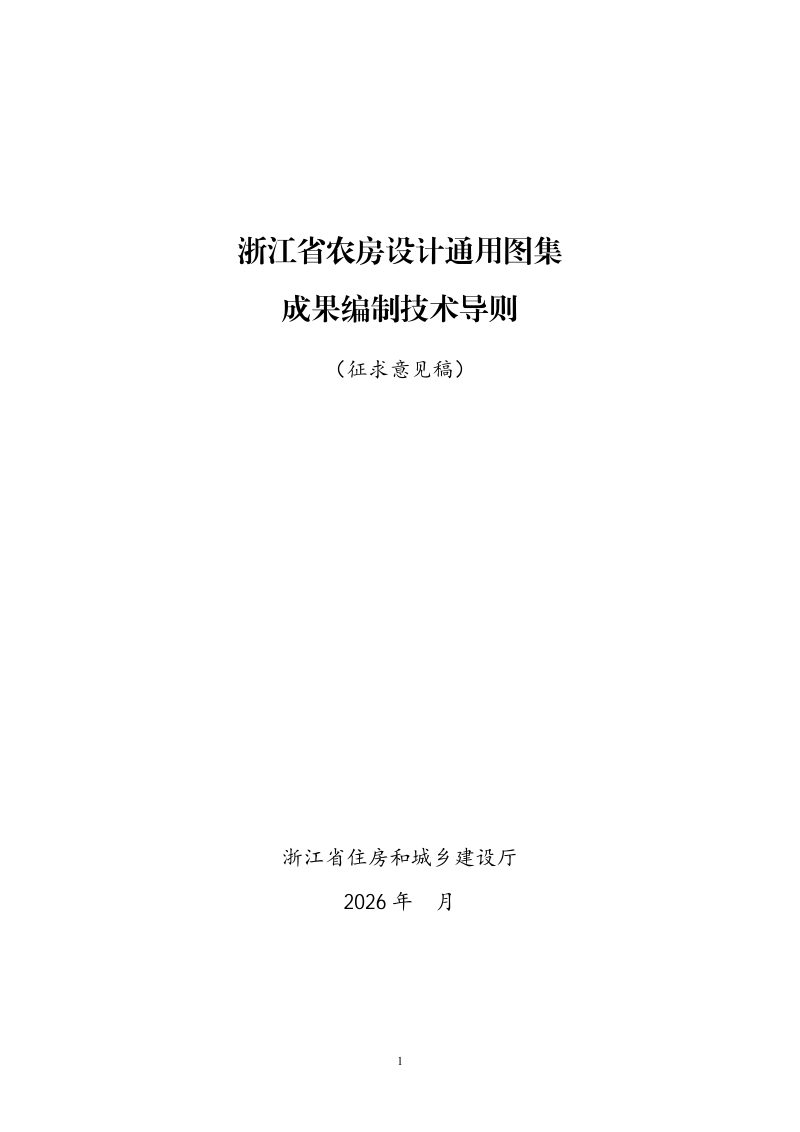

浙江省《农房设计通用图集成果编制技术导则》（征求意见稿）

本导则旨在为设计单位和人员提供规范化编制农房设计通用图集的技术指引，以数字化方式建构成果体系，重点涵盖低层农房的建筑及装饰专业设计内容。本导则明确了成果的基本规范，要求数据完整、模型合规、计算准确且全程可追溯，并规定了从成果准备、数据提取、数据清单整理到成果汇总的编制流程。在成果要求上，本导则详细说明了图纸、模型、设计说明、效果图及数据清单的具体格式与提交标准，允许以 CAD 设计图纸或 BIM 模型作为核心交付物，并鼓励采用 BIM 模型以提升数据提取的自动化水平。此外，本导则分别对 CAD 与 BIM 的制图要求进行了系统性规定，涉及图层命名、模型精度、信息粒度及坐标单位等关键技术细节，确保图集成果的规范性与一致性。

成果构成与提交规范

本导则规定农房设计通用图集成果须包含 CAD 设计图纸或 BIM 模型、设计说明、效果图及数据清单。若提交满足要求的 BIM 模型，可不再提交 CAD 图纸。各成果文件需严格按照特定的格式、版本及命名规则进行组织，并提交完整的设计说明与效果图，以准确反映农房的建筑形态与空间效果。

数字化设计标准

本导则针对不同设计手段设立了专项技术标准。CAD 制图须遵循统一的图层命名体系，杜绝图层混乱；BIM 模型则须遵循开放性原则，明确模型精度等级，并严格规范构件的几何、材料、系统等核心信息粒度，确保模型数据的完整与可解析。
