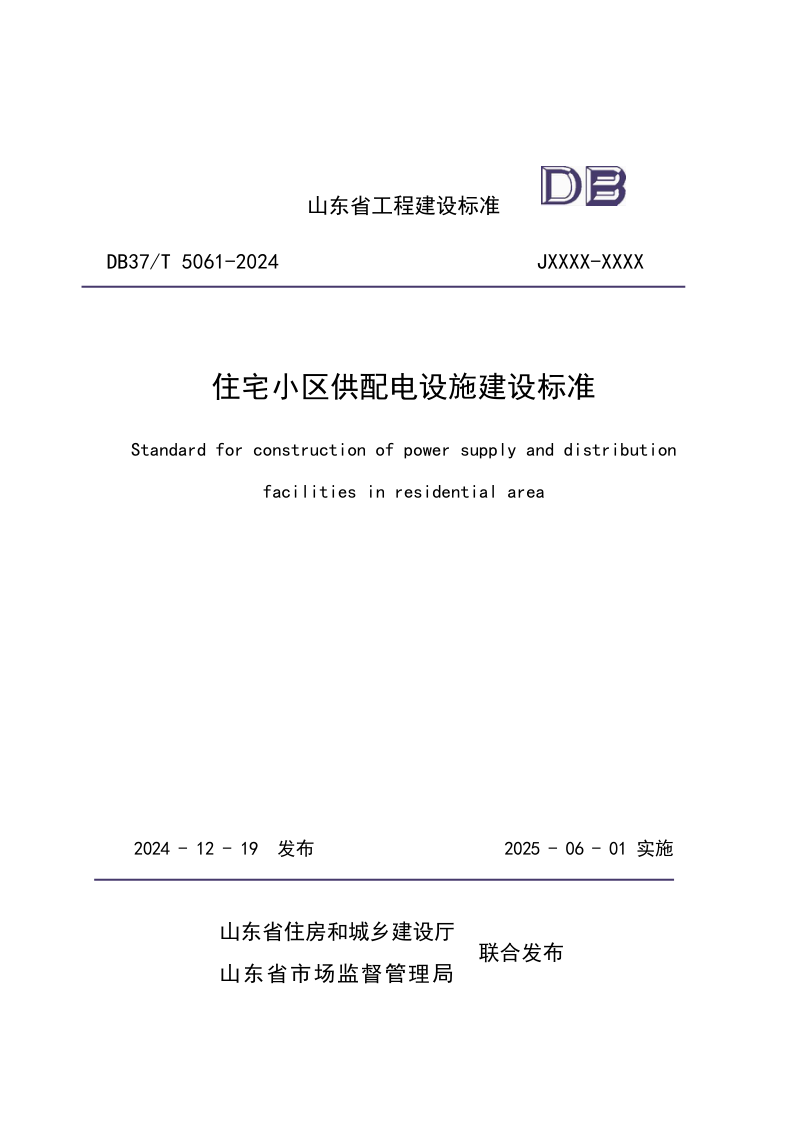

山东省《住宅小区供配电设施建设标准》DB37/T5061-2024

本标准是对2016版《住宅小区供配电设施建设标准》的全面修订，涵盖供配电设计、设备选型、站址及电缆线路、施工与验收六大技术板块。本规范从住宅小区建筑区划红线处的电网电源接驳点至用户电能计量装置，系统规定了供配电设施的建设要求。在负荷分级方面，本规范依据供电可靠性要求将负荷划分为一、二、三级，并针对不同建筑类型和负荷等级，提出了A至F六类供电方式。在设备选型上，本规范要求变压器单台容量油浸式不宜超过630kVA、干式不宜超过1250kVA，负载率不宜大于85%，同时明确了配电变压器、开关柜、电缆、无功补偿装置及智能配电终端的技术标准。本规范还强化了充电基础设施的供电设计，要求充电设施用电单独计量、独立布线，并预留建设安装条件。施工与验收方面，本规范新增了工程质量保修期不少于5年的规定。

供配电设计与供电方式

本规范按照住宅小区内建筑物高度、规模及负荷性质，将供电方式划分为A至F六类。A、D类适用于含一类高层住宅且有一级负荷的小区，须采用双重电源环网供电；B类适用于含二类高层住宅且有二级负荷的小区，采用双回路供电；C、E、F类适用于仅含单多层住宅或无特、一、二级负荷的小区，可采用单环网或单电源供电。同时，本规范推荐优先选用中压开关站和配电室方式，明确低压配电系统应采用TN-C-S或TN-S接地系统。

设备选型与智能化配置

本规范要求供配电设备满足技术先进、安全可靠、节能环保的要求，禁止使用国家明令淘汰的产品。配电变压器须配置台区融合终端（TTU），实现配电自动化监测与控制。电能计量方面，本规范要求居民用电实行一户一表、远程自动抄表方式，电能计量箱内开关与电能表应分区独立装设并具备防窃电封锁功能。此外，水表、热表安装点至对应电能表位置须同步预埋屏蔽双绞线和电源线。

站址建筑与施工验收

本规范规定总建筑面积60000㎡以上的住宅小区应分区确定配电室座数和面积，单独另设中压开关站时建筑面积不宜小于150㎡。配电室设置于地下时须满足防水、防潮、通风及消防要求，高层建筑内配电室应设置火灾报警装置及自动灭火系统。施工验收方面，建设单位应组织设计、施工、监理单位及供配电专营单位共同参与竣工验收，工程质量保修期不少于5年，隐蔽部分保修期调整为10年。
