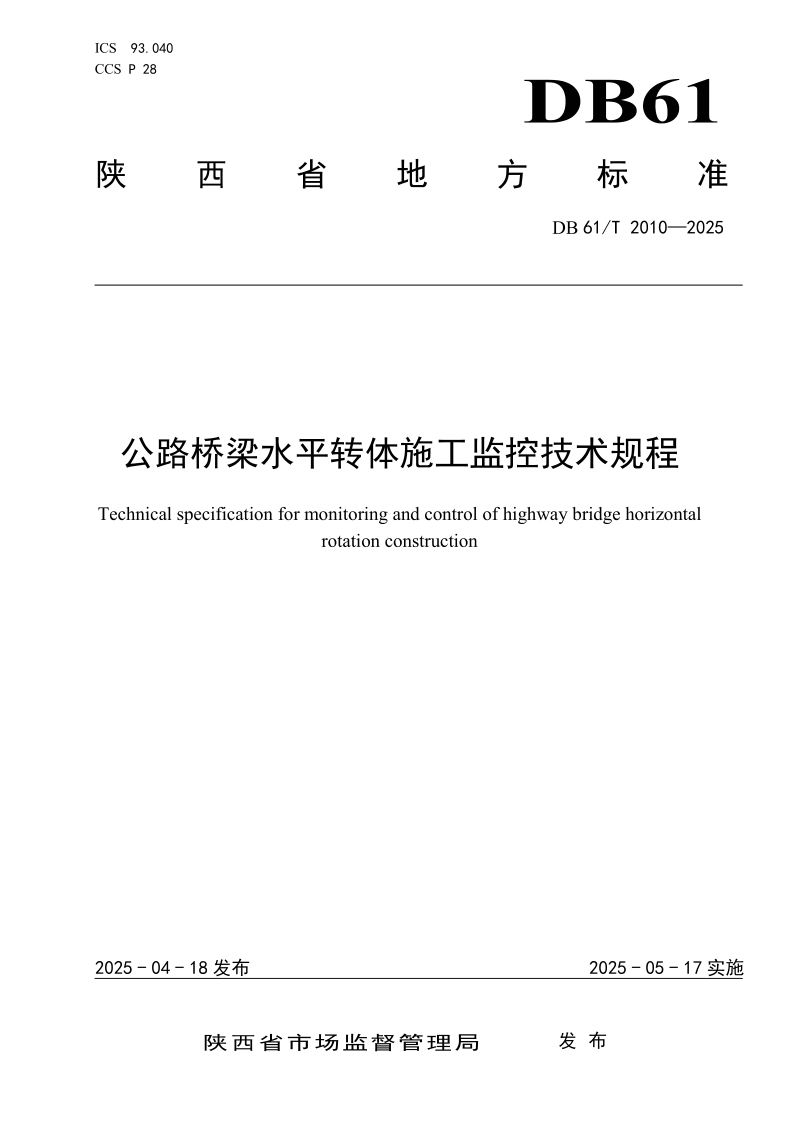

陕西省《公路桥梁水平转体施工监控技术规程》DB61/T 2010-2025

本规程系统规定了公路桥梁水平转体施工监控的技术要求，涵盖基本规定、监控流程、监控计算、施工监测、数据分析与反馈控制及监控成果等全过程。本规程适用于连续梁、连续刚构、斜拉桥等桥型的水平转体施工监控，要求监控内容须包括监控计算、施工监测和数据分析与反馈控制三大板块，监控范围应覆盖上部结构、下部结构及转动系统。本规程强调施工监控应分阶段实施，通过事前计算复核、事中动态监测与事后分析反馈的闭环管理，确保转体施工的安全性、稳定性和就位精度。在监控计算方面，本规程详细规定了支承系统、牵引系统、平衡系统的力学计算模型及复核验算方法；在施工监测方面，明确了环境、几何形态、结构受力及转动系统等关键参数的监测要求与测点布置原则。

监控计算与验算体系

本规程构建了涵盖转体结构和转动系统（支承、牵引、平衡）的完整计算体系。转体结构计算须按相关规范执行设计符合性验算与施工模拟；转动系统计算则明确了转铰压应力、牵引力、抗倾覆稳定系数等核心指标的计算公式。此外，本规程规定了称重配重、试转、正式转体三个阶段的事前复核验算流程，包括不平衡力矩、偏心距限值、牵引力等参数的动态修正，为转体施工提供精确的理论指导。

施工监测与数据反馈控制

本规程规定了施工监测的参数体系，包括环境、支撑系统、牵引系统、几何形态和结构受力等五大类参数，并针对连续梁、连续刚构桥及斜拉桥给出了差异化的测点布置示意图。监测频率要求覆盖从辅助支撑拆除到正式转体结束的全过程，关键参数须实时动态监测。在数据分析基础上，本规程将转体状态划分为正常、临界和超限三级，并制定了反馈控制流程，明确在不同状态下应采取调整牵引力、改变速度或启动动态配重等措施，形成闭环控制机制。
