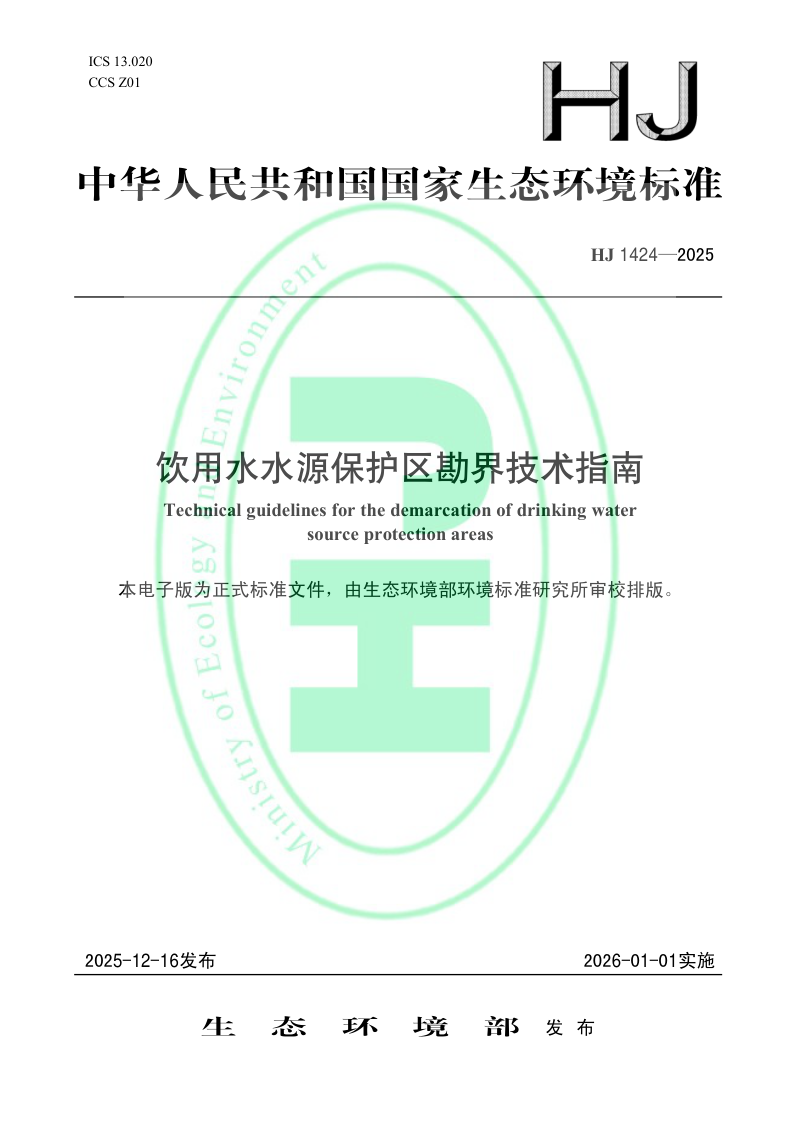

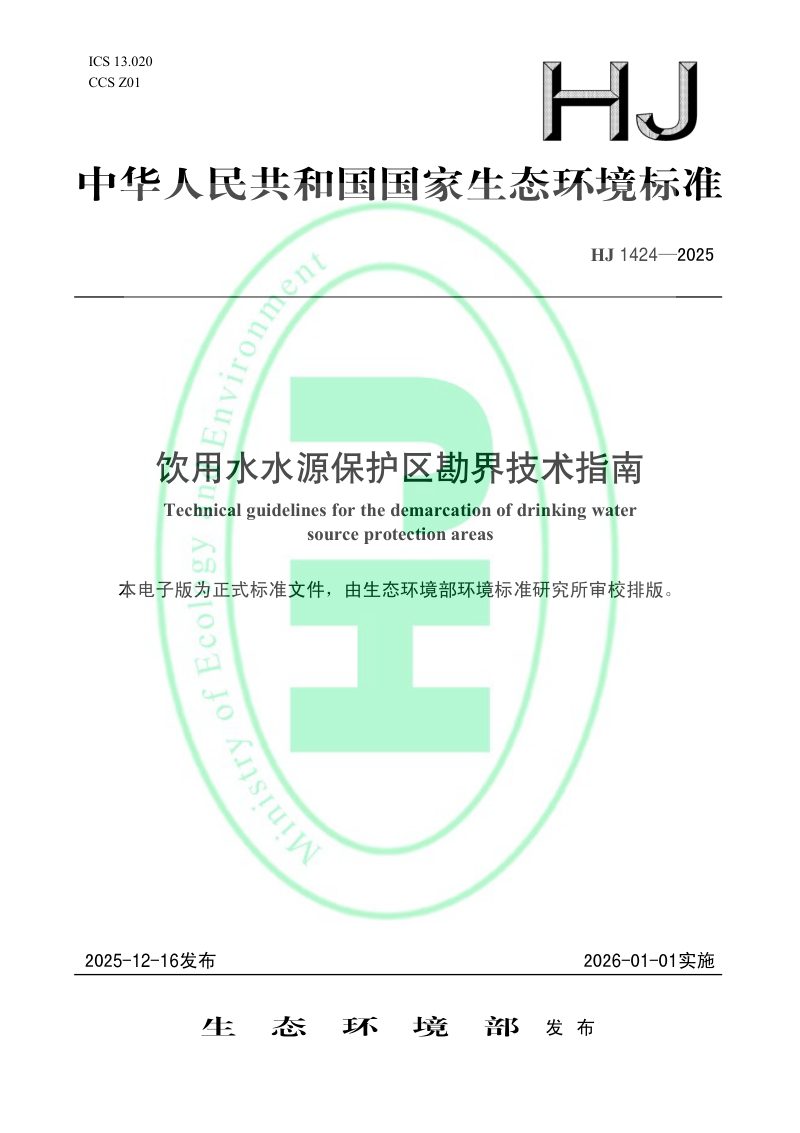

《饮用水水源保护区勘界技术指南》HJ 1424-2025

本指南规定了集中式饮用水水源保护区勘界工作的全套技术流程与操作标准。本指南适用于各类集中式饮用水水源地保护区的边界测定，涵盖工作准备、内业处理、现场勘界及成果整理四个核心环节。本指南要求采用2000国家大地坐标系与1985国家高程基准，综合运用遥感、北斗卫星定位和地理信息系统等现代化技术手段，通过制作勘界工作底图、校核矢量边界线、预设并实地测量边界点与定标点，最终形成边界地形图、勘界报告及矢量数据等规范化成果。本指南对边界点的平面与高程精度、图件比例尺、定标点编号规则及界标设立原则均作了明确量化规定，确保勘界成果的科学性、准确性与一致性。

内业处理与预标注

本指南要求基于高分辨率遥感影像和基础地理信息数据制作勘界工作底图，并对已有的保护区矢量边界线进行拓扑检查与校核。在内业阶段，须依据边界线走向及人为活动频率等原则，预选边界点和定标点位置。边界点预设涵盖陆域界线顶点、各级保护区交汇点以及与道路、居民区交叉点等关键位置；定标点预设则着重考虑后续界标和界桩的设立，其间距可根据环境状况灵活调整。同时，本指南制定了严密的字符编号规则，以区分不同保护区级别和定标点类型，确保每个点位标识的唯一性。

现场勘界与成果整理

本指南规定，现场勘界须采用实时动态测量等方式测定边界点和定标点的实地坐标与高程，记录包括照片、点间距离和位置略图在内的详细信息。测量完成后，应将确认的边界线、边界点及定标点准确标绘于工作底图上，制作包含影像、地形要素和地理名称的保护区边界分布图，必要时可加绘局部放大图。最终成果须系统整理为边界点成果表、定标点信息登记表、边界图、矢量数据库及勘界报告等多类材料，形成完整的技术档案。
