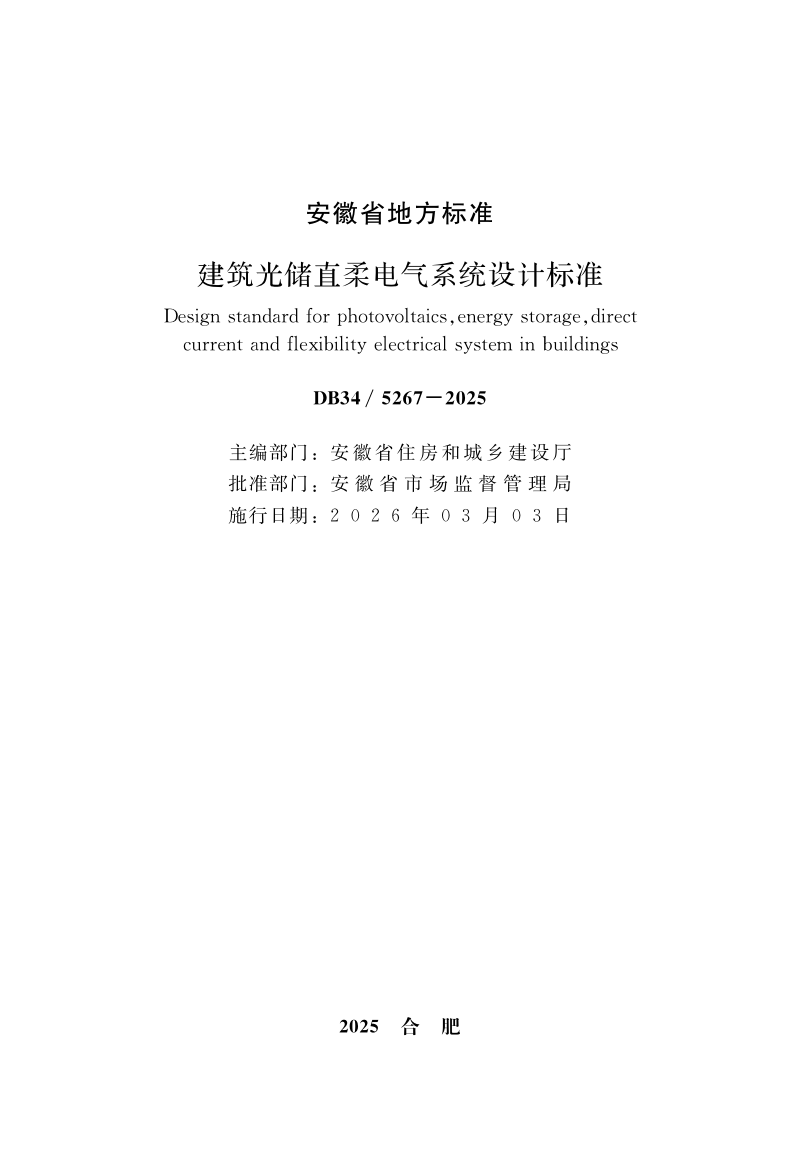

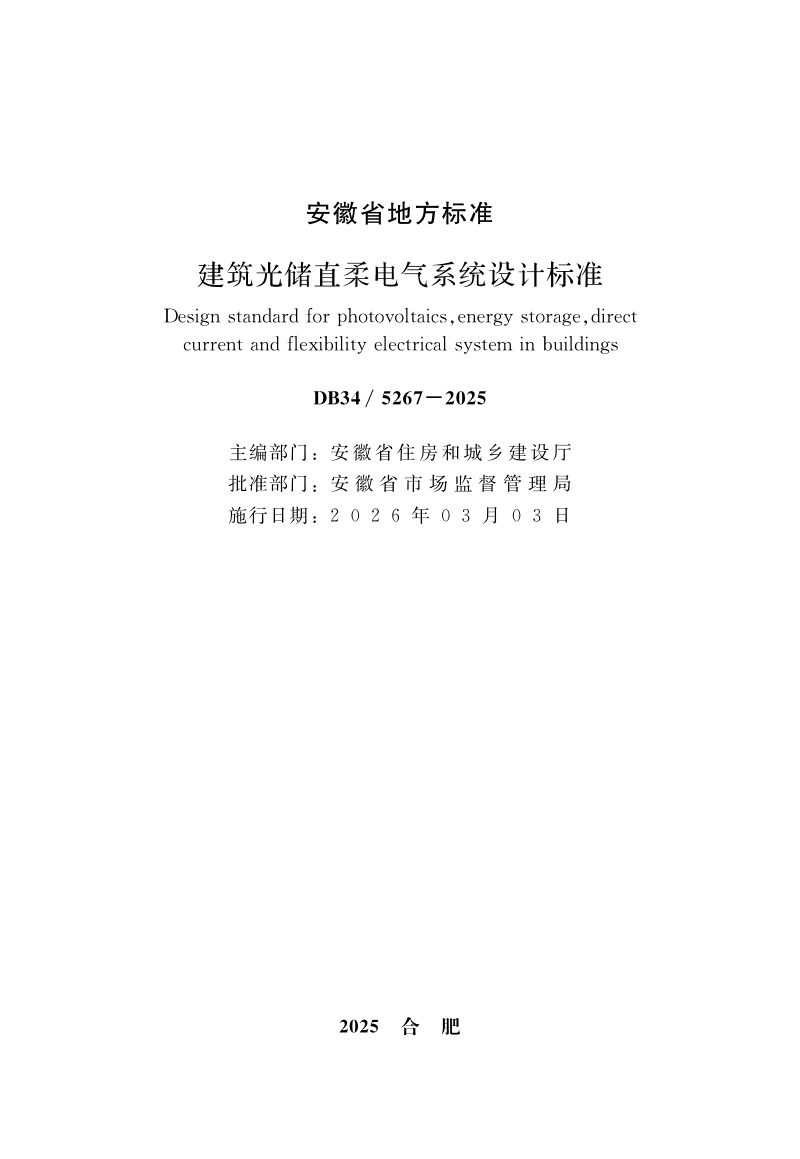

安徽省《建筑光储直柔电气系统设计标准》DB34/T 5267-2025

本规范是安徽省关于建筑光储直柔电气系统设计的工程建设地方标准，编号DB34/T 5267-2025。本规范旨在落实国家双碳战略，规范建筑光伏、储能、直流配电及柔性控制系统的集成设计，适用于新建、改建和扩建的民用及通用工业建筑。本规范系统性地涵盖了从光伏发电、电化学储能、交直流混合配电、柔性控制到通信数字化的全链条技术要求，强调系统应具备可再生能源高效消纳、功率主动响应及与电网协调互动能力。本规范明确了系统架构选择、设备选型、保护配置及消防土建等配套规定，并提供了典型拓扑方案，以指导工程设计实现安全、高效、智能的目标。

系统设计总体架构

本规范规定建筑光储直柔电气系统由建筑光伏、建筑储能、建筑电气、柔性控制及通信数字化等部分组成。系统设计应支持光伏、储能及充电设施合理接入，优先采用自发自用模式，并鼓励新建公共建筑配置柔性控制单元。直流配电系统设计宜以实现建筑电力交互为目标，通过变换器连接各分系统并汇集电能，提升能源利用效率，同时系统宜具备并离网切换功能以保持供电稳定。

关键设备与保护要求

本规范对光伏组件、储能电池、变换器及开关设备等提出了详细技术要求。光伏系统宜采用组串式逆变器就近接入，储能系统推广电化学储能并鼓励V2B技术应用。继电保护需适应多电源接入场景，具备防孤岛及方向保护能力；直流配电系统侧重于过流与电压异常保护，并强调IT接地型式下的绝缘监测，防范外部交流窜入风险。

柔性控制与数字化交互

本规范要求柔性控制系统以实现建筑整体用电柔度为目标，通过集成光伏、储能及负荷管理，动态调节用电功率。系统需具备数据采集、运行控制及电网双向互动功能，并可参与需求响应。数字化部分则强调系统应同步规划通信网络，优先采用光纤通信，并实现电、非电及碳数据的统一接入能源运营平台，支撑绿电交易与虚拟电厂等高级应用。
