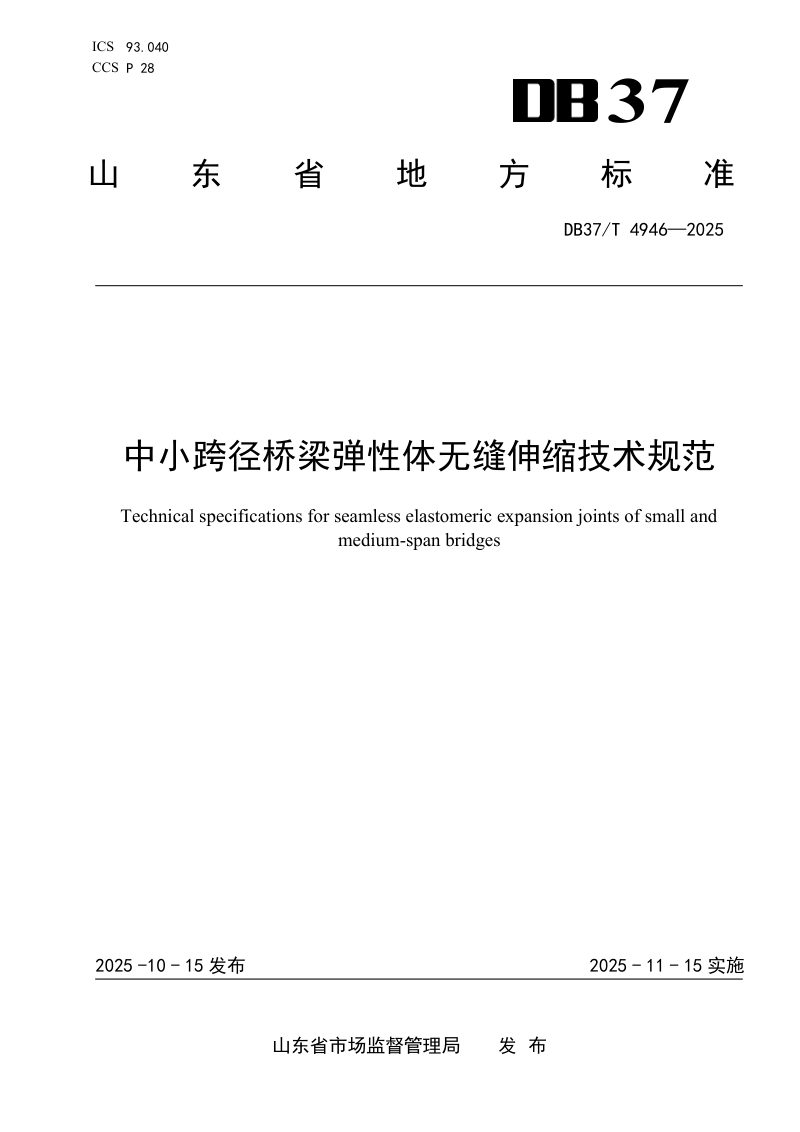

山东省《中小跨径桥梁弹性体无缝伸缩技术规范》DB37/T4946-2025

本规范针对山东省中小跨径桥梁，系统规定了弹性体无缝伸缩技术的材料与装置、设计、施工及质量检验全流程要求。本规范适用于伸缩量在40毫米至160毫米范围内的桥梁无缝伸缩缝工程，技术路径涵盖现浇填充式和预制装配式两种结构形式。本规范明确了弹性体材料宜采用橡胶或聚氨酯等高分子材料并给出性能指标，规定了装置的整体性能、尺寸偏差与外观要求。在设计环节，本规范建立了承载能力极限状态和正常使用极限状态的双重验算体系，分别考虑不同伸缩量工况下的荷载组合，并对锚固混凝土强度等级、防水性能及装置变位能力提出具体构造要求。施工方面，本规范从锚固构件安装、混凝土浇筑养生到弹性体施工均制定了详细操作程序，强调反开槽安装、清洁湿润、精确定位与控制高程等关键工艺。质量检验则依托材料检验与安装实测项目，确保工程实体质量受控。

材料与装置核心要求

本规范规定弹性体材料宜选用橡胶或聚氨酯等高分子材料，并对其拉伸、撕裂、耐磨、老化等物理力学性能作出量化要求。无缝伸缩装置分为现浇填充式和预制装配式两种结构，整体性能需满足相应技术指标，预制装配式装置的尺寸偏差应符合设计及国标要求，外观须平整洁净，无超过0.5毫米的缺陷，防滑槽纹理清晰，锚固钢结构防腐到位且涂装平整。

设计验算与构造规定

本规范要求弹性体无缝伸缩装置须进行承载能力和正常使用两类极限状态验算，其中承载能力验算按伸缩量达到60%和100%两种工况分别采用不同荷载组合公式。构造上，锚固混凝土及后浇带强度不应低于主梁混凝土且不低于C50，宜采用纤维混凝土并设防裂钢筋网，伸缩装置与防撞护栏接缝须满足24小时无渗漏的防水要求，装置选型须将变位能力与伸缩缝跨缝间距匹配规定规格。

施工与质量控制要点

本规范明确伸缩装置宜在桥面铺装后采用反开槽方式安装，安装前须检查修正梁端预留缝间隙、清理槽口并确认锚固钢筋位置。锚固构件应在复核标高与平面位置后与预埋钢筋依次焊接牢靠，混凝土浇筑须两侧同步振捣密实并控制顶面标高，养生时间正常不少于7天。弹性体安装要求中心线与梁端间隙对正，现浇工艺需做好清洗、烘干、粘贴密封条和涂刷粘结剂，预制工艺则须打磨锚固混凝土、依次安装并复拧螺母。
