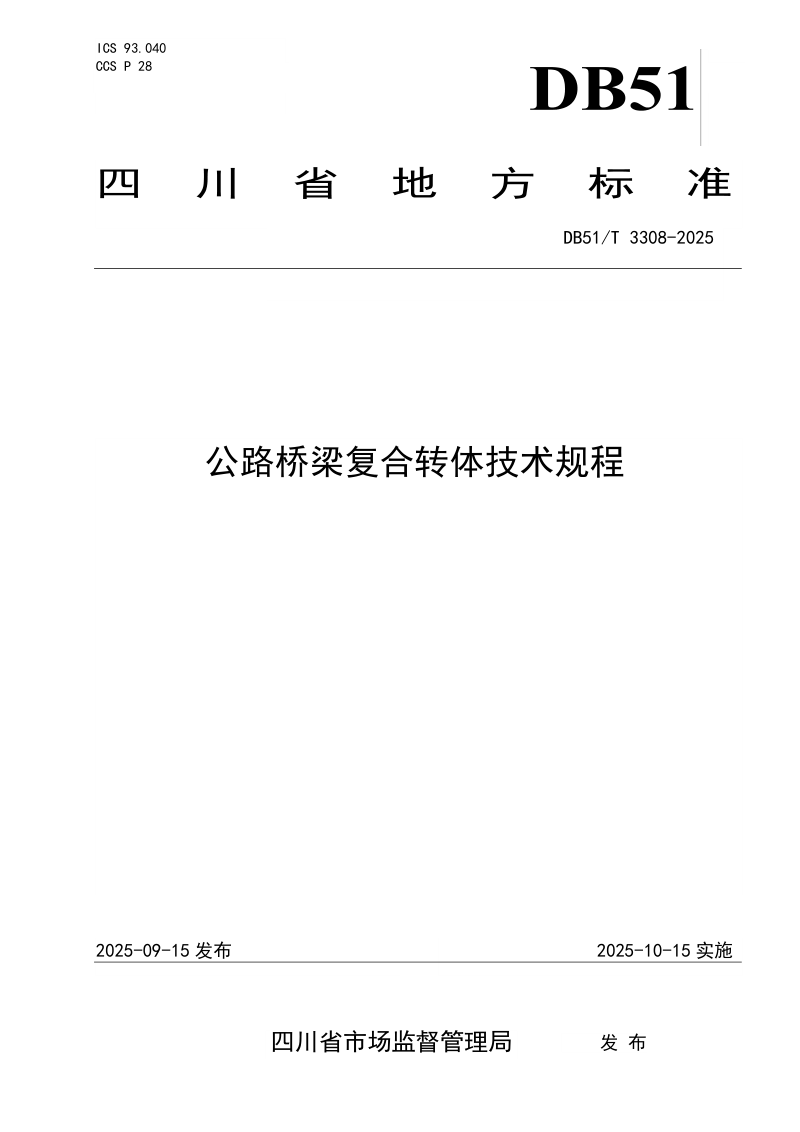

四川省《公路桥梁复合转体技术规程》DB51/T3308-2025

本规程立足四川省公路桥梁建设实践，系统规定了复合转体工艺的设计、计算、安装、施工与控制全流程技术要求。本规程将平转与竖转技术有机融合，明确了转体系统由平转系统、竖转系统及平衡设施组成，并对平转铰、竖转铰、环道、撑脚、扣塔、扣索等关键部件的设计参数、材料选用与构造措施作出详细规定。本规程强调全过程施工监控与信息化管理，要求建立空间整体计算模型进行强度、刚度与稳定性分析，并针对脱架、试转、转体、合龙等阶段制定严格的验收标准与安全预警机制。本规程适用于公路桥梁，市政与铁路桥梁可参照使用，旨在提升桥梁转体施工的安全性与可靠性。

复合转体系统构成与设计原则

本规程规定转体系统由平转系统、竖转系统和平衡设施三部分集成。平转系统以上、下转盘及平转铰为核心，配合撑脚、环道与牵引索实现水平转动；竖转系统则依靠竖转铰、扣塔、扣索及撑架完成竖向提升。设计时须结合地形地质条件与桥梁结构特点，因地制宜选择转体方案，并明确体系转换顺序，确保转体全过程结构稳定。同时，设计应遵循环道支承与平转铰支承相结合的方式，并严格控制转动体重心位置。

关键部件构造与施工控制要点

本规程对平转铰、竖转铰、撑脚、环道、扣塔等关键部件提出了细致的加工与安装要求。平转铰宜采用钢球铰或钢平铰，滑片需选用低摩阻材料并保证嵌固深度；竖转铰的销轴与销孔须经机加工，摩擦副应设润滑措施。施工时，下转盘混凝土须保证密实度，平转铰与环道安装精度须精确控制；扣索与平衡索须按顺序逐根预紧，且预紧力公差不超过3%。各部件出厂前须试拼验收，现场安装后须试运行，确保满足设计承载力与使用功能。

转体施工流程与安全监控机制

本规程将转体施工划分为试转、正式转体与合龙三个阶段。试转前须进行脱架及称重试验，以测定不平衡力矩与摩阻系数；正式转体时应匀速转动，竖转角速度不宜大于0.005rad/min，平转角速度不宜大于0.02rad/min。转体全过程须进行施工监测，监控内容涵盖牵引力、索力、结构应力、位移及环境风速等参数。监控数据通过正常、预警、报警、超限四级区间进行判定，一旦达到超限值须立即停止转体并启动应急预案，确保施工安全。
