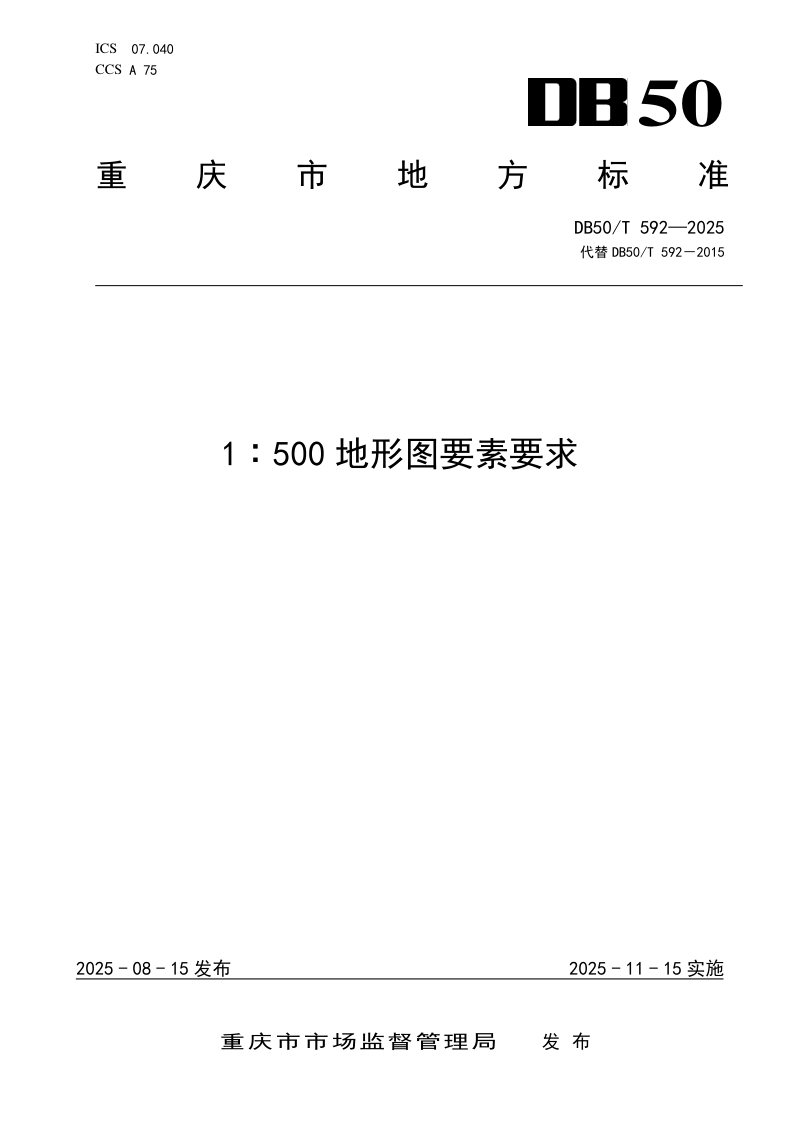

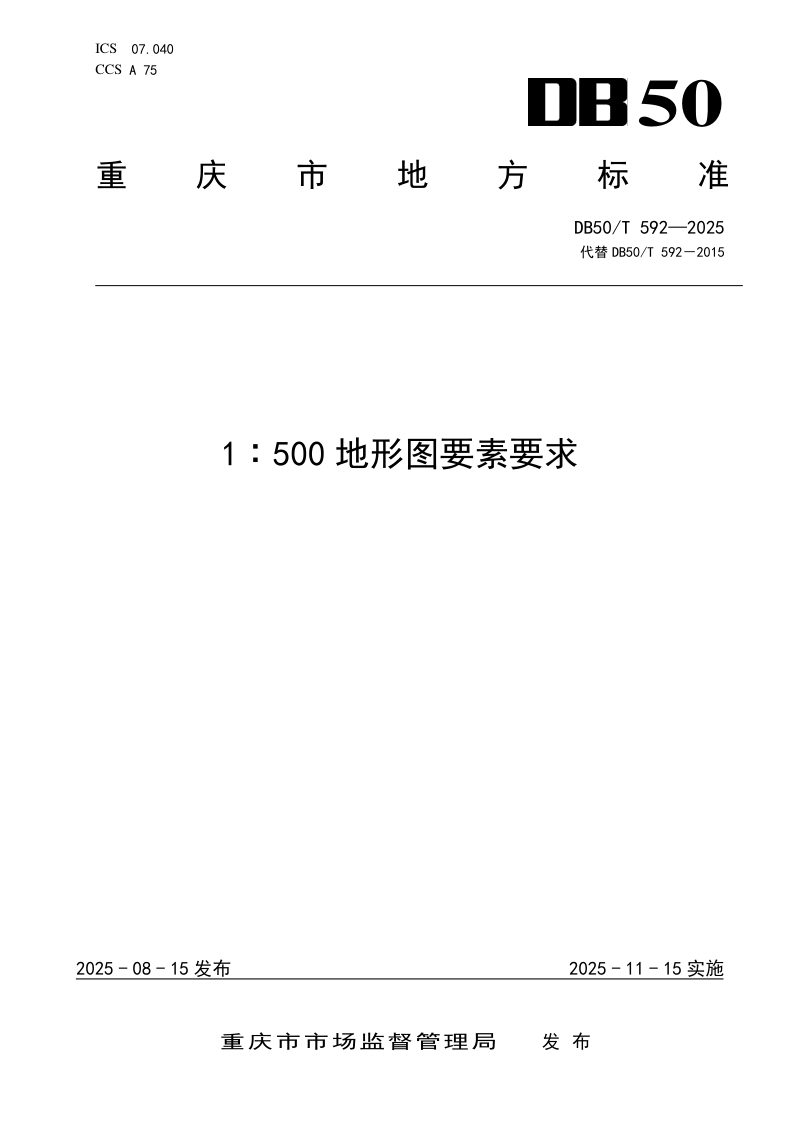

重庆市《1：500地形图要素要求》DB50/T 592-2025

本规范规定了重庆市1：500比例尺地形图在数据采集、处理、表达、建库及应用中必须遵循的要素要求。本规范以2000国家大地坐标系和1985国家高程基准为空间定位基础，系统构建了涵盖定位基础、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质、地名共九大类的要素分类体系，并采用8位数字编码对各类要素进行唯一标识。本规范明确了点、线、面及注记四类要素的表达原则与绘制方法，规定了不同地形类别下的等高距选取与高程注记精度，并对地形图的数据分层设色、正方形或矩形分幅编号以及图廓整饰样式作出了统一要求，为地形图的标准化生产与共享提供了技术依据。

要素分类与编码规则

本规范将地形图要素按线性分类法划分为大类、中类、小类、子类四个层级，共设9个大类，要求已有要素名称按国家标准执行，新增要素按附录A执行。要素编码采用8位十进制数字码，由1位专题码、6位分类码和1位类型码组成，其中分类码严格遵循GB/T 13923的规定，类型码用以区分同一要素的点、线、面及注记形态。

要素表达与符号绘制

本规范确立了以专用符号表达为主、注记说明为辅的表达原则，并针对点、线、面符号以及条件符号制定了具体的绘制与定位标准。对于重叠地物，要求按投影原则保持上层完整，下层采用消隐或虚线处理。注记内容需作为整体标注，地名注记与说明注记应分别符合相关规范要求。

数据组织与图幅整饰

本规范要求地形图在平地、丘陵地采用0.5米等高距，山地、高山地采用1.0米等高距，高程注记精确至0.01米。数据可按中类分层，并提供统一设色、分层设色、分要素设色等多种颜色配置方案。地形图分幅支持50cm×50cm正方形分幅、矩形分幅及自由分幅三种方式，图廓整饰按附录C执行。
