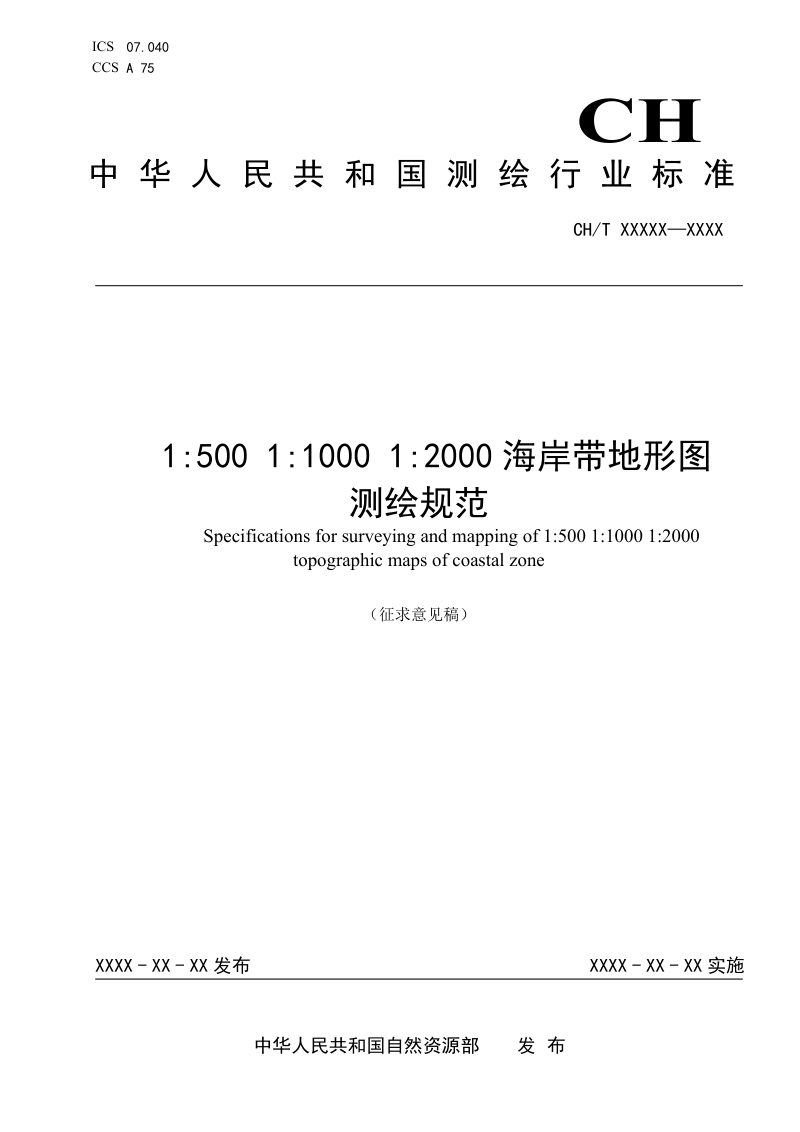

《1：500 1：1000 1：2000 海岸带地形图测绘规范》（征求意见稿）

本规范规定了1:500、1:1000、1:2000比例尺海岸带地形图测绘的技术要求、作业流程与成果标准，涵盖陆域、干出滩及水下地形的全过程测绘工作。本规范以海岸带陆海交界区域的完整表达为核心目标，统一了测绘基准、精度指标、测量方法与图式表达规则，确保陆域地形、干出滩地貌与水下地形的无缝衔接与一体化呈现。本规范对控制测量、水位控制、导航定位、水深测量及成果图编制等关键环节提出了明确的技术规定，同时兼顾了海岸带地形图的动态更新需求，为海岸带地区的规划管理、工程建设与科学研究提供统一、规范的基础地理信息支撑。

测绘基准与基本要求

本规范明确了海岸带地形图测绘应采用2000国家大地坐标系与1985国家高程基准，深度基准统一采用理论最低潮面，并强制要求建立高程基准与深度基准之间的转换关系。测绘范围规定为陆域向海测至水深15米或以宽度不小于10千米控制，陆域向上延伸至海岸线以上2千米，以确保陆海过渡带的完整覆盖。地形图投影采用高斯—克吕格投影，并对地形类别划分、基本等高距与等深距、测图精度作出了详细规定，陆地及干出滩地物点平面中误差与高程中误差均按比例尺和地形类别设定了明确限值，水深测量平面定位极限误差不大于1米。

陆海一体化测量方法

本规范系统规定了陆地地形测量的数字航空摄影测量、机载激光雷达测量、RTK测量与全站仪测量四种方法及其技术要求，并明确了海岸线的界定标准与测绘方式。干出滩地形测量兼顾陆地测图方法与水下地形测量方法，可在不同潮位条件下灵活施测，并要求两类方法的测量成果在重叠区内高程互差不大于0.3米。水下地形测量涵盖水位控制、导航定位与水深测量三大环节，对验潮站设立、水位零点高程测定、单波束与多波束测深实施、数据预处理与滤波清理等均有详细规定，确保从数据采集到成果输出的全过程质量控制。

成果图编制与更新维护

本规范要求成果图实现陆海数据的无缝拼接与一体化表达，对高程注记、水下高程注记、水深注记与干出高度的表达方式分别作了规定，并明确了等值线的勾绘应遵循“扩浅缩深”原则。干出滩要素的表达须完整展现其性质、范围及内部地物。成果图编制完成后应进行图幅接边处理，接边精度按图上0.3毫米至0.6毫米分档处理。本规范还建立了海岸带地形图的更新机制，陆域部分更新周期不超过2年，海域部分不超过6年，海域更新调查通过布设重合主测线与检查线进行比对，当超限区域超过40%时应进行全测区重测更新。
