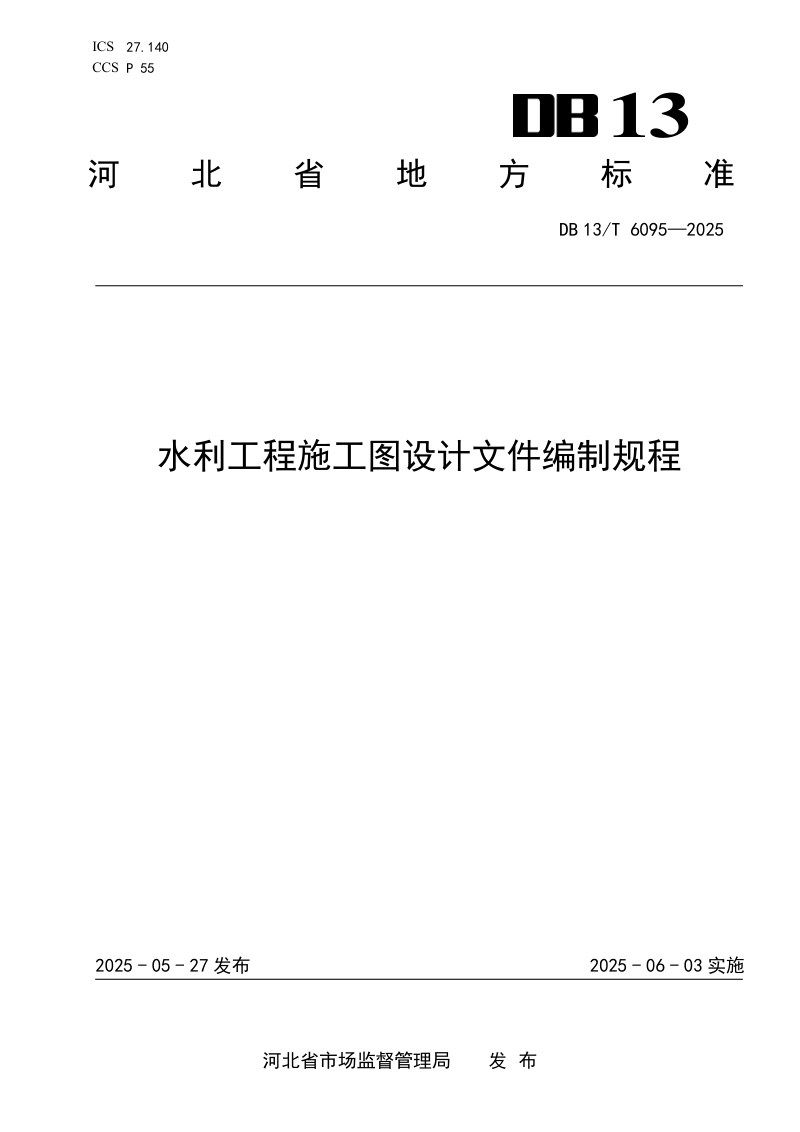

河北省《水利工程施工图设计文件编制规程》DB13/T 6095-2025

本规程规定了河北省水利工程施工图设计文件的编制要求，适用于大中型水利工程，小型工程可参照执行。本规程以经批准的初步设计文件为主要依据，要求施工图设计文件内容深度充分体现设计意图，满足设备材料采购、施工、运行及管理需要，且表达应准确、清晰、完整、统一。本规程的核心内容包括施工图设计说明和施工图纸两大部分，其中施工图设计说明涵盖概述、水文地质条件、设计依据、工程布置与结构设计、机电及金属结构、施工技术要求、施工安全与环境卫生、水土保持及环境保护措施等。施工图纸则按专业和工程类型分别明确编制内容，覆盖水工建筑、水力机械、金属结构、电气等专业，并针对水库、河道堤防、水闸涵洞、泵站、供水、加固改扩建及配套工程等不同类型，详细给出了总体布置图、结构图、钢筋图、设备安装图等具体图纸的编制深度和要求，同时规定了图纸目录的排列顺序。

明确施工图设计文件构成与深度要求

本规程界定了施工图设计文件由施工图设计说明和施工图纸组成。施工图设计说明需单独或合并成册，系统阐述工程概况、设计依据及各项设计方案。施工图纸则要求按专业和工程类型详尽绘制，确保能准确指导施工、采购及设备制作，并对各专业图纸的包含内容、表达方式及深度作出具体规定，保证图纸的可操作性。

规范不同工程类型的图纸编制细则

本规程按工程特性，分别对水库、河道与堤防、水闸（涵洞）、泵站、供水、加固及改扩建、配套工程等七大类工程，逐一细化了施工图编制要求。从总体布置到各单体建（构）筑物结构，从地基处理到钢筋图绘制，从金属结构设备到电气系统，均给出了详细的技术规定和制图标准，为不同类型水利工程的施工图设计提供了系统化的操作指引。
