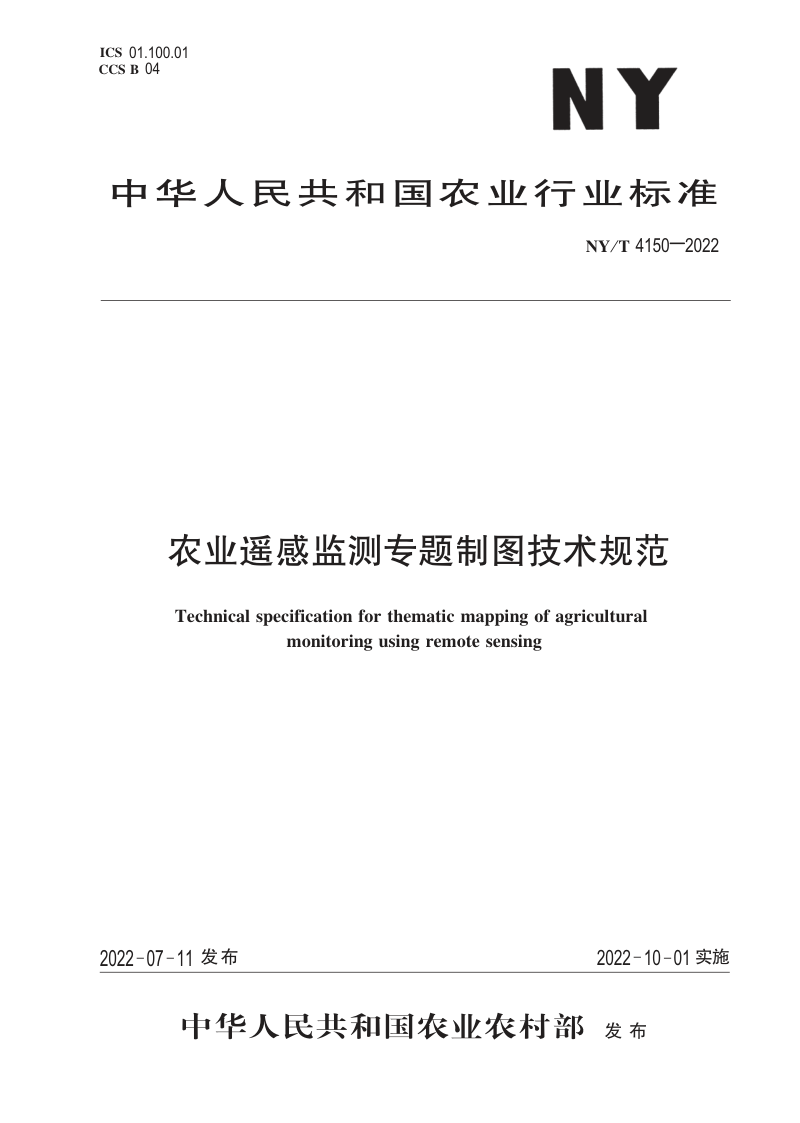

《农业遥感监测专题制图技术规范》NY/T 4150-2022

本规范规定了基于遥感数据开展农业监测专题制图的完整技术要求，涵盖空间基准、技术流程、内容确定、制作方法及输出与质量检查等环节。农业遥感专题图是以遥感影像为信息源，针对农业生产监测需求，将作物分布、土壤墒情等专题要素与基础地理信息相结合，通过统一的空间基准、配色原则、符号配置和地图整饰形成的规范化图件。本规范强调从制图对象确定、数据属性明确到图示化要求落实的前期工作，并在制作环节对制图模板、配色方案、符号体系及整饰要素提出统一要求，最终通过多级质量检查确保专题图的科学性与规范性，适用于各级农业遥感监测业务中的专题图编制。

技术流程与前期准备

本规范将农业遥感监测专题制图的技术流程划分为专题图内容确定、专题图制作、专题图输出及质量检查三个阶段。在内容确定阶段，须明确制图对象及其表征单位，弄清所用影像和专题产品的空间分辨率、像元含义及矢量属性字段，并根据制图范围与监测用途确定成图比例尺和分辨率，使制图对象空间分辨率满足相应标准。

制作要求与整饰规范

制图制作应首先设计统一的制图模板，明确监测范围、比例尺、投影方式以及图名、图例、指北针、图框等要素的字体字号和布局，相同比例尺专题图须使用相同地理底图。配色原则要求整体协调美观、重点突出，典型地物宜沿用常用配色方案，同类作物采用同一色系，不同类别间色彩与形状差异明显。符号配置应覆盖点、线、面及文字类型，支持单一符号、分类符号和分级符号设置，并可根据需要构建地图符号库。地图整饰须包含图名、图例、图框、指北针和比例尺，图名应概括制图对象、监测范围与时间，注记详略得当且不遮挡主体，制图单位和时间等信息置于图框外适当位置。

输出与质量检查

专题图编制完成后，可输出为栅格或矢量等多种格式，输出时应避免有损压缩并保存工程文件。质量检查包括自检、预检和验收，检查内容涵盖地图内容与表示方法、符号可读性及一致性、整饰要素完整性、分辨率与格式合规性，以及同一系列专题图在排版、符号、字体和色彩系统等方面的高度统一。若专题图需公开展示或出版，还应经地图技术审查部门审核并取得审图号。
