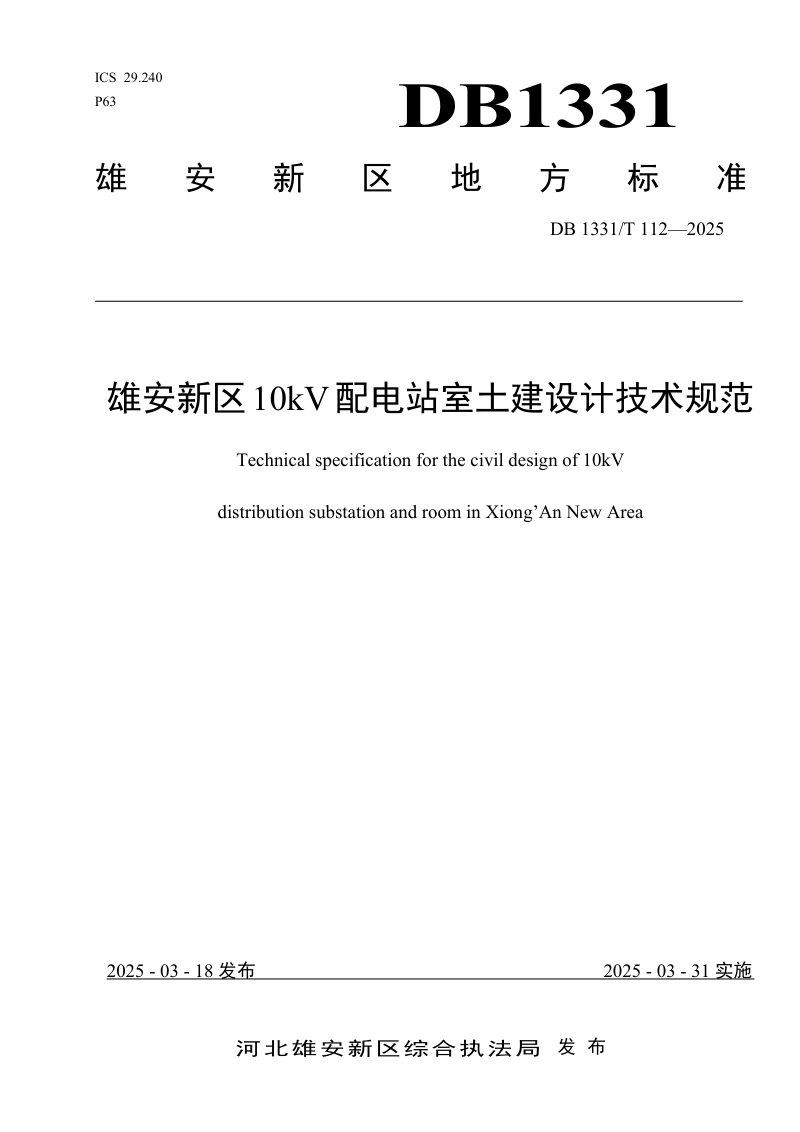

雄安新区《10kV配电站室土建设计技术规范》DB1331/T 112-2025

本规范系针对雄安新区10kV配电站室土建设计建设的专项技术标准，适用于所有新建、改建和扩建的10kV配电网电力工程。本规范系统规定了站址选择、总平面与竖向设计、建筑结构、给排水消防、暖通空调、过电压保护与防雷接地、电气照明、智能化系统以及电缆通道设计等全专业的技术要求。本规范强调配电站室建设须遵循新区总体规划并取得主管部门审批，坚持绿色环保、节约资源的设计原则，同时明确土建设计图纸须经审核后方可施工。在站址布局上，本规范提出了独立建设与结合建筑物共建的差异化要求，并严格规定了防洪排涝标高与防水防渗措施。在土建各专业设计中，本规范细化了设备层净高、电缆夹层设置、运输巡检通道、防火防小动物、荷载防水等级以及应急照明等关键技术参数，同时对电缆排管与桥架的设计路径、断面规格、接地防护及防火封堵做出了详尽规定，以全面保障配电站室的安全可靠与运维便利。

配电站室选址与布局要求

本规范明确了10kV开关站与配电室的选位原则，独立建设的开关站须避开低洼积水区域并满足防火间距；附建式站室严禁设置在居室正上方、正下方或贴邻疏散出口，且应采取可靠的防水防渗措施。竖向设计中，开关站和公用配电室须布置于建筑物首层并高于最高内涝水位，用户配电室若设于地下则须满足特定的层位与标高要求。此外，配电站室须预留宽度不小于4米的室外运输检修通道，并遵循面积指标控制。

土建全专业设计核心要点

本规范从建筑、结构、给排水消防、暖通、电气照明等专业角度提出精细化设计要求。建筑专业规定了设备层板底净高不小于4.0米、梁底净高不小于3.5米，并强制设置不少于两处通往电缆夹层的检修通道，运输门与巡检门均有严格的尺寸及材质要求。结构专业明确站室不得有变形缝穿越。给排水消防要求电缆夹层设置不少于两个带液位控制的集水坑，设备层须采用七氟丙烷预制灭火系统。暖通专业规定室内温湿度参数与不小于每小时6次的通风换气次数。电气照明则要求配置正常照明与持续供电时间不等的应急照明系统，且灯具不得布置在变压器等设备正上方。

电缆通道与桥架规范

本规范单列电缆通道设计章节，要求开关站须设置两个方向的电缆进出线通道，并与大市政连通。电缆排管须采用保护管外包钢筋混凝土结构，明确规定了工井设置的条件（如电缆分支接头处、路径较大改变处等），以及工井的净高、人孔、集水坑和接地装置的具体参数。电缆桥架部分则对桥架的阻燃性能、敷设高度、跨距间距、防火封堵以及与保护联结导体的可靠连接方式作出了详细限定。
