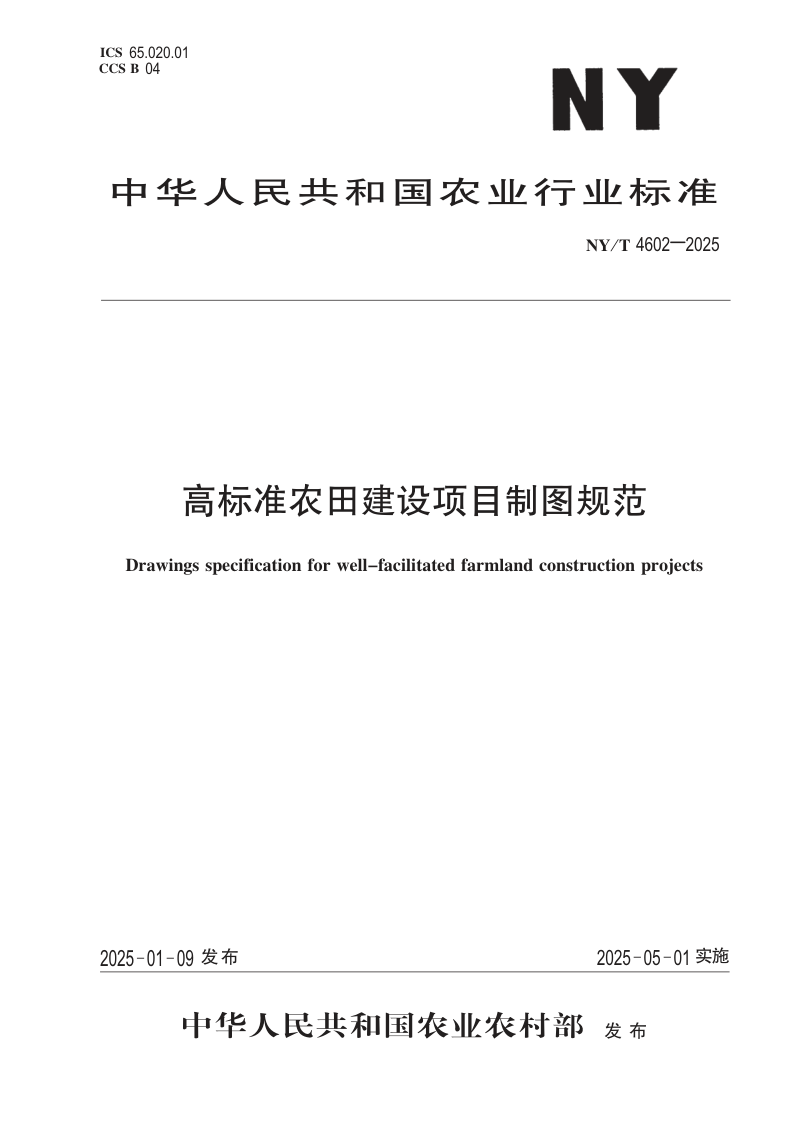

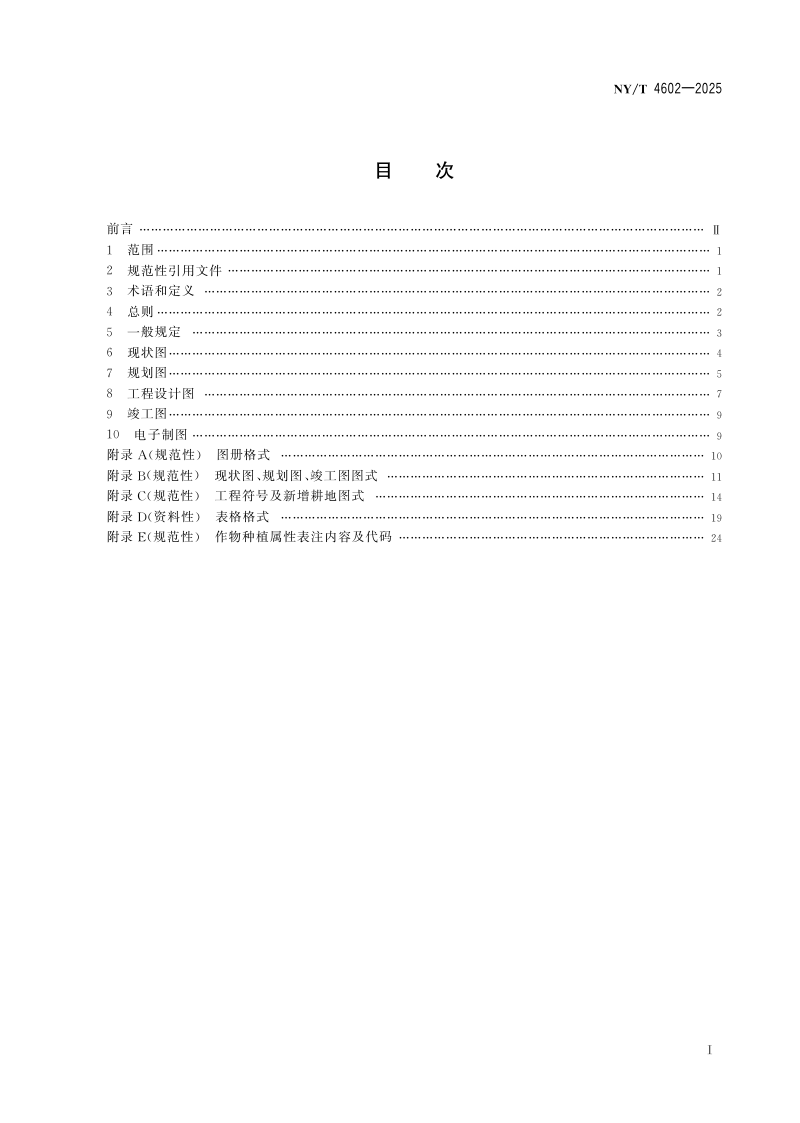

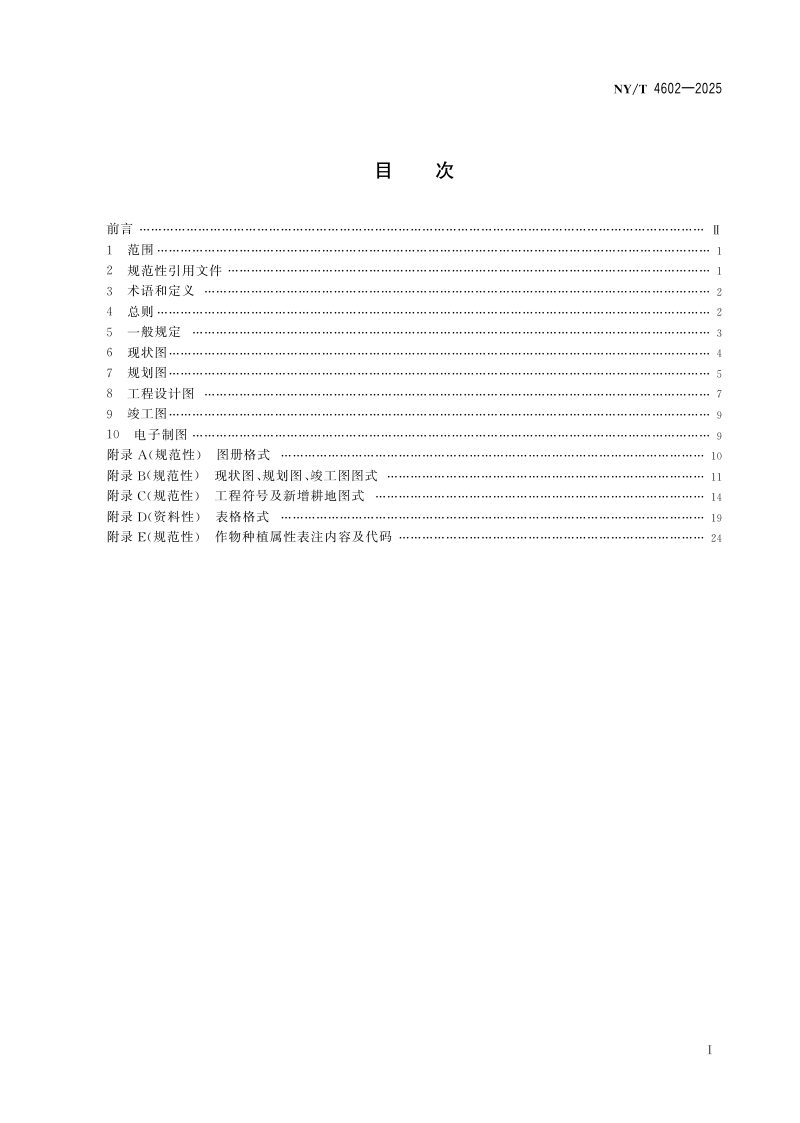

《高标准农田建设项目制图规范》NY/T 4602-2025

本规范是高标准农田建设项目制图的统一技术准则，系统规定了现状图、规划图、工程设计图、竣工图及电子制图的编制内容与技术要求。本规范以项目全生命周期为主线，确立了从坐标系统、比例尺、精度、图纸幅面到图式、注记、编号规则的通用规则，确保图件信息准确、表达规范。在制图要素上，本规范细化了对地形地貌、土地利用现状、作物种植属性及各类基础设施的表达标准，并按可行性研究、初步设计、施工图三个阶段，逐级深化工程设计图的完整性要求。同时，本规范明确了规划工程定点定位方法与竣工图反映建设实际、涵盖调整与增做工程的原则，并对电子制图的图层分类、成果格式提出统一要求，以支撑高标准农田建设“一张图”管理。

统一全流程制图标准

本规范构建了覆盖高标准农田建设项目各阶段的完整制图体系，明确了现状图反映项目区原始地形地貌、水系分布和基础设施布局，规划图应基于现状图突出新增与改建工程布局，工程设计图需分阶段细化建筑结构与施工细节，竣工图则须真实记录工程建设完成情况。整个流程的图纸比例尺、坐标系统和高程基准保持连贯一致，确保项目成果的可追溯与可比对。

规范工程信息表达与编号

本规范对图面要素的表达方式进行了统一规定，要求图面配置包含图名、指北针、图例和标题栏等，并详细规定了现状与规划工程的颜色、虚实线区分方法。同时，建立了“年度+工程类型+流水号”的标准化编号规则，要求对所有农田基础设施进行统一编目，并在定点定位表中记录坐标，实现了工程信息的精准定位与规范标注。

强化农业特色与电子化交付

本规范强调制图内容应体现农业特色，明确要求反映作物种植属性、绿色农田及数字化农田等要素，并在附录中提供了作物种植属性标注代码。在成果交付方面，规定了以DWG、SHP等可操作格式为主的电子成图要求，提出图层分类与命名规则，确保制图成果能与高标准农田建设“一张图”系统有效对接，实现数据资源的统一管理。
