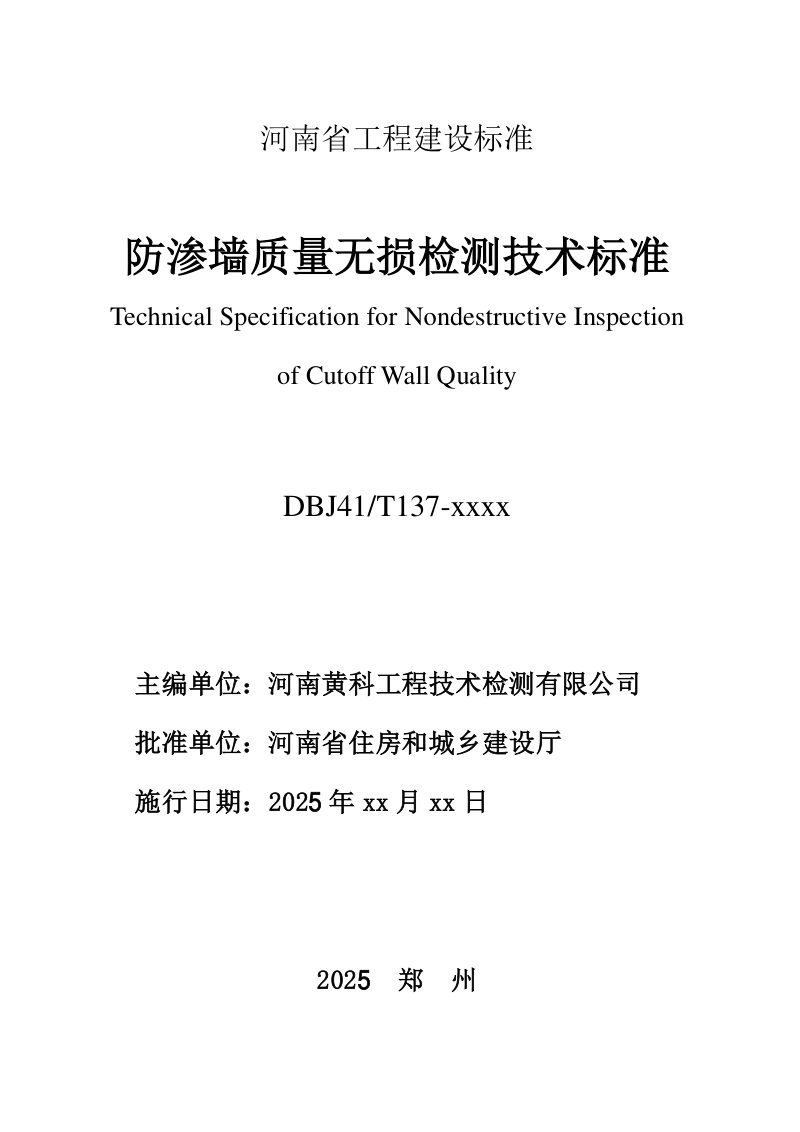

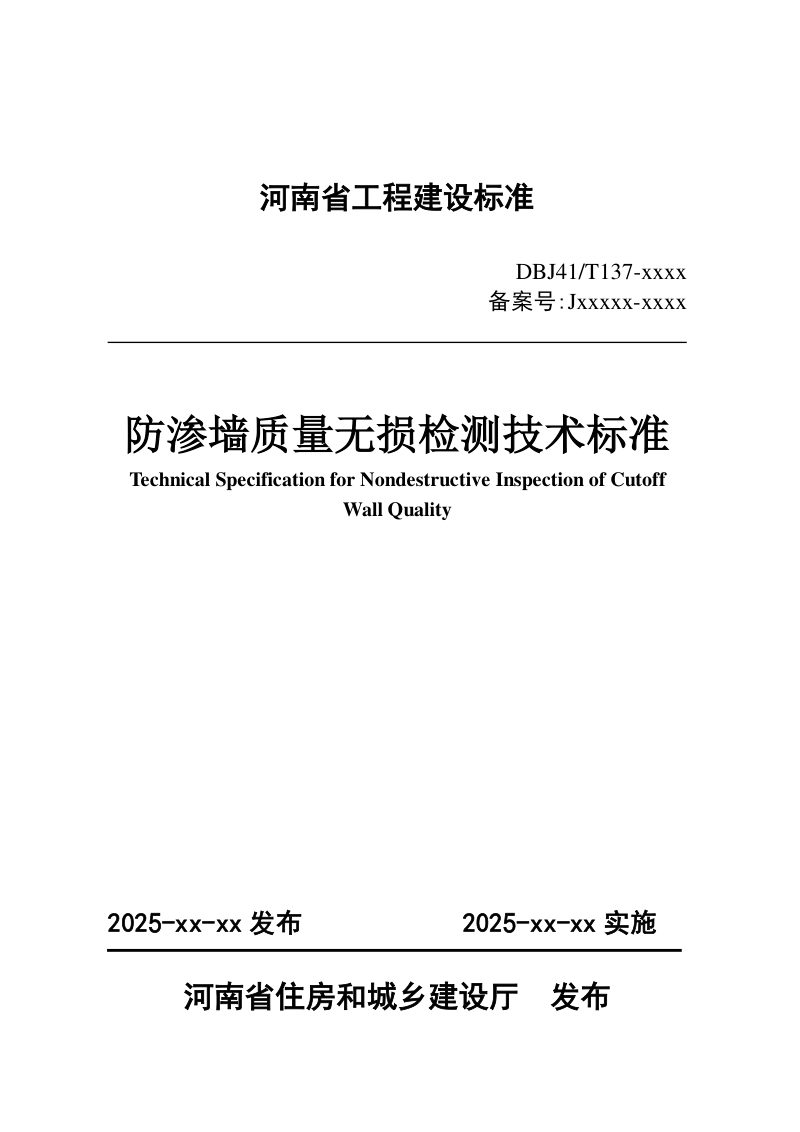

河南省《防渗墙质量无损检测技术标准》（征求意见稿）

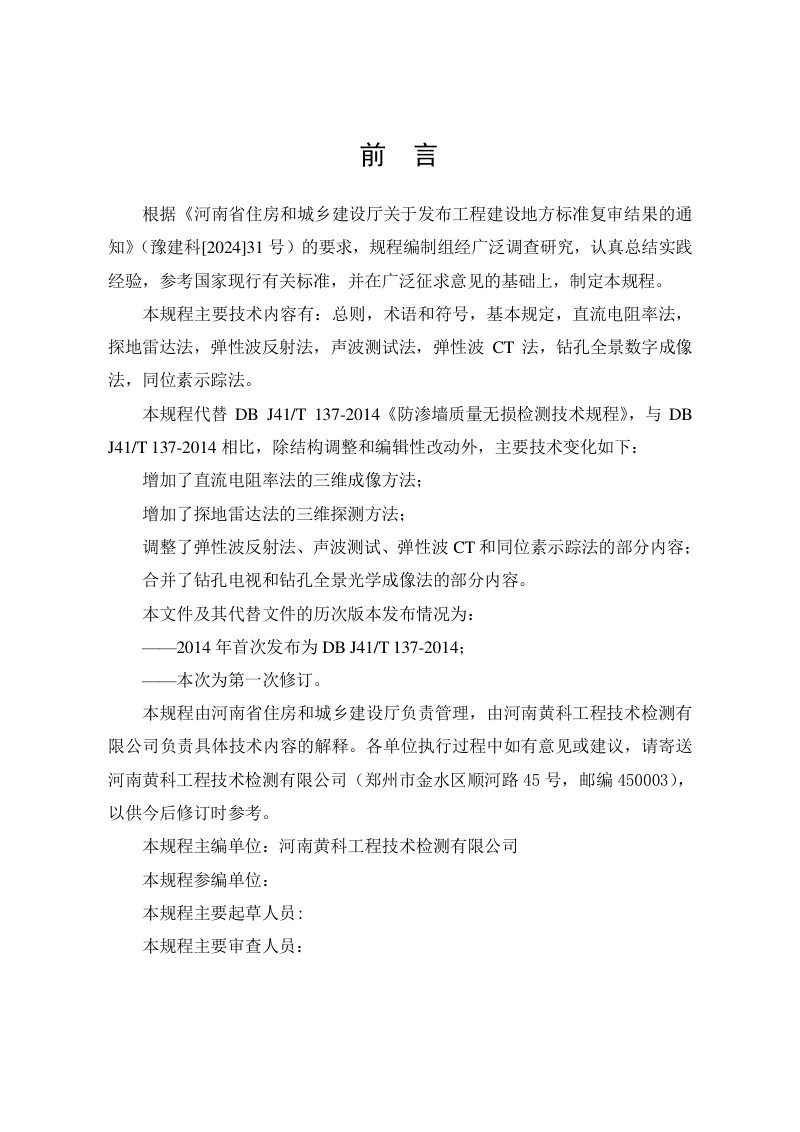

本规程是河南省关于防渗墙质量无损检测的工程建设技术标准，替代了DBJ41/T137-2014版本，旨在规范检测内容、方法和技术，保证成果质量。本规程适用于建设工程中各类防渗墙的无损检测，涵盖了从检测方案编制、外业数据采集、资料解释到成果报告编制的全过程要求。本规程共分十章及附录，系统规定了直流电阻率法、探地雷达法、弹性波反射法、声波测试法、弹性波CT法、钻孔全景数字成像法和同位素示踪法等七种检测方法的适用条件、仪器设备性能、外业操作、数据处理和资料解释的技术细则。与原标准相比，本规程新增了直流电阻率法的三维成像、探地雷达法的三维探测方法，调整了弹性波反射法、声波测试、弹性波CT和同位素示踪法的部分内容，合并了钻孔电视和钻孔全景光学成像法的相关要求，使检测手段更加丰富，技术指标更为精确。

检测内容与方法选择

本规程明确了防渗墙质量无损检测的主要对象是墙体的完整性、均匀性、深度以及与基岩的接触情况，需识别的缺陷包括架空、蜂窝、裂隙、开叉、夹泥、沉渣过厚等。检测工作实施前必须编制检测方案，内容涵盖项目概况、地质条件、技术标准、设备组织和安全保障等。各检测方法均有特定适用范围：直流电阻率法和探地雷达法适用于无钢筋防渗墙的浅层检测，弹性波反射法、声波测试法和弹性波CT法基于波阻抗差异探测墙体内部缺陷，钻孔全景数字成像法用于直观观察孔壁裂隙与夹泥等，同位素示踪法则专用于测定渗透流速与流向。检测时应根据墙体特点与方法适用条件合理选择，并可采用普查与详查相结合的策略。

外业工作与质量控制

本规程对现场检测提出了严格的操作要求。检测前必须收集被检测墙体的勘察、设计、施工资料。外业工作强调测线测点布置的合理性，要求每班核查仪器状态并填写详实的现场记录。为保证数据可靠性，规程规定了系统的检查观测制度，检查观测工作量不得少于总工作量的5%，并需通过均方相对误差等指标评估数据精度。各方法均有针对性的操作细则，例如直流电阻率法要求确保电极接地良好，探地雷达法需现场标定介质电磁波速度，弹性波CT法则要求测试前检查钻孔畅通性和孔斜率。当日资料应进行初步整理备份，发现可疑数据须及时现场核实或重测。

资料解释与成果报告

本规程规范了从原始数据到最终报告的全流程。资料解释遵循固定的分析步骤：整理资料、绘制中间图件、确定解释原则、判定缺陷性质与位置、进行质量评价、编制成果图和报告。解释过程中强调结合地质、钻孔及其他物探成果进行综合对比分析，避免单一方法的多解性。数据处理可采用数字滤波、偏移处理、层析反演等专业算法，各章节对滤波频带选择、速度分析、反演迭代等关键参数均有规定。最终成果报告需包含概况、方法技术、现场作业、资料解释、结论与建议等核心章节，并附以测线布置图、典型成果图、缺陷分布图及成果统计表等图表，所有资料须经审核批准后归档。
