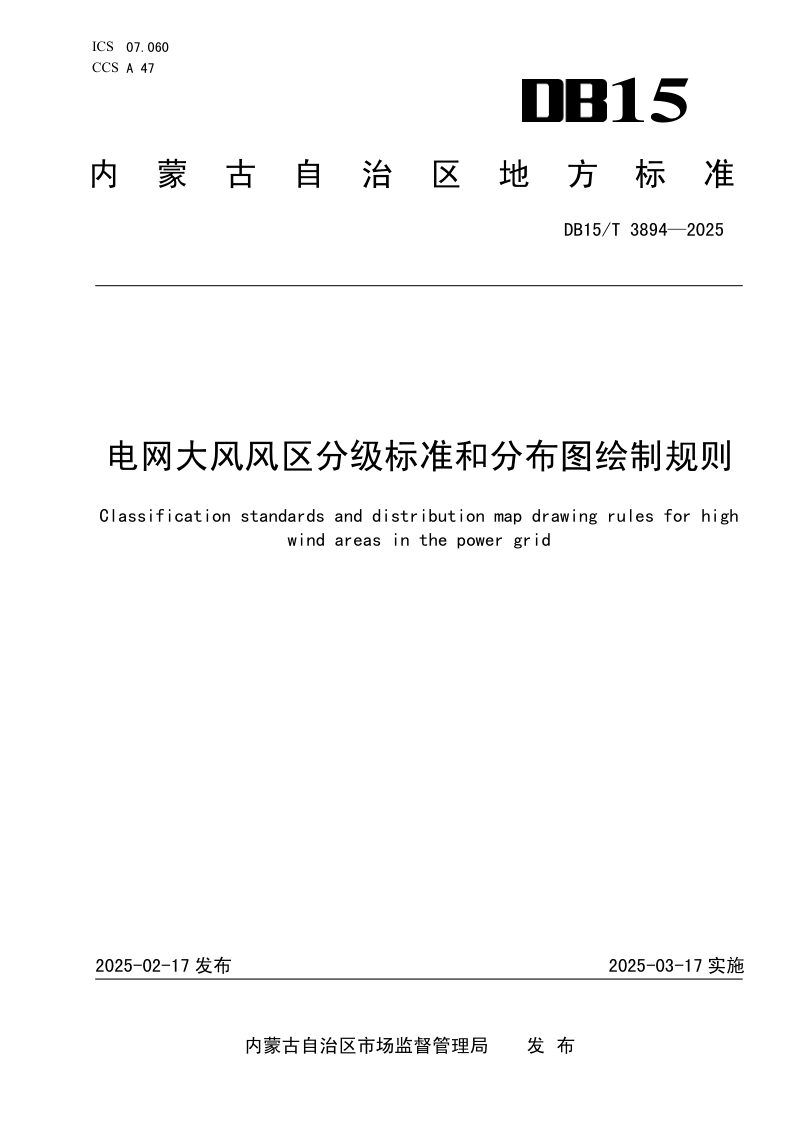

内蒙古自治区《电网大风风区分级标准和分布图绘制规则》DB15/T 3894-2025

本文件规定了电网大风风区的分级标准与分布图绘制规则，适用于内蒙古地区电力、能源、气象等行业开展风区分布图编制工作。本文件以输电线路设计需求为导向，基于气象观测数据，系统界定了基本风速、最大风速、大风重现期等核心术语，并依据不同重现期下的基本风速值，将风区划分为14个等级。在绘制环节，本文件对底图坐标系、比例尺、基础资料构成、风速概率计算模型以及等级跳变调整方法等作出了统一规范，同时明确了图纸规格、图面布局、颜色配置与制图说明等具体制图要求，形成了一套从数据采集、等级判定到成图输出的完整技术流程。

分级标准与核心指标

本文件以输电线路设计要求为依据，选定23.5m/s至50m/s之间的13个风速分界点，将基本风速划分为14个等级，临界值归入低等级。分级所用基本风速，系基于电网辖区内10米高度年最大风速观测数据，采用极值I型分布概率模型推算得出，涵盖30年、50年、100年等不同重现期。

绘制方法与技术要求

本文件要求采用国家2000坐标系电子地图为底图，最小比例尺不低于1:1000000，并须包含220kV及以上电压等级输电线路路径和变电站信息。绘制时需利用近10年以上的逐日风速资料及数字高程模型，按不同重现期分别成图。若出现相邻地区等级跳变，须按“就高不就低”原则在低等级区边界绘制过渡带。

资料构成与制图规范

本文件规定基础资料须涵盖近10年大风线路故障历史记录、逐日平均风速与极值风速等气象资料，以及精度达1km×1km的数字高程模型。制图时须标注经纬度、指北针、比例尺、图例及制图说明，风区分布图应按统一色标格式着色，标题格式为“内蒙古地区电网大风风区分布图（XX年一遇）”。
