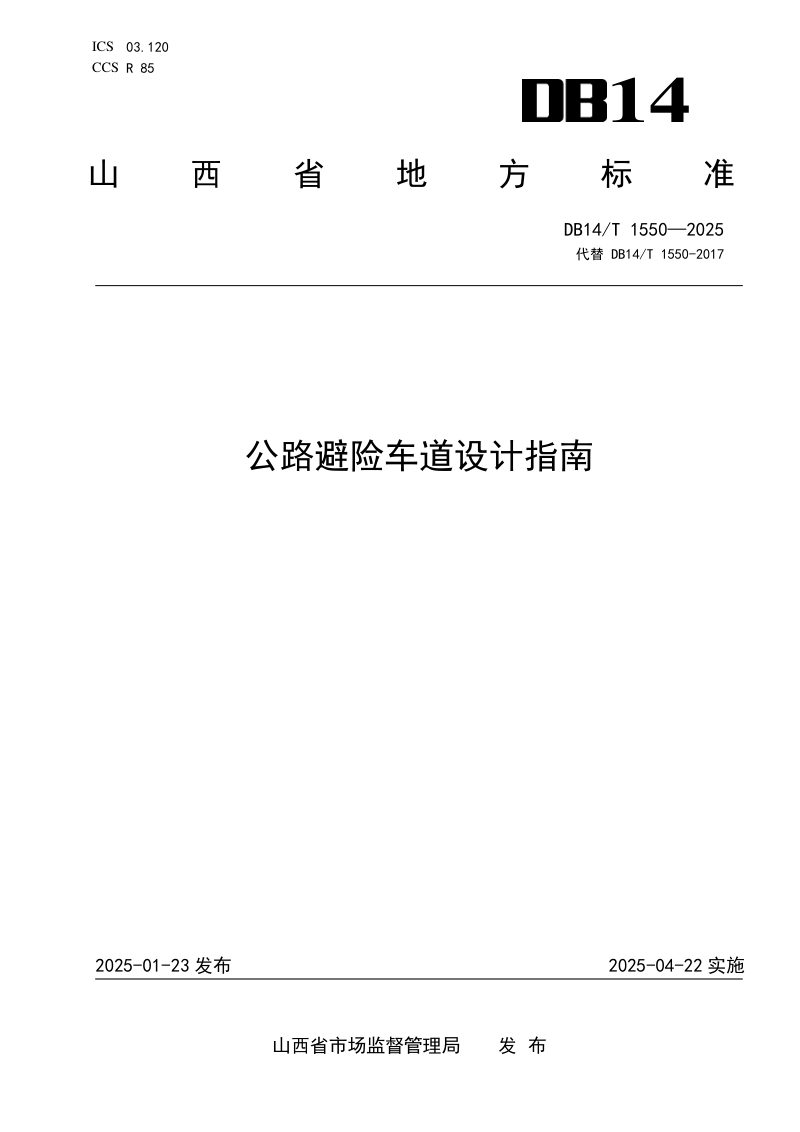

山西省《公路避险车道设计指南》DB14/T 1550-2025

本指南立足山西省公路建设与运营实际，系统规定了避险车道的设计原则、几何线形、结构构造、排水系统、交通安全设施以及监控照明与救援设施等核心内容。本指南适用于省内高速公路和一级公路的新建与改扩建项目，强调避险车道应结合连续下坡路段的车辆组成、线形指标及事故特征进行科学布设，重点从平面、纵断面和横断面控制流出角度、识别视距及制动坡床坡度与长度等关键参数。在结构设计上，本指南对制动坡床集料的粒径、强度及铺设厚度提出了明确技术指标，并统一了护栏防护等级、轮廓标设置及缓冲消能设施的选型要求。本指南还完善了监控摄像机、车辆检测器与可变信息标志的联动控制逻辑，强化了对失控车辆的全过程预警、引导与救援保障。

几何设计核心指标

本指南明确了避险车道应设置为直线，与主线切线方向的夹角宜小于5度，条件受限时不超过10度。入口前须满足不小于规定值的识别视距，条件受限时应大于1.25倍主线停车视距。制动坡床推荐采用单坡上坡，纵坡一般控制在8%至15%之间，其最小长度依据失控车辆驶入速度、坡床材料滚动阻力系数和纵坡综合计算确定，确保车辆能平稳减速停车。

结构与排水要点

本指南规定制动坡床材料应采用粒径2至4厘米、压碎值不大于12%的砾石集料，面层铺设厚度须满足1米以上的最小要求，并设置30米过渡段。排水系统强调横向与纵向协同，制动坡床底部须设置不小于5%横坡的横向排水管，集料与基层间须设置防水层，防止积水软化路基，确保制动床性能长期稳定。

安全与监控设施配置

本指南要求在避险车道前2公里、1公里及500米处分级设置预告标志，引道路面须施划专用文字标记。制动坡床末端需设置集料堆或消能桶等缓冲设施，两侧按12米间距安装红色轮廓标。监控系统方面强制规定设置车辆检测器，并与可变信息标志和机动车信号灯实现联动，失控车辆触发后可即时向主线后方发出警示，同时为救援车道预留紧急电话和锚块等配套条件。
