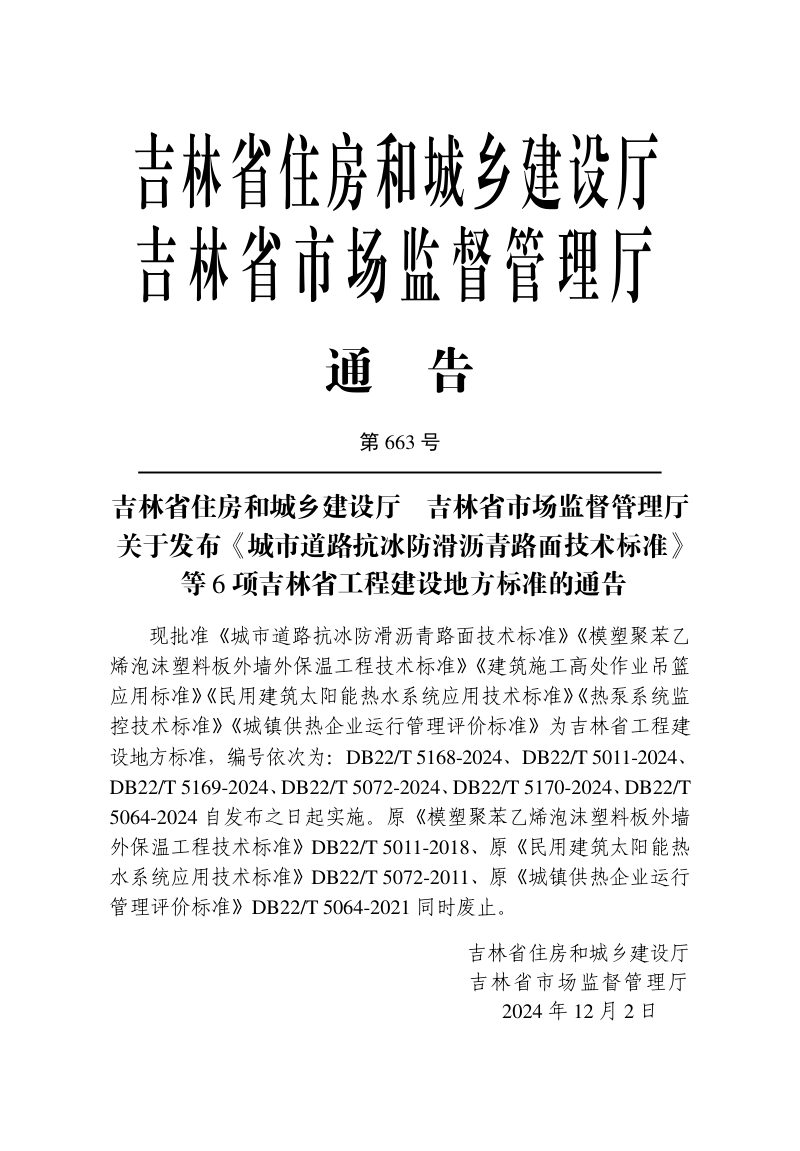

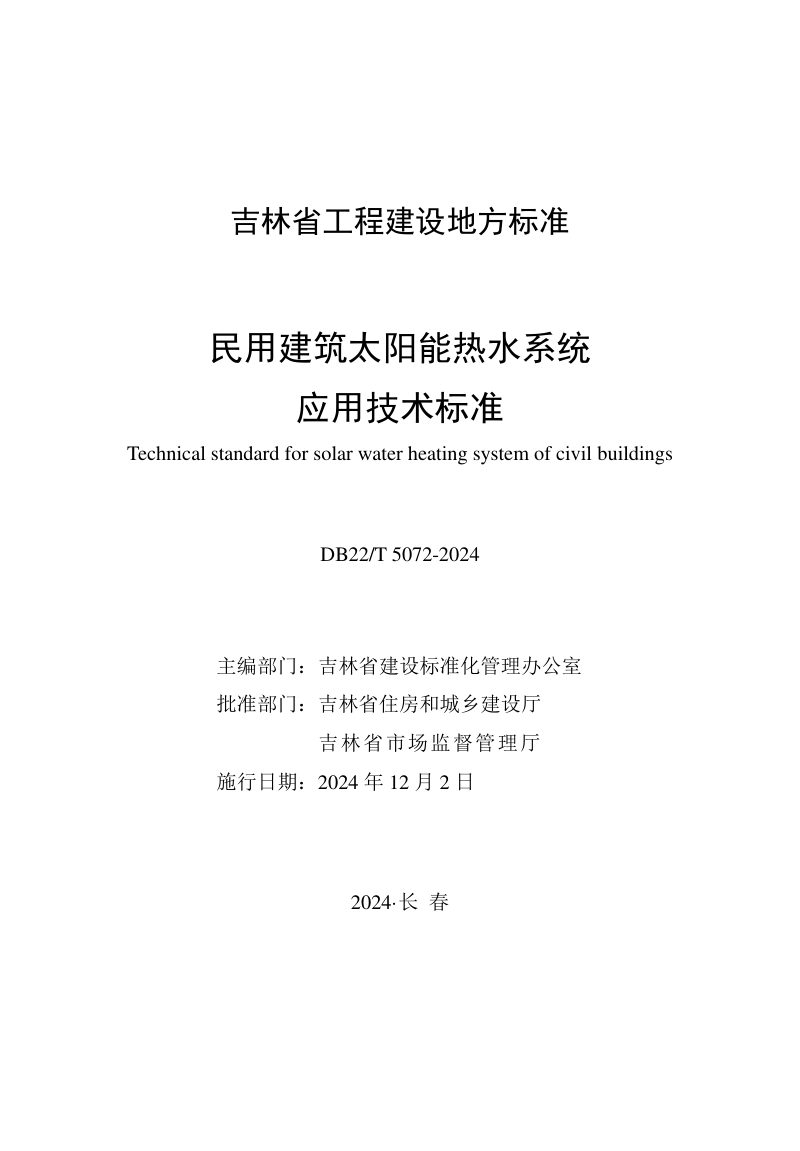

吉林省《民用建筑太阳能热水系统应用技术标准》DB22/T 5072-2024

本技术标准作为吉林省工程建设地方标准，适用于新建、扩建、改建及既有民用建筑中太阳能热水系统的设计、安装、验收与运行维护。本标准在2011年版基础上修订，旨在推动太阳能与建筑一体化，确保系统安全可靠、节能高效，并与建筑和周围环境相协调。本规范涵盖了从系统选型、集热与供热设计、电气控制到施工安装、调试验收及后期运行维护的全过程技术管理要求，并增加了系统参数监测计量、电气控制、运行维护及节能环保效益评估等内容，以适应当前技术发展和工程实践需求，促进吉林省太阳能光热建筑应用的规范化与高质量发展。

系统设计与建筑一体化要求

本规范强调太阳能热水系统应纳入建筑工程统一规划，实现同步设计、施工与投入使用。系统选型需综合建筑功能、气候条件与安装条件，优先采用集中集热、分散供热或集中供热系统。建筑设计必须为集热器提供充足的日照条件，确保冬至日有效日照不少于4小时，并对集热器在平屋面、坡屋面、阳台及墙面等部位的安装结构、防水、排水及安全防护措施作出了详细规定，以实现与建筑外观和功能的协调统一。

技术参数与性能管控

本规范明确规定了集热器总面积的计算方法，要求系统集热效率不低于42%，太阳能保证率可根据吉林所属的III类资源较富地区合理选取。系统设计须考虑防冻、防过热、防雷、抗震等安全技术措施，并强制要求配置辅助能源加热设备以保障全天候热水供应。同时，对贮热水箱的有效容积、循环水泵的流量扬程配置，以及管路系统的材质选用、同程布置和保温设计，均提出了具体的量化标准和技术要求。

施工安装与验收调试

本规范对太阳能热水系统的安装施工作了严格规定，要求施工前必须进行结构复核，并由专业队伍完成。施工内容涵盖了基座、支架、集热器、贮热水箱及电气控制系统等各环节，强调预埋件连接可靠，并严格执行水压试验与冲洗程序。系统调试与验收分为分项工程验收和竣工验收，明确要求在联动调试后进行三天试运行，竣工验收时需对集热效率和太阳能保证率进行检测，确保满足设计及本标准规定的性能指标。
