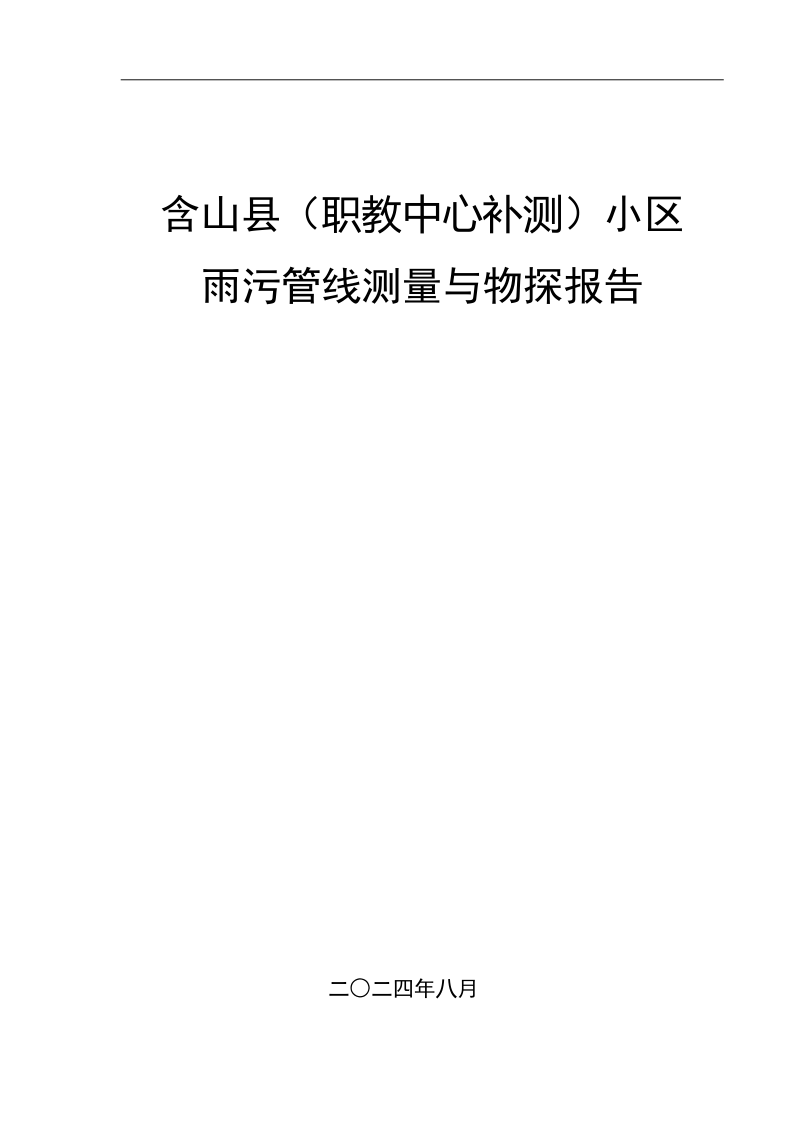

含山县（职教中心补测）小区雨污管线测量与物探报告

本报告系统记录了含山县职教中心补测小区雨污管线测量与物探项目的完整实施过程与成果。项目响应国家和地方水污染防治攻坚部署，以得胜河流域水质达标为导向，对该小区约15137.5平方米范围内的排水管网进行了全面探查与测量。工作综合运用了管道潜望镜、管线探测仪及GPS接收机等多种设备，查明了管线的平面位置、埋深、材质、走向及连接关系，并重点对雨污混接、错接等问题进行了标注。外业数据采集严格执行技术规程，经内业处理与编绘，最终建立了该区域的排水管网数据库，生成了综合管线图和专业管线图，为后续的雨污分流改造和排水系统提质增效提供了精确的基础数据支撑。

探查与测量技术方法

本项工作遵循从已知到未知的原则，采用施罗德E20C工业潜望镜进行管道内窥检测，利用RD8000管线探测仪结合直接法、感应法探测隐蔽金属管线，并使用华测X12 GPS接收机采集管线点三维坐标。针对测区内普遍的砼管和PVC等非金属管线，运用探地雷达进行探测，并以70%法测定埋深。明显管线点则通过实地开井量测，取多次测量平均值以确保精度，外业记录清晰准确，严禁涂改。

质量控制与精度保障

项目建立并严格执行了三级检查制度，涵盖作业组自检、互检及院级专检。外业工作开始前对仪器进行了一致性校验和方法试验，确保设备性能稳定有效。探查和测量的精度指标均执行行业高标准：明显管线点埋深量测限差为±5.0厘米，地下管线点平面测量中误差不得大于±5厘米，高程中误差不得大于±3厘米。最终质量评定的各项误差均小于规程限差，成果质量可靠。

数据整理与成果输出

内业将外业采集的属性与坐标数据录入专用软件，建立管线数据库，并在AutoCAD平台上编绘1:500比例尺的综合管线图与专业管线图。图上除标注管径、材质、埋深等基本属性外，还对雨污混流井、污水偷排可疑点进行了专项文字标注。最终提交的成果包括项目报告、*.MDB格式的管线数据库及DWG格式的管线图文件，实现了排水管网信息的数字化与可视化。
